五缸星形排布旋转活塞动力结构

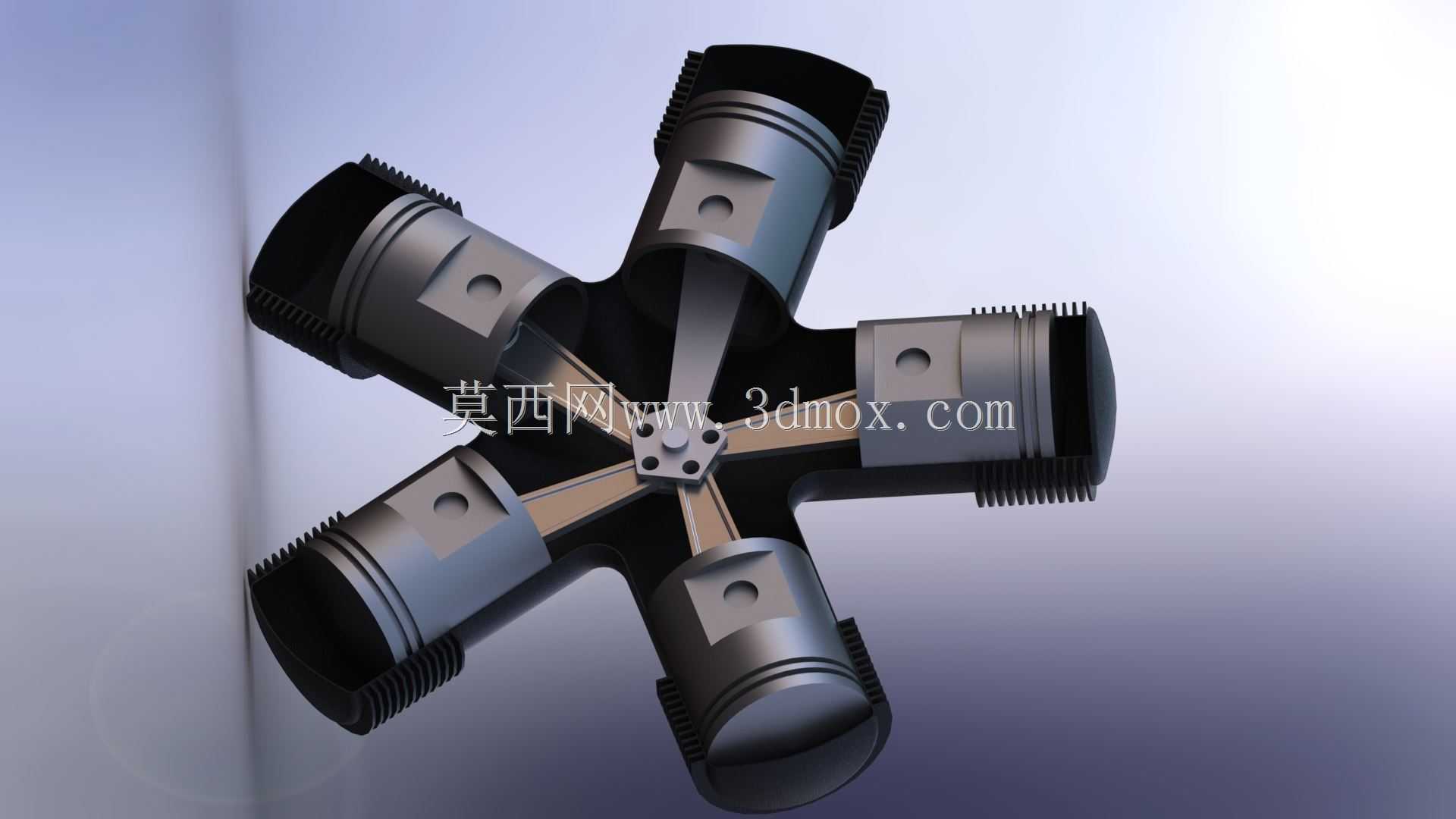

这类五缸星形排布的旋转活塞动力结构，最初的应用场景集中在轻型通航飞行器的动力单元，后续也被小型特种作业设备、轻量化竞速载具改装领域借鉴采用，核心用途是在有限的径向安装空间内，实现多缸交替做功输出稳定扭矩，相比同排量直列排布的动力结构，轴向尺寸压缩幅度可达40%以上，非常适合对安装长度有严格限制的紧凑动力舱布局。从功能特性来看，五个活塞沿中心曲柄轴呈72度等角径向分布，每一个活塞的往复行程都通过独立的连杆与中心曲柄销铰接，做功顺序沿圆周依次错开，曲轴每旋转72度就有一个缸体进入做功行程，动力输出的平顺性远优于三缸、四缸直列结构，不需要额外加装大质量平衡轴就能抵消一阶、二阶往复惯性力，整机运转的振动幅度控制在极低水平。设计思路上优先考虑了径向空间的利用率，活塞裙部采用了短行程设计，配合薄壁活塞环降低往复运动的惯量，连杆采用工字形截面的锻造结构，在保证抗拉强度的前提下尽可能降低运动件质量，中心曲柄的配重块与五个连杆的运动轨迹做了全行程干涉校验，所有运动部件的安全间隙都预留了热膨胀余量，避免高转速工况下因为部件热胀出现卡滞。安装边界方面，整机的最大径向轮廓由五个活塞的上止点外圆决定，输出端的法兰盘定位止口采用标准的同轴度公差设计，可以直接匹配通用的离合器、减速器输入接口，缸体的散热鳍片沿径向均匀排布，不需要额外加装复杂的水冷管路，依靠迎面气流就能满足持续运转的散热需求，日常维护时可以直接从外侧拆装单个活塞组件，不需要完全拆解整机，大幅降低了现场运维的操作难度。在实际工况适配中，这类结构可以通过调整缸径与行程的参数，适配不同的燃油类型与功率输出需求，五个缸体的进气道沿中心集气腔环形分布，进气歧管的长度完全一致，能保证各个缸体的进气均匀性，避免出现单缸空燃比偏差导致的动力输出波动，排气歧管采用侧置汇总结构，排气脉冲不会互相干扰，进一步提升了充气效率。
