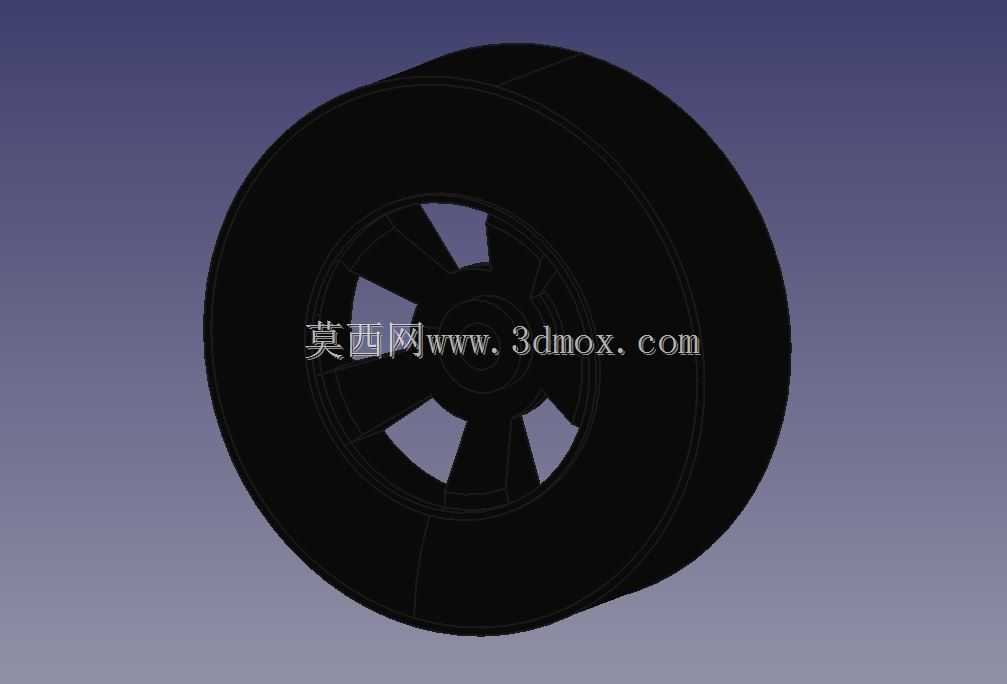

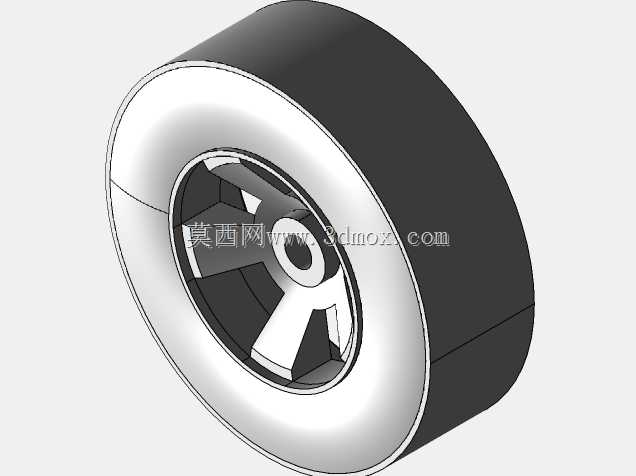

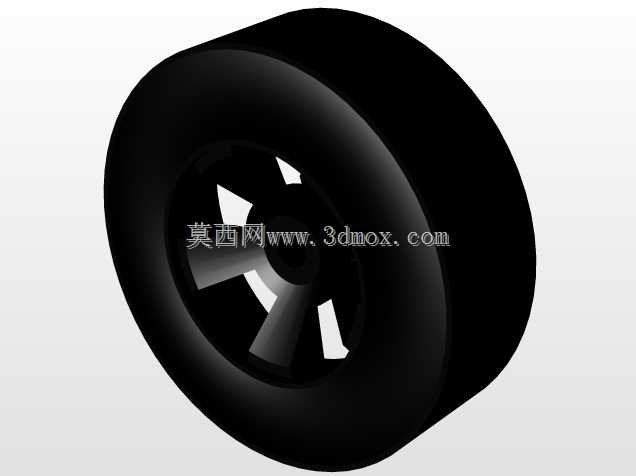

五辐结构松木德比小车轮结构设计

　　这款轮组主要面向小型重力滑行竞赛类松木德比小车使用，这类小车无额外动力源，完全依靠斜坡重力势能完成滑行竞速，轮组的转动顺畅度、外形规整度、重量分布会直接影响整车的滑行表现，是这类竞赛小车的核心功能部件之一。日常这类轮组除了用于青少年科技竞赛的自制小车装配，也可适配同尺寸的静态比例车模、小型桌面滑行玩具的行走机构，部分轻量化桌面输送载具的从动轮也可参考该结构做适配调整。

　　从功能特性来看，该轮组采用轮辐与轮辋一体化的结构设计，五根辐条沿轮毂中心呈等角度放射状分布，每根辐条的截面做了等厚过渡处理，既保证了轮体转动时的动平衡一致性，也避免了多余材料堆积带来的不必要重量增加。轮辋外沿预留了标准的轮胎嵌装槽位，可适配对应截面尺寸的橡胶或软质塑料胎面，胎面安装后不会出现径向窜动，保证轮组滚动时的接触面积稳定，减少滑行过程中的跳动量。轮毂中心设计有贯通的轴孔，轴孔的内径公差按照小间隙配合的要求设定，可适配常规直径的金属车轴，装配后轮体可绕轴自由转动，无卡滞或旷量过大的问题。

　　设计过程中，首先参考了成熟市售松木德比车轮组的安装边界尺寸，轮体的整体外径控制在适配常规松木车底盘的安装范围内，轮体的轴向宽度不会超出底盘侧方的安装空间，装配后轮体内侧与底盘侧壁预留有足够的间隙，不会在转动过程中摩擦底盘造成额外阻力。逆向参考实物套件的轮缘直径、轴孔中心高度参数时，严格保证核心安装尺寸与通用套件的互换性，用户无需额外修改底盘的轴孔位置即可直接替换使用；其余非安装尺寸在不影响结构强度的前提下做了近似化处理，辐条的厚度、轮辋的壁厚都按照轻量化的要求做了优化，在保证轮体承受小车整体重量不发生形变的前提下，尽可能减少轮体自身的转动惯量，提升滑行时的加速度表现。建模过程中优先保证轮体的圆周方向对称性，每根辐条的角度、截面尺寸完全一致，轮辋的径向圆跳动控制在极小范围内，避免轮组转动时出现偏心晃动的问题，减少滚动过程中的能量损耗。

　　从安装边界来看，轮组的轴孔中心到轮辋外沿的距离严格匹配通用松木德比车的底盘离地高度要求，装配后整车的底盘高度符合竞赛规则的限制要求，不会出现底盘过低摩擦赛道或者过高导致重心不稳的问题。轮体两侧的端面做了平面度处理，与轴套或者车身垫片接触时为面接触，不会出现局部点接触造成的转动阻力增大问题。轮辋的外圆表面做了光滑处理，若不额外加装胎面，直接在木质赛道上滑行时也不会出现卡顿，加装软质胎面后则可适配光滑的塑料或金属赛道，提升抓地力避免侧滑。需要注意的是，该轮组为无动力从动轮结构，仅适用于低速滑行的使用场景，不可用于高速转动或者承受大载荷的设备上，避免辐条受力过大发生断裂。
