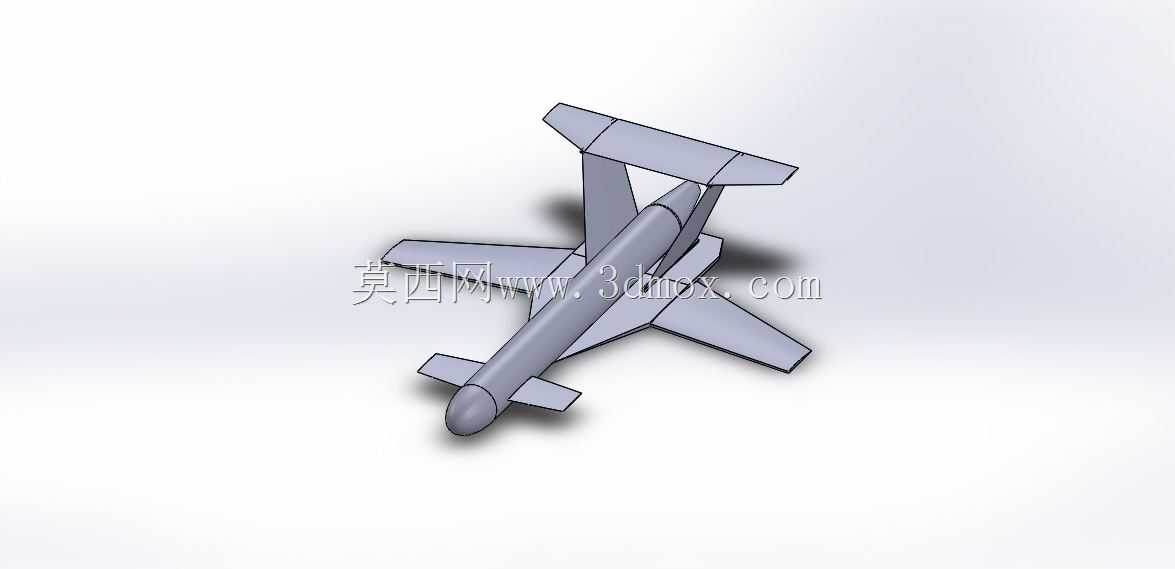

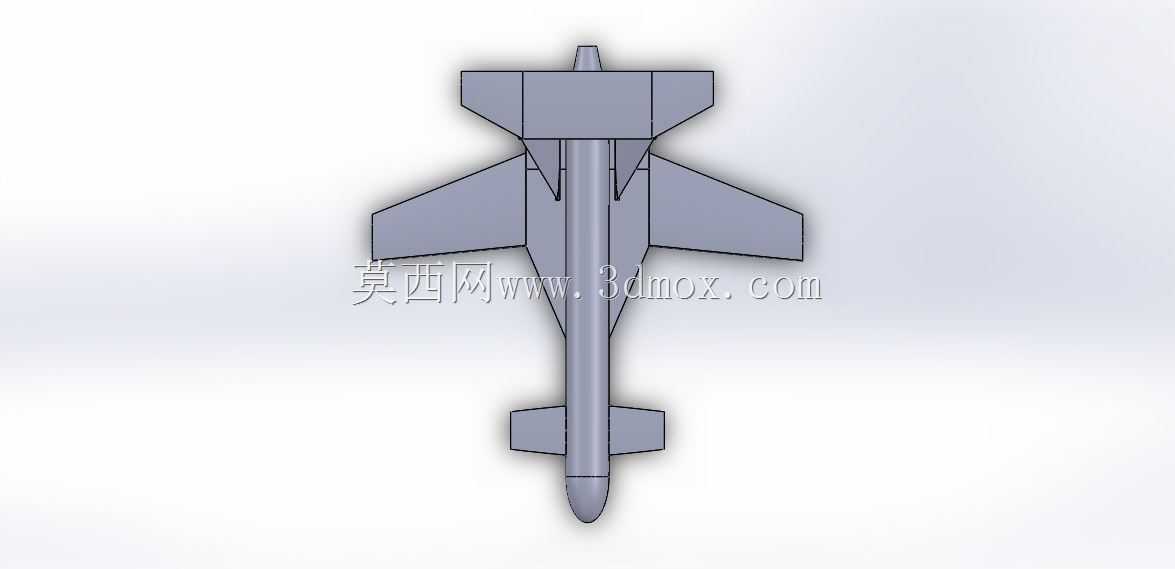

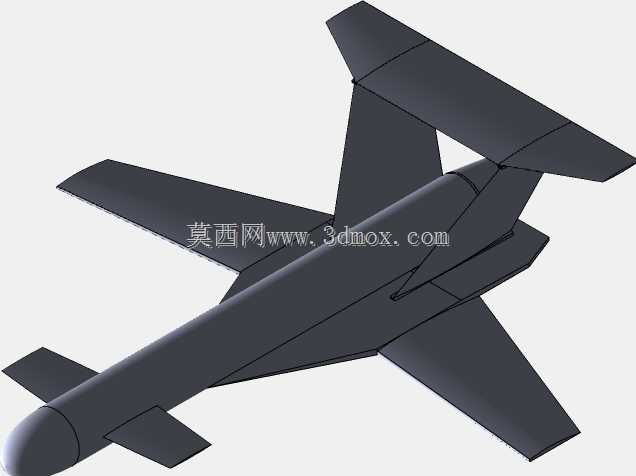

小型固定翼猫头鹰布局无人飞行器结构设计

这款小型固定翼无人飞行器采用类猫头鹰的仿生尾撑布局设计，整体构型围绕低空低速飞行场景的稳定性需求搭建，可适配短距起降的户外作业场景，在小范围航测、教学演示、简易环境巡查等场景下具备适配性。从结构设计逻辑来看，整机采用圆柱段机身作为核心承力主体，机身头部做圆弧钝头处理，既可以降低低速飞行时的头部压差阻力，也能为前端搭载的轻量化传感模块预留安装空间，机身中段为设备舱预留了规整的圆柱空腔，可容纳飞控板、动力电池、信号接收模块等核心元器件，舱段的安装边界做了等直径设计，方便不同规格的标准模块化设备快速换装，不需要额外修改机身承力结构。机翼采用上单翼布局搭配小尺寸前置鸭翼与后置双垂尾、平尾的组合，主翼为平直翼型，展弦比控制在适合低速飞行的区间，能够在较低的起飞速度下提供足够升力，降低对起降场地的平整度要求；前置小翼与主翼的安装位置经过气动配平调整，能够在低速大迎角飞行时延缓失速边界，提升飞行器低空作业时的操控冗余度；后置尾翼采用双垂尾搭配水平安定面的结构，垂尾安装在尾撑杆末端，避开了主翼下洗气流的直接干扰区域，能够在侧风飞行时提供足够的航向稳定性，平尾则负责纵向姿态配平，舵面的偏转行程预留了足够余量，可适配手动操控与自驾模式下的姿态调整需求。整机的结构连接采用模块化快拆设计，机翼与机身、尾翼与尾撑杆之间均采用定位销加卡扣的连接方式，不需要额外工具即可完成快速拆装，方便户外作业时的收纳与转运，各部件的安装定位面做了公差匹配设计，重复拆装后的定位精度能够满足气动外形的一致性要求，不会因为拆装产生的外形偏差影响飞行稳定性。起落架部分采用轻量化滑橇式结构，适配草地、硬土路面等非铺装场地的起降需求，滑橇的弧度与离地高度经过调整，既可以在降落时吸收一定的冲击载荷，也能避免起降过程中机身腹部与地面凸起物发生剐蹭，保护机身内部的设备舱结构。从结构强度设计来看，整机的受力路径清晰，机身纵向的弯矩主要由机身内部的承力纵梁承担，机翼的升力通过翼根处的连接接头传递到机身承力框，尾翼的气动载荷通过尾撑杆传递到机身后段的承力结构，各受力部位的壁厚根据载荷大小做了差异化设计，在保证结构强度满足飞行过载要求的前提下尽可能降低整机自重，提升有效载荷占比。
