单旋翼无人机横向移动襟翼结构设计

这套襟翼结构主要适配单旋翼布局的无人飞行器，解决常规单旋翼无人机仅能完成垂直升降、前后俯仰飞行动作，无法实现稳定横向平移的痛点，在城市楼宇间巡检、狭小空间内的近距离航拍作业、室内仓储环境的物资盘点飞行场景中，横向移动能力可以大幅降低飞行器的转向调整频次，减少飞行过程中的姿态调整幅度，避免在狭窄空间内因为反复转向剐蹭周边障碍物。

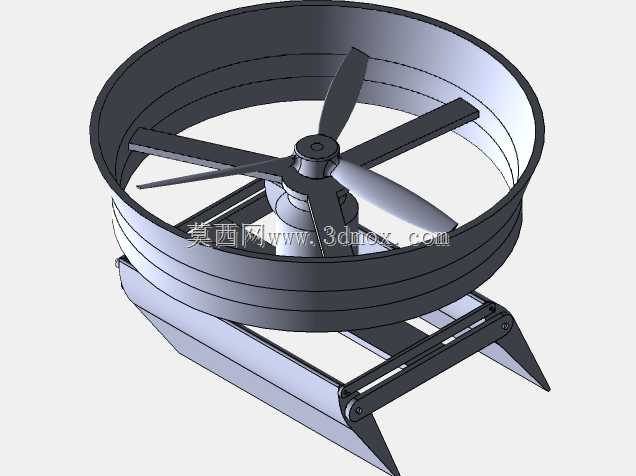

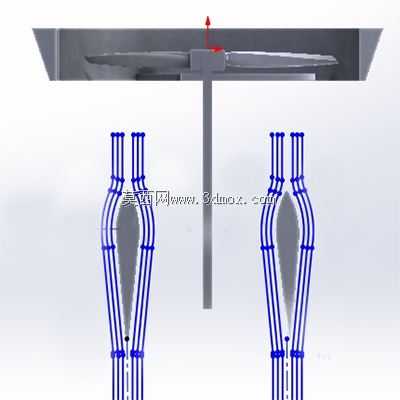

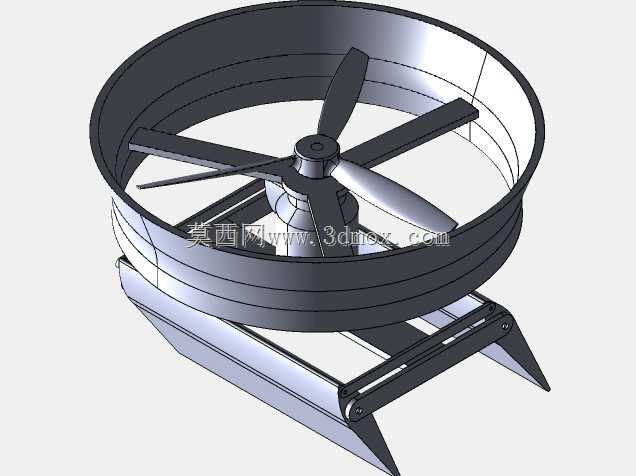

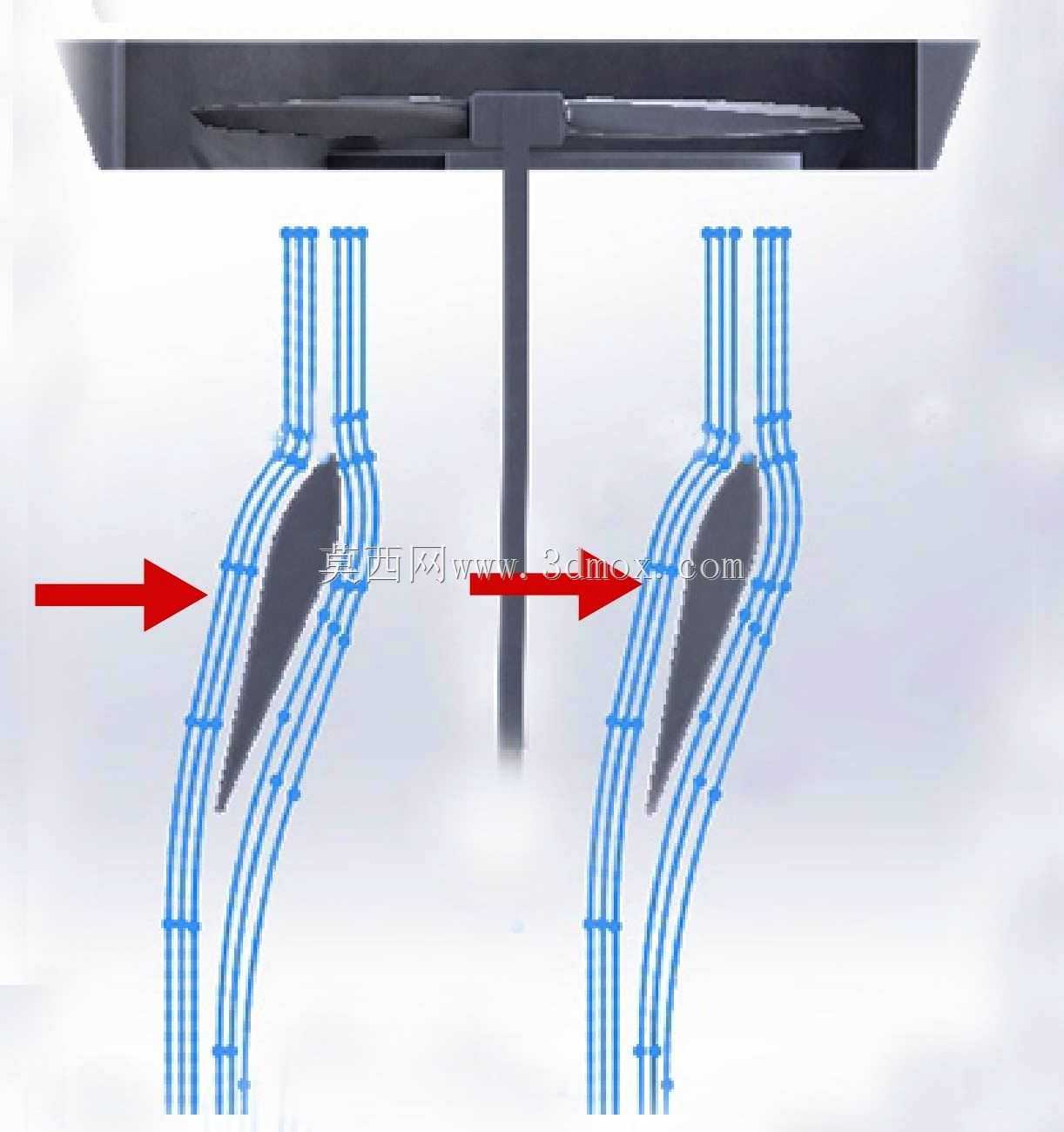

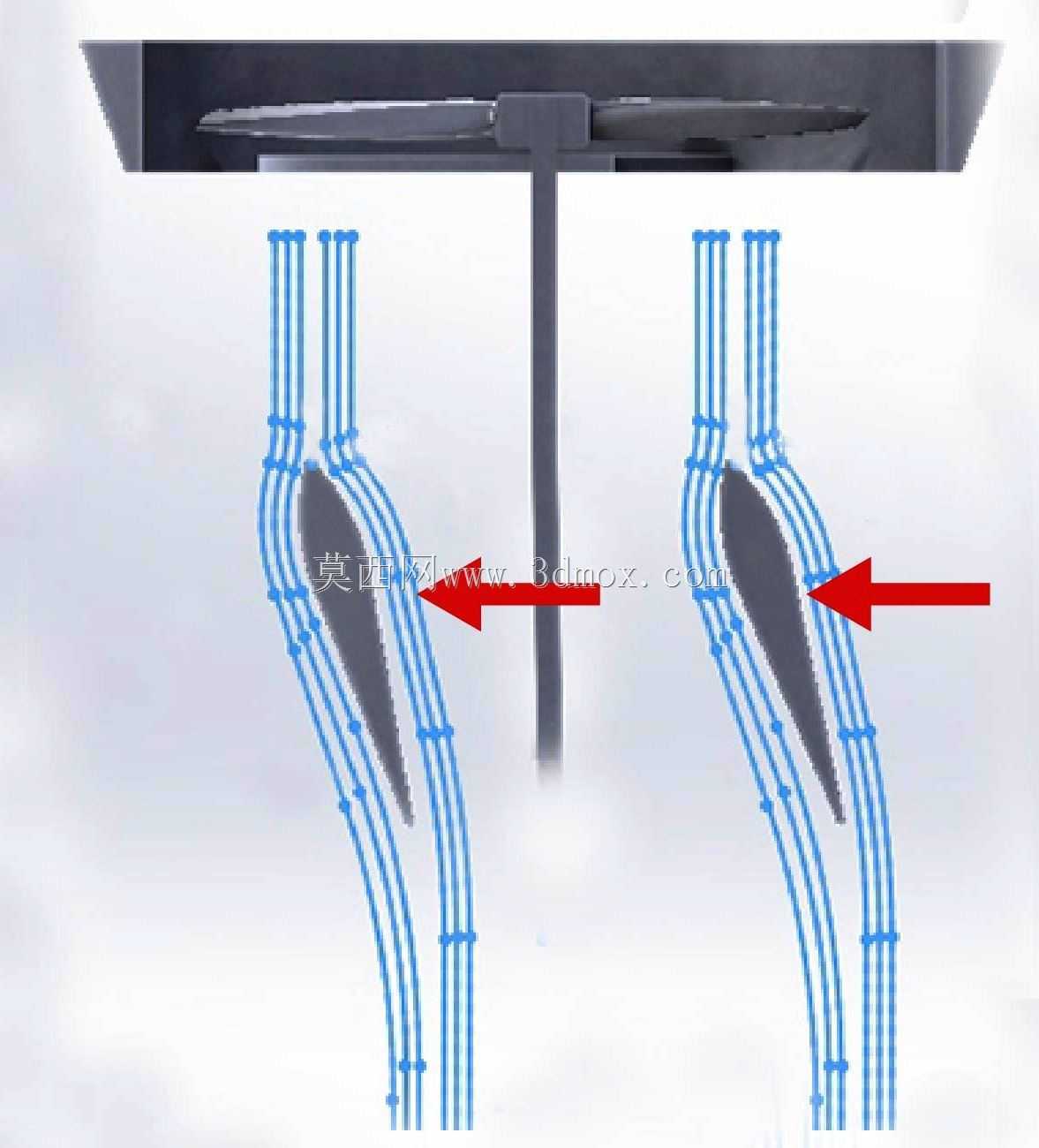

从功能实现逻辑来看，整套结构依托涵道式单旋翼的下洗气流作为动力来源，不需要额外增设独立的横向动力电机，仅通过下方对称布置的两块可偏转襟翼挡板，改变旋翼下洗气流的喷射方向，利用气流反作用力实现机身的横向侧移。结构上部的环形涵道圈与旋翼安装座直接固定，涵道内壁与旋翼桨尖的间隙控制在合理范围，既可以约束旋翼桨尖的涡流损耗提升动力效率，也能为下方的襟翼安装结构提供稳定的支撑基准，避免飞行过程中结构共振影响姿态控制精度。

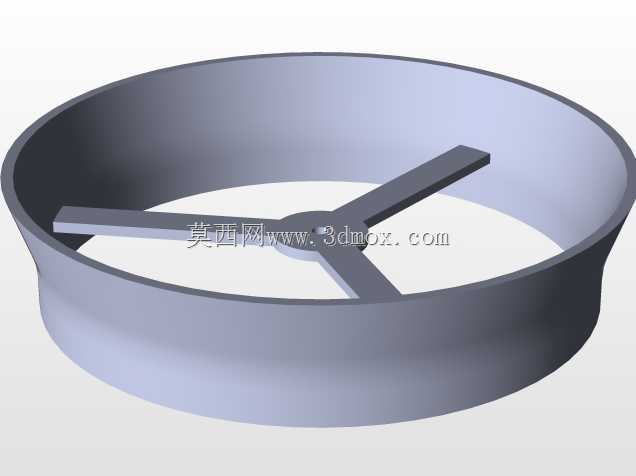

设计过程中优先考虑了结构的轻量化与安装兼容性，上部涵道采用薄壁环形结构，内部设置辐射状的支撑筋条连接中心的旋翼电机安装座，筋条的截面做了流线型修型，减少气流穿过支撑结构时产生的紊流。下方的襟翼铰接支座直接集成在涵道下部的支撑框架上，不需要额外增加连接转接件，两块襟翼的偏转角度范围经过气流仿真验证，在0到35度的偏转区间内即可满足常规飞行速度下的横向移动推力需求，偏转角度过大反而会造成下洗气流紊乱，降低整体升力效率。

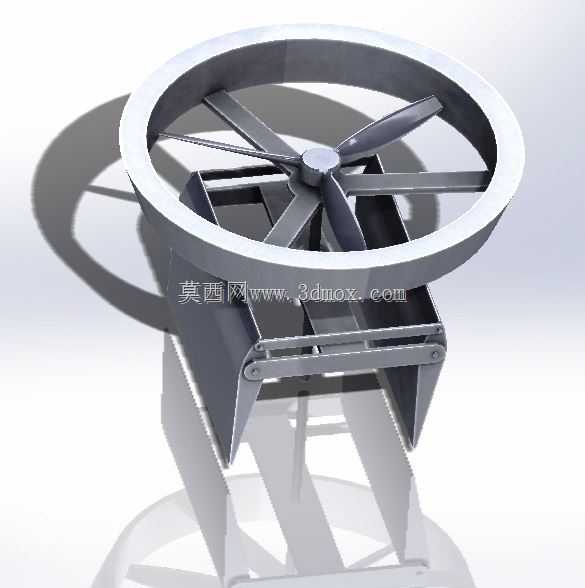

安装边界方面，整套结构的上部环形涵道外径与旋翼直径匹配，安装时需要保证旋翼旋转平面与涵道上端面保持平行，下方襟翼的铰接轴线与机身纵轴保持垂直，确保两侧襟翼对称偏转时，横向推力的作用线穿过机身重心，避免横向移动时出现附带的机身滚转。襟翼的驱动舵机安装在支撑框架的预留安装位上，舵机摇臂与襟翼转轴的连接位置做了间隙补偿设计，抵消飞行过程中的结构形变带来的传动卡滞风险。结构下部的两个支撑脚长度经过匹配设计，在飞行器降落时可以为襟翼结构提供足够的离地间隙，避免降落过程中襟翼直接触碰地面造成结构损坏，同时支撑脚的位置避开了下洗气流的主要流通路径，不会额外增加气流阻力。
