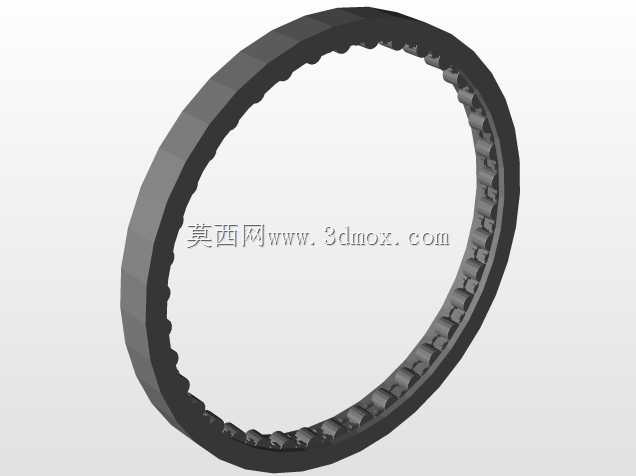

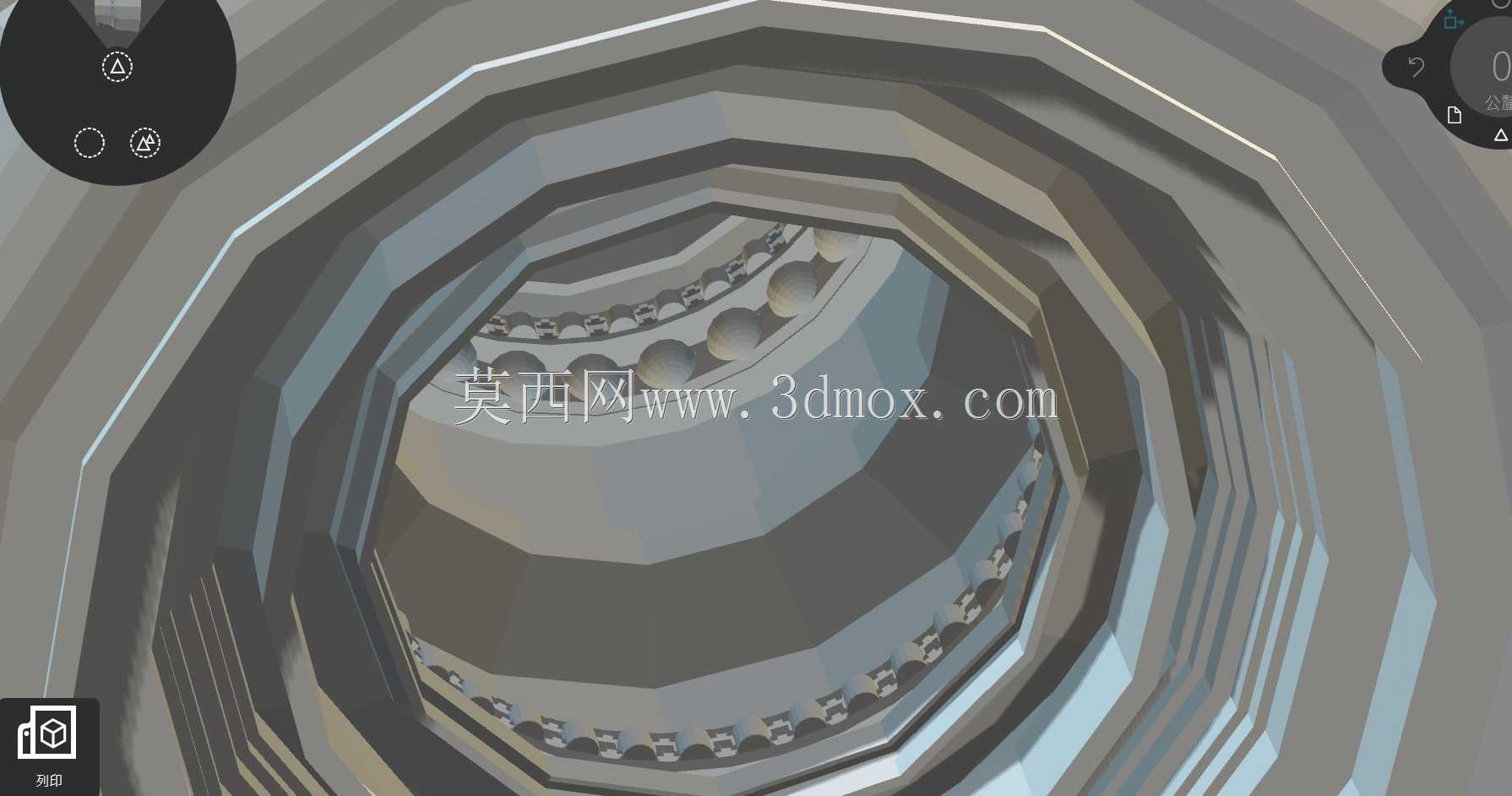

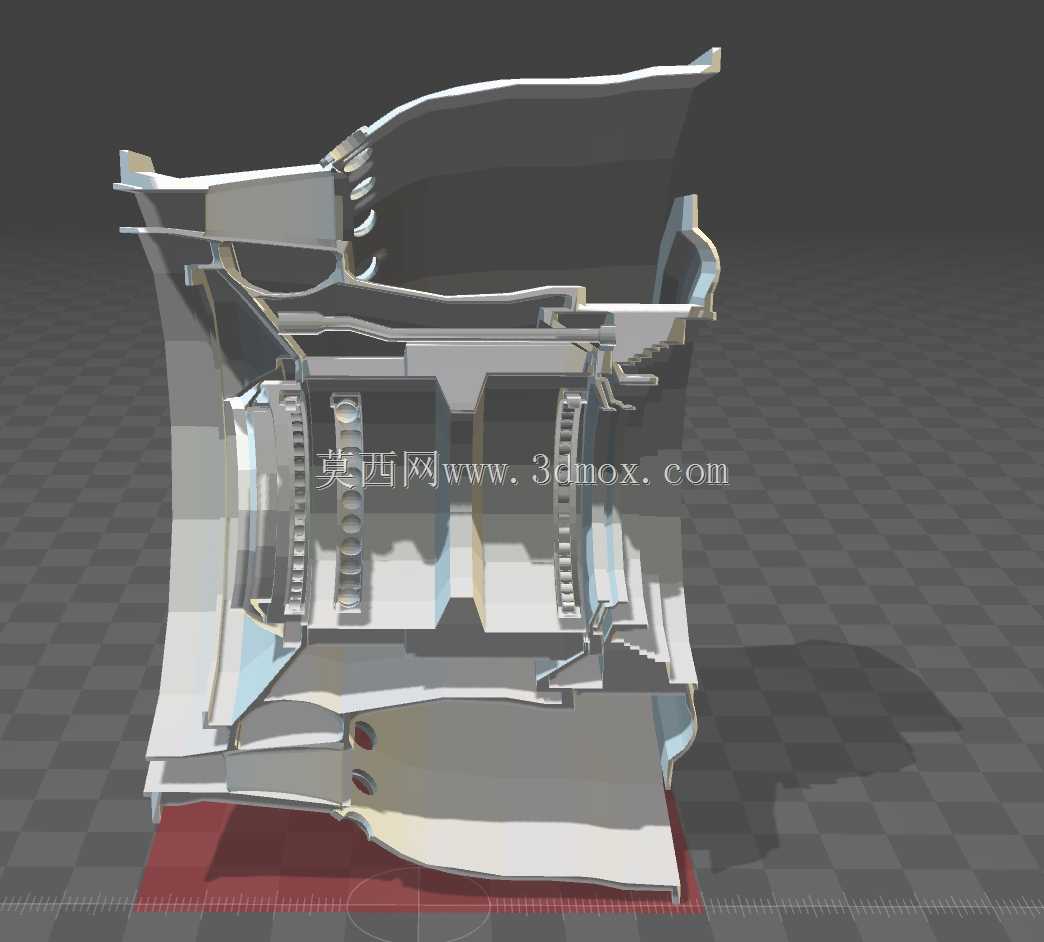

压缩机机架用无内圈滚柱轴承结构

在压缩机机架的传动支撑场景中，这类无内圈滚柱轴承的应用逻辑和常规带内圈轴承有明显区别，设计之初就是为了适配压缩机主轴轴颈直接作为滚道的装配方案，省去额外内圈的结构占用，能在有限的径向安装空间内最大化滚动体的排布数量，提升整体径向承载能力。从实际工况适配来看，压缩机运行过程中主轴会承受持续的径向冲击载荷，同时伴随一定的轴系热伸长量，无内圈的结构设计让滚柱可以直接在精加工的轴颈表面滚动，既减少了一层配合面的装配误差累积，也能允许轴系在温度变化时产生微量轴向位移，避免轴承内部出现附加的轴向卡滞应力。做结构设计时，首先要明确安装边界的尺寸约束：轴承外圈的外径需要和压缩机机架的轴承座孔采用过盈配合，配合公差通常选P6级，保证外圈在机座孔内不会出现周向转动；而对应的轴颈滚道表面粗糙度需要控制在Ra0.8以下，表面淬火硬度达到HRC60-64，才能满足滚柱长期滚动的耐磨要求。从功能特性上看，这类轴承去掉内圈后，径向截面尺寸比同规格带内圈滚柱轴承小15%-20%，非常适合压缩机这类内部空间紧凑、径向安装尺寸受限的传动部位，同时滚柱采用线接触的承载形式，相比同尺寸的滚珠轴承，径向额定动载荷能提升40%以上，能适配压缩机长期连续运行的重载工况。实际选型建模时，要注意滚柱的排布间隙，相邻滚柱之间的保持架兜孔间隙需要控制在0.2-0.3mm，既保证滚柱滚动时不会出现相互摩擦卡滞，也不会因为间隙过大导致滚柱在运转中产生歪斜，影响轴承的运转精度。另外外圈的挡边结构设计也有讲究，两侧的挡边高度需要略高于滚柱直径的1/3，既能对滚柱起到轴向限位作用，避免轴系窜动时滚柱从滚道脱出，也不会因为挡边过高增加不必要的摩擦接触面积，降低轴承运转的温升。在安装边界的校核上，要注意轴承座孔的倒角尺寸需要和外圈的安装倒角匹配，通常座孔入口倒角取C2，避免装配时外圈棱边被刮伤，同时轴颈的导入倒角取C1.5，方便轴承顺利推装到指定的安装位置，不会磕伤滚柱和轴颈滚道表面。这类轴承在压缩机机架中主要承担曲轴部位的径向支撑，运转时滚柱沿着轴颈滚道做纯滚动，保持架带动滚柱均匀排布，保证每个滚柱都能均匀承受载荷，避免局部应力集中导致的早期点蚀失效。建模过程中需要重点还原滚柱的凸度修形，滚柱两端做微量的对数曲线修形，避免边缘应力集中，这也是实际产品设计中提升轴承寿命的关键细节，很多入门建模者容易忽略这个修形结构，导致模型和实际工业产品存在结构偏差。
