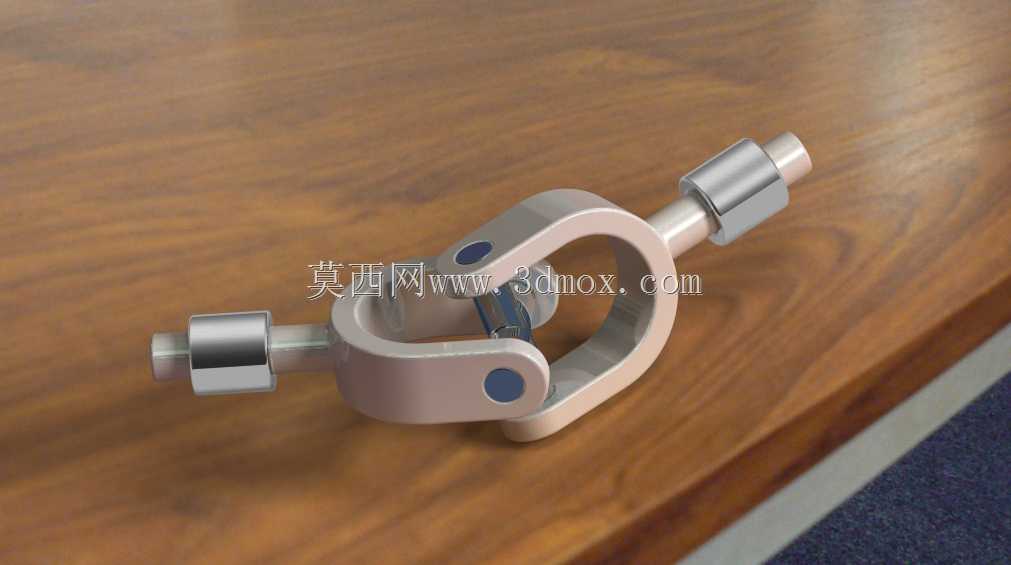

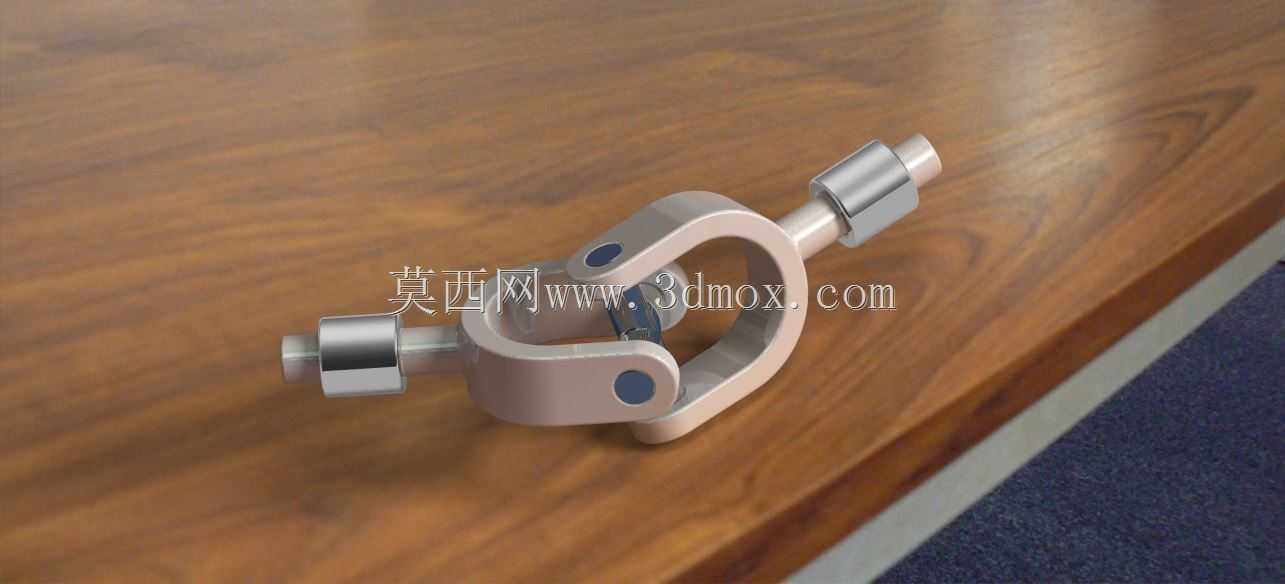

带仿真结构的通用万向传动关节

在各类需要变角度传递扭矩的机械结构场景中，这类万向传动关节是应用频次极高的核心连接件，从小型自动化设备的动力传递链路，到工装夹具的角度调节机构，再到部分专用设备的非同轴动力输出端，都能见到这类结构的身影。不同于仅做外观展示的概念模型，这个结构附带了完整的运动仿真约束关系，能直观复现关节在不同偏转角度下的运动状态，方便设计人员在选型阶段快速验证角度补偿范围是否匹配整机布局。

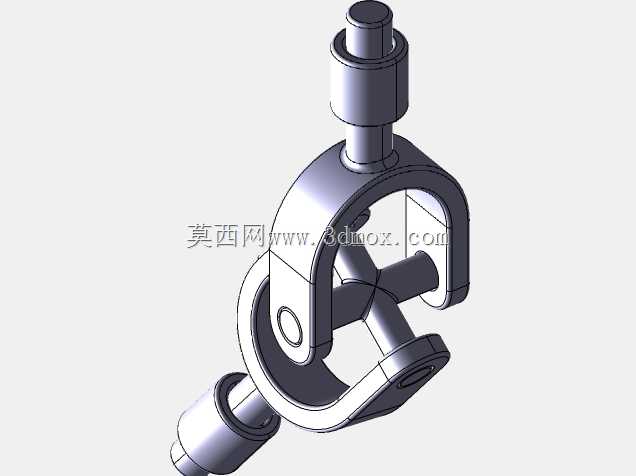

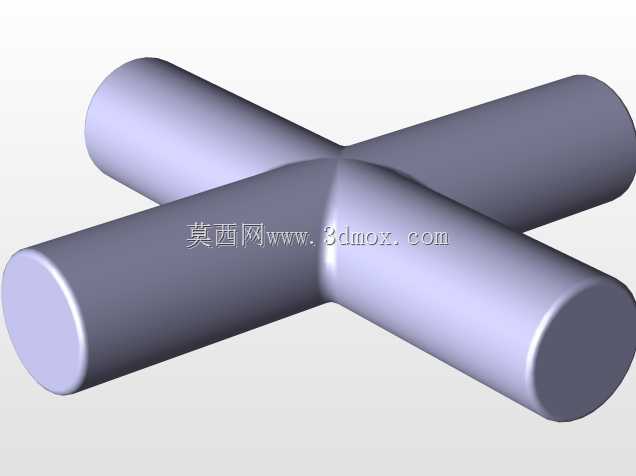

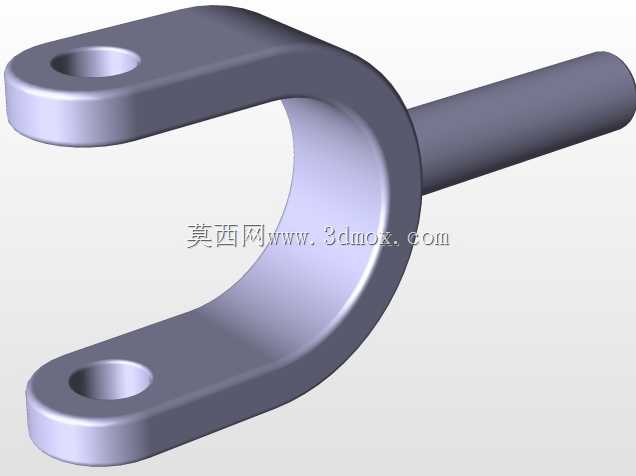

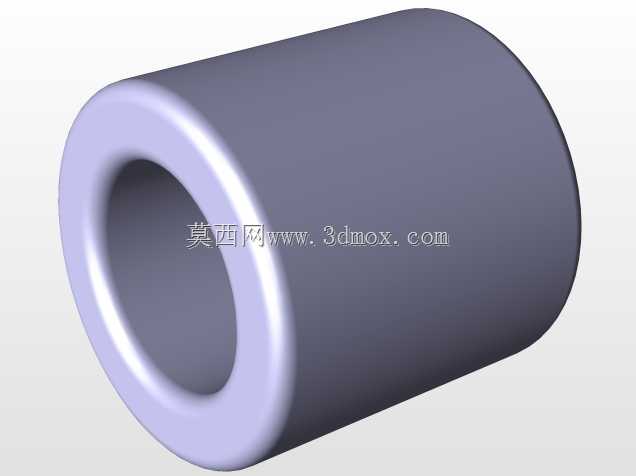

从结构设计逻辑来看，该关节采用了典型的十字销铰接式布局，两端的连接轴头可以根据安装需求适配不同的配合公差，中间的叉形架通过铰接点实现两个垂直方向的角度偏转，铰接位置的衬套结构预留了合理的配合间隙，既保证转动过程无卡滞，也能避免间隙过大带来的传动回程误差。在实际安装场景中，这类关节的安装边界需要重点关注两端轴头的同轴度偏差补偿范围，当主动轴与从动轴的轴线夹角处于设计允许区间内时，扭矩传递过程的转速波动会被控制在合理范围内，不会对后端负载造成额外的冲击载荷。

设计这类结构时，首先要明确实际工况下的最大偏转角度、额定传递扭矩以及工作转速区间，叉形架的壁厚需要根据扭矩载荷做对应的强度校核，铰接销的配合面要考虑长期转动的磨损余量，轴头的连接形式可以根据装配需求替换为键连接、螺纹连接或者法兰对接形式。在做整机布局校核时，要注意预留关节偏转时的外部活动空间，避免结构运动过程中与周边的机架、管线发生干涉，尤其是在多关节串联使用的场景下，还要核算每一段关节的角度分配，保证整体传动链路的运转平顺性。这类带仿真结构的模型，能帮助设计人员在方案阶段快速完成运动干涉检查，省去从零开始搭建运动约束的重复工作，也能作为同类型结构设计的参考基准，对比不同铰接结构的受力特性差异，优化自身设计的结构强度与传动效率。
