透明结构展示深沟球滚动轴承

这类滚动轴承是旋转传动系统里最基础也最核心的支撑部件，日常做设备结构设计时，但凡涉及轴类零件的回转支撑，几乎都会优先考量这类深沟球结构的适配性。从实际应用场景来看，小到家用电机、办公设备的传动辊，大到工业减速机、输送线辊筒、汽车传动箱的支撑位，都能见到这类轴承的身影，它的核心作用是承接轴系运转时的径向载荷，同时也能承受一定比例的双向轴向载荷，大幅降低轴件旋转过程中的摩擦阻力，减少运转过程中的能量损耗与零件磨损。

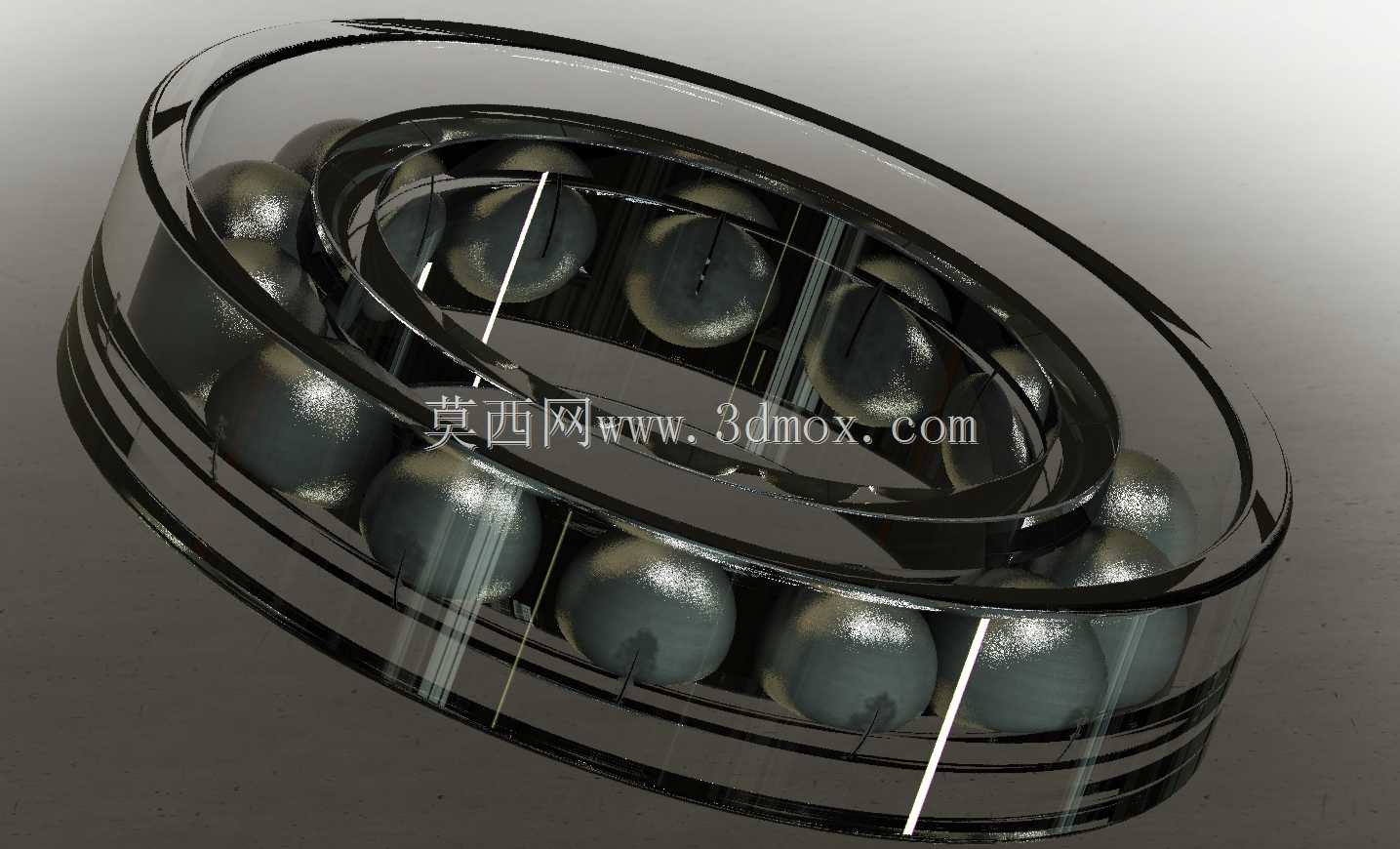

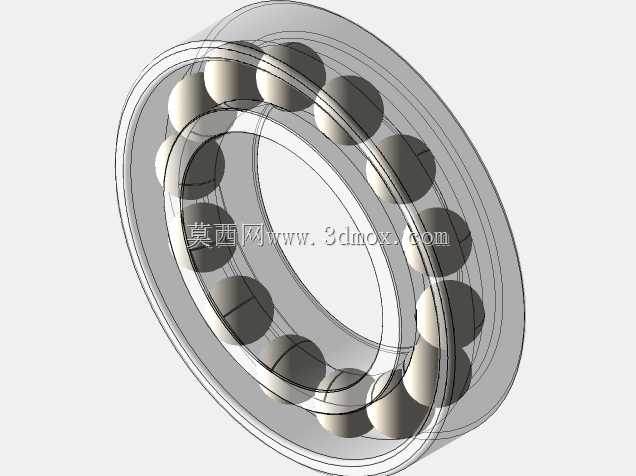

做这个三维结构的时候，特意采用了半透明的保持架与套圈展示形式，就是为了清晰呈现内部滚珠的排布逻辑——整圈滚珠等距分布在内外圈的滚道之间，保持架的作用是将每颗滚珠均匀分隔，避免运转过程中滚珠之间互相摩擦碰撞，同时引导滚珠在滚道内稳定循环滚动，保证运转过程的平顺性。设计时首先要明确安装边界的尺寸逻辑：内圈与轴采用过盈配合，装配时要根据载荷大小选择合适的配合公差，避免运转过程中内圈跟转打滑；外圈与轴承座孔多采用过渡配合，方便装配拆卸的同时，保证外圈定位稳定，不会出现轴向窜动。

实际选型建模时，滚道的曲率设计是核心要点，内外圈滚道的圆弧半径要略大于滚珠半径，保证滚珠与滚道之间是合适的点接触状态，既不能间隙过大导致运转晃动、承载能力下降，也不能配合过紧导致摩擦阻力骤升、运转温升过高。滚珠的数量与直径直接决定轴承的额定动载荷，在相同的外形尺寸下，适当增大滚珠直径、优化滚珠排布密度，可以提升轴承的重载能力，但也要兼顾保持架的结构强度，不能为了堆滚珠数量压缩保持架的壁厚，否则高速运转时保持架容易出现疲劳断裂。

另外在做装配结构设计时，还要考虑轴承的润滑与密封空间，这个模型预留的密封位可以适配接触式或非接触式密封圈，根据使用场景的防尘、防漏油需求选择对应的密封结构，比如粉尘较多的矿山、木工设备场景，要选带双唇接触式密封的结构，避免杂质进入滚道加剧磨损；而高速运转、温升要求严格的场景，可以选非接触式密封或者开式结构，配合定期油脂润滑来降低运转阻力。安装时还要注意轴向定位的设计，内圈通常靠轴肩或者锁紧螺母定位，外圈靠轴承座的台肩或者端盖压紧，定位台肩的高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位，也会给后续拆卸维护造成麻烦。
