船用三缸往复式蒸汽动力机组结构

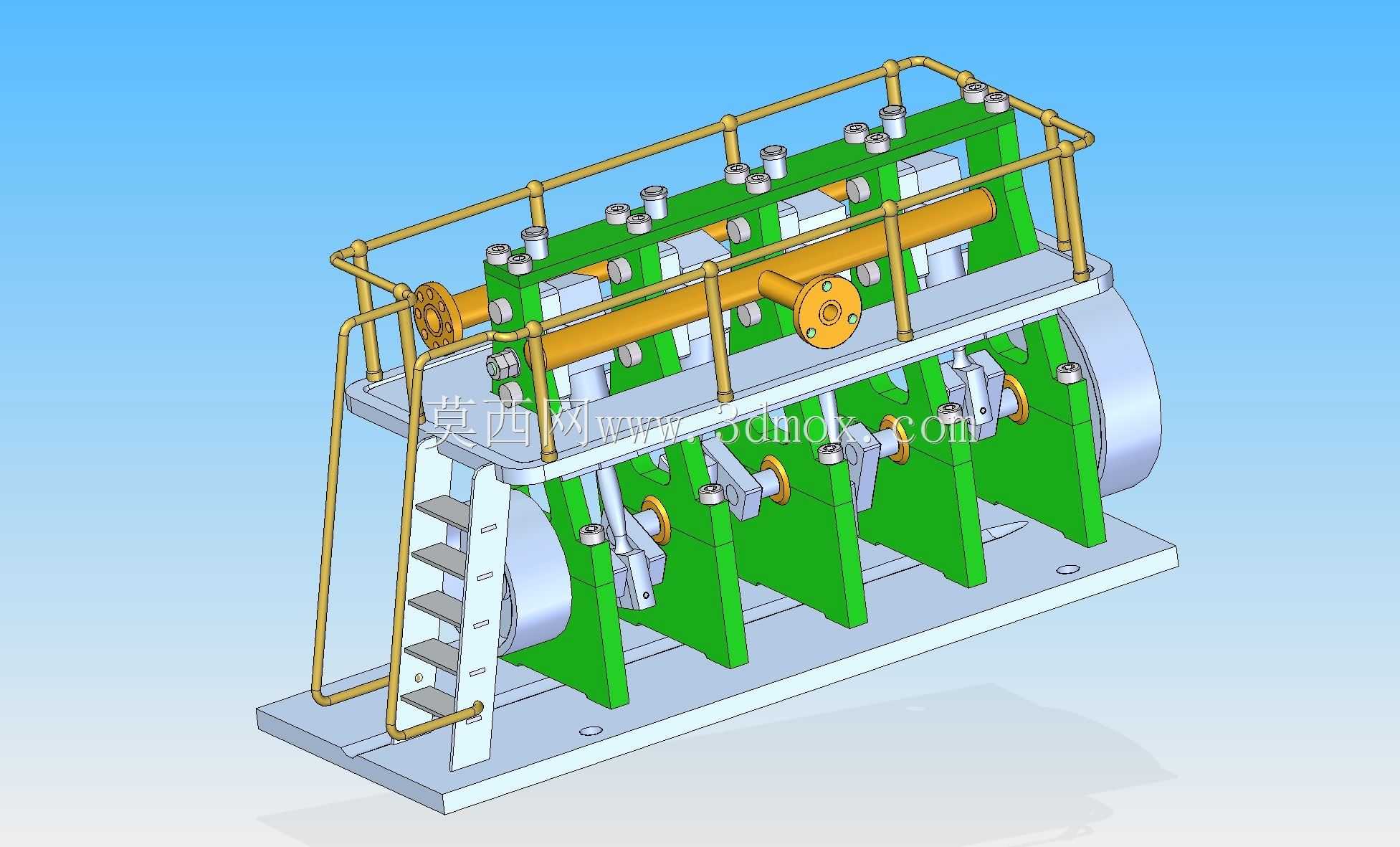

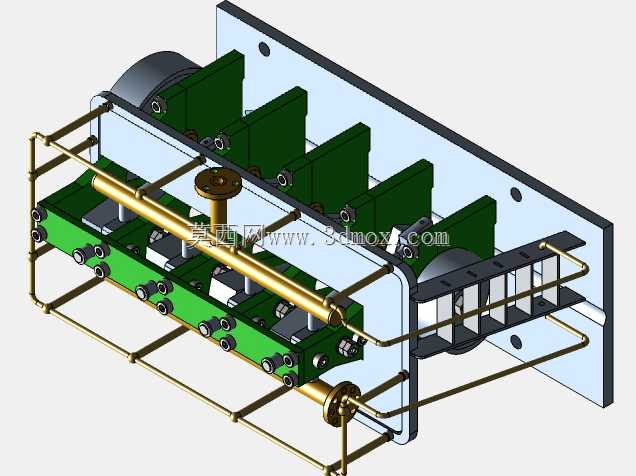

这套船用蒸汽动力结构，核心面向内河及近海小型船舶的主动力输出场景，在蒸汽动力船舶的动力舱布局中，这类多缸直列排布的机组，主要承担将锅炉输送的高压蒸汽热能转化为曲轴旋转机械能的职能，直接驱动船舶螺旋桨推进，部分同构型机组也可作为船舶应急动力源，在主柴油机故障时维持船舶基础航行与舵机供电需求。从结构设计逻辑来看，机组采用三缸并列立式布局，三个气缸沿曲轴轴向等距分布，可将活塞的往复运动通过曲柄连杆机构转化为连续旋转输出，相比单缸蒸汽机，三缸结构能大幅降低曲轴输出扭矩的脉动率，让动力输出更平顺，减少船体动力舱的振动传导，适配船舶长时连续航行的工况需求。机组上层设置了统一的蒸汽分配管路与进排气阀组，所有气缸的进汽、排汽管路集成在同一根主蒸汽管路上，既简化了动力舱的管路排布，也能保证各气缸进汽压力的一致性，阀组采用顶置排布，日常检修时无需拆解气缸主体即可完成阀片密封检查与间隙调整。外围设置的一体化操作平台与防护栏杆，是结合船舶动力舱空间狭窄、船员巡检时易受船体晃动影响的特点设计的，平台侧边的爬梯直接连通机组下层的曲轴检修位，船员在航行中可快速抵达各维护点位，不会因船体倾斜发生跌落风险。安装边界上，机组采用整体式铸铁底座，底座上预留的地脚螺栓孔位可直接与船舶动力舱的加强肋板对位安装，底座的平面度公差控制在0.1mm/米范围内，能避免船舶航行中船体变形导致的曲轴卡滞问题；整体宽度适配常规千吨级以下船舶的动力舱舱门宽度，无需拆解即可完成整体吊装入舱，机组的曲轴输出端采用标准法兰连接结构，可直接匹配船舶现有的传动轴系，无需额外定制连接转接件。气缸外侧的加强筋结构，是针对船用高压蒸汽工况做的强化设计，可承受1.6MPa的持续进汽压力，缸体的散热鳍片排布兼顾了航行中自然通风散热的需求，无需额外加装强制冷却风扇，减少动力系统的附属功耗。
