75度夹角桁架式结构翼受力构件

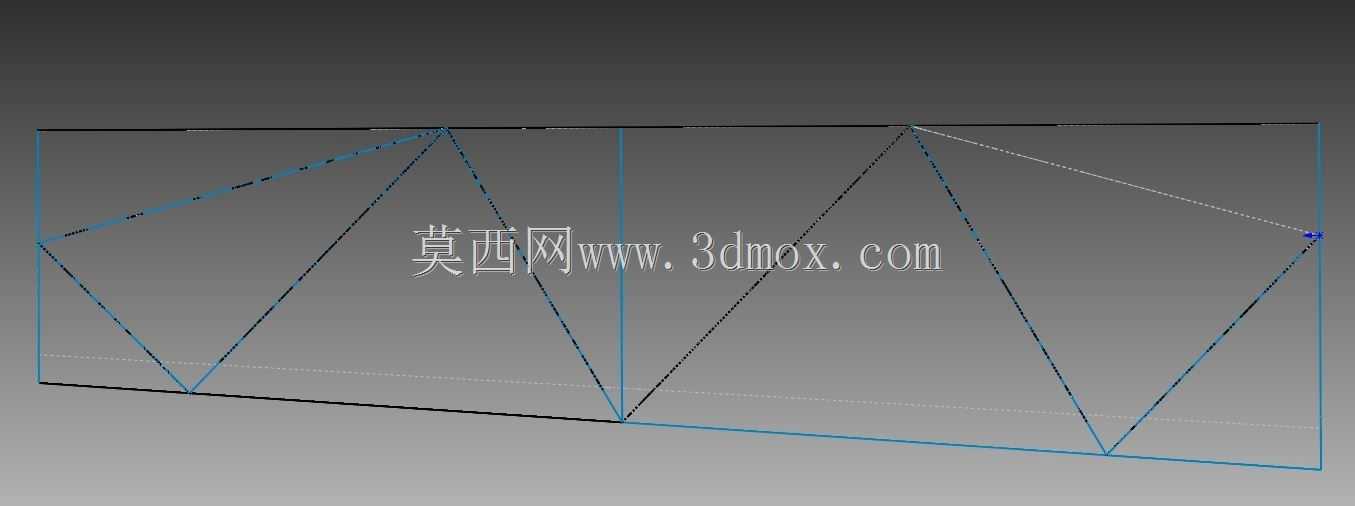

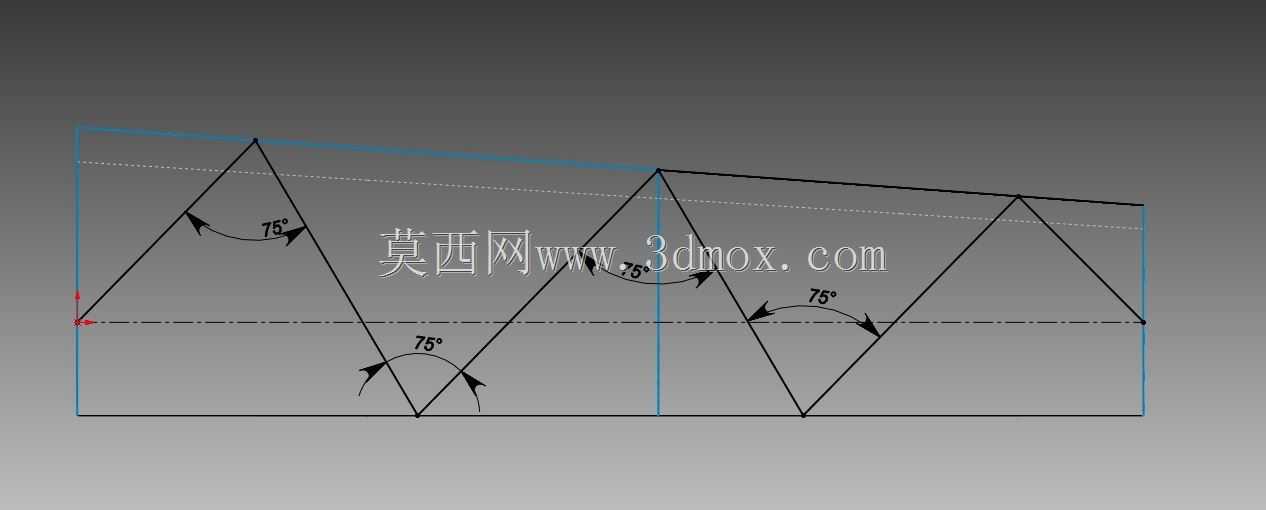

这款桁架式结构翼构件，主要面向航空领域机翼原理验证、小型飞行器翼面结构试制场景，在高校航空航天专业教学试验、小型无人机翼架选型验证环节可直接作为结构参考，也可用于翼面受力特性的台架试验工装搭建。从结构设计逻辑来看，整体采用连续三角形桁架排布，所有腹杆与弦杆的夹角统一取75度，这个角度是经过受力核算选定的，既能够保证翼面承受气动载荷时的力流传递效率，避免局部应力集中导致的杆件失稳，又能在满足刚度要求的前提下尽可能减少结构自重，适配轻量型飞行器的翼面载荷需求。设计过程中优先考虑了安装边界的适配性，整体翼面的弦向长度、展向分段尺寸都预留了标准连接接口，可直接与常规的翼根固定座、翼梢附件对接，不需要额外做连接面的二次加工，腹杆与弦杆的连接节点都做了汇交处理，所有杆件中心线在节点处完全交汇，不存在偏心受力的情况，能有效降低节点处的附加弯矩。实际应用中，这类桁架结构翼相比蒙皮实体翼，在低速飞行场景下的结构冗余度更高，即使单根腹杆出现受力损伤，剩余结构仍能维持基本的翼面刚度，不会出现瞬间的结构失效，在试验场景下可通过更换不同截面的杆件，快速验证不同刚度配比下的翼面变形特性，不需要重新制作整体翼面。外形尺寸上，展向分段采用等节距排布，每个桁架单元的尺寸统一，既方便加工时的杆件下料，也能在安装时根据需要的翼展长度灵活拼接节段，弦向的上下弦杆平行度公差控制在常规航空构件的安装要求范围内，与蒙皮贴合时不会出现局部间隙过大的问题。在做翼面载荷试验时，该结构的受力传递路径清晰，可直接在各杆件上粘贴应变片采集受力数据，不需要额外做测点位置的结构处理，对于机翼施工验证环节来说，能大幅减少试验前的准备工作量，也能保证采集到的受力数据更贴近真实翼面的受力状态。
