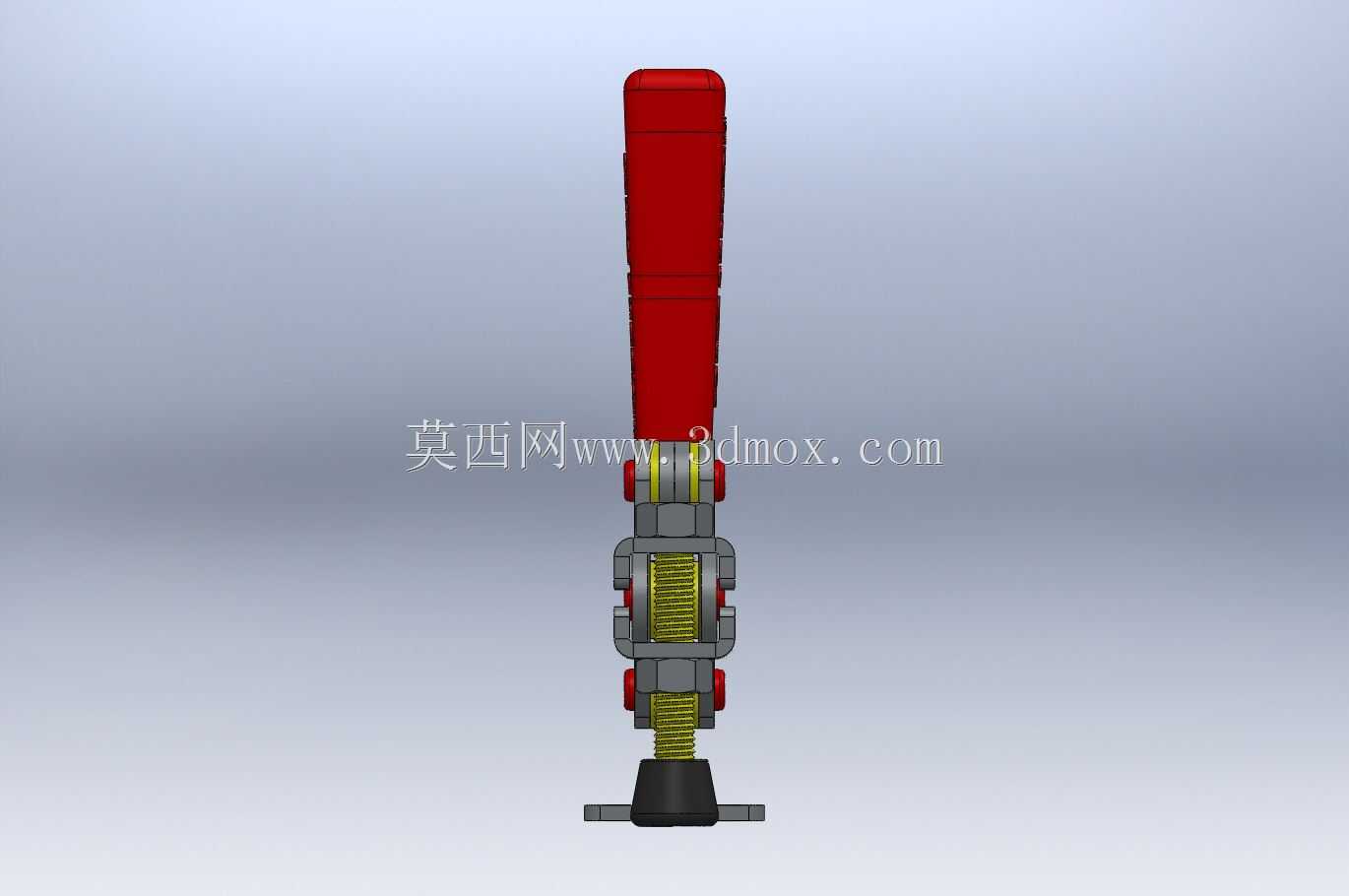

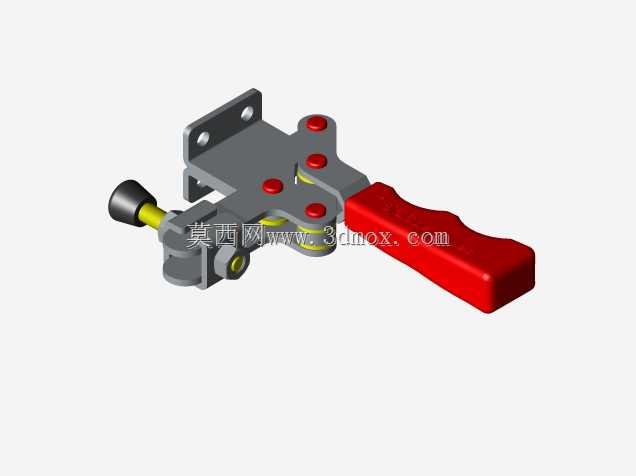

可快速调节立式压紧固定夹结构

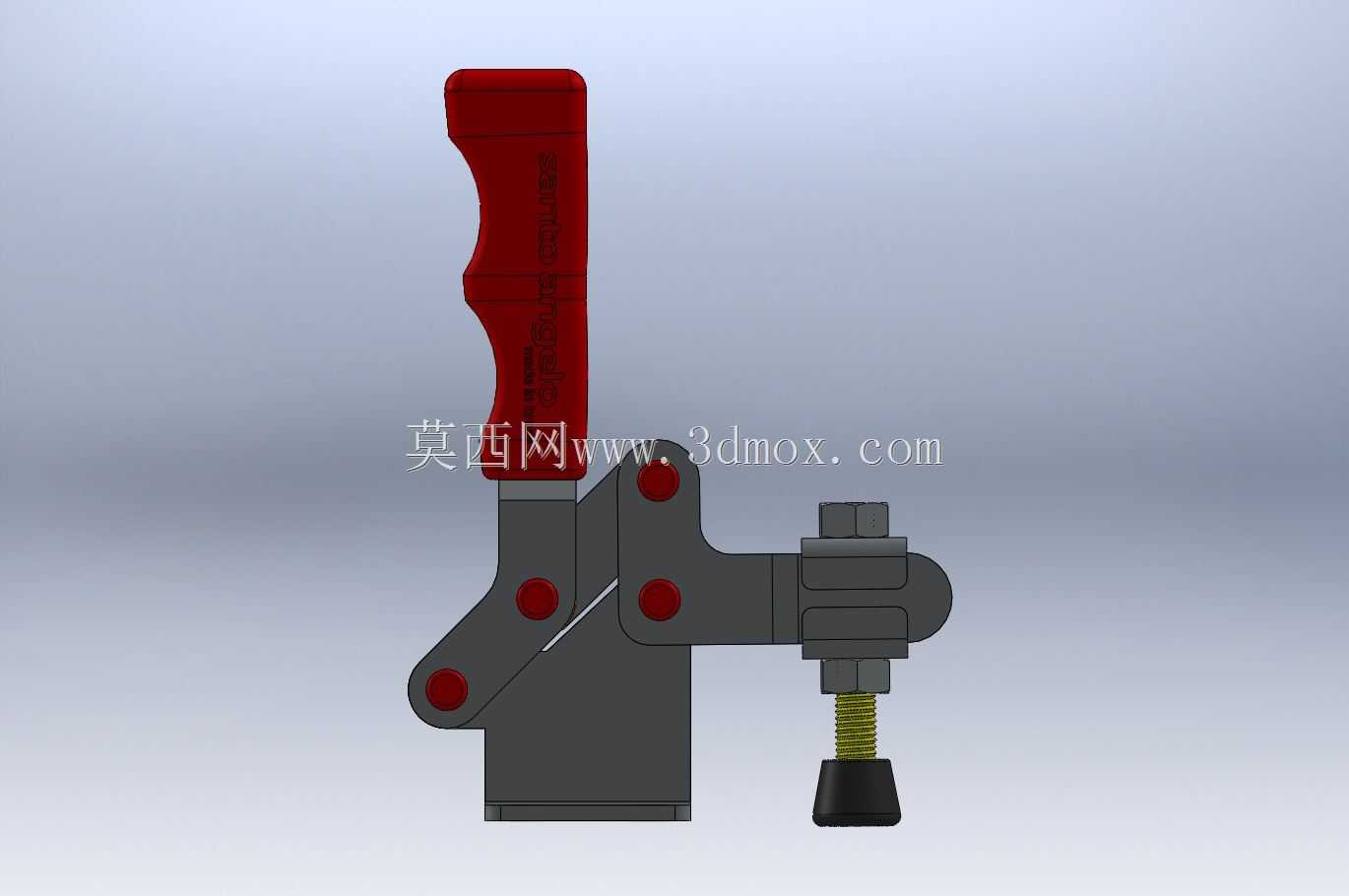

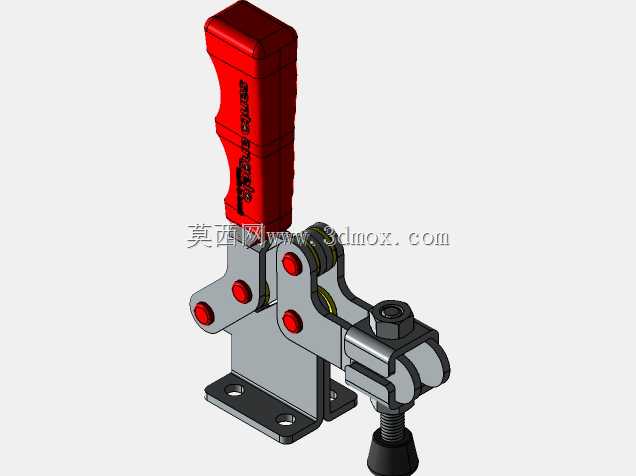

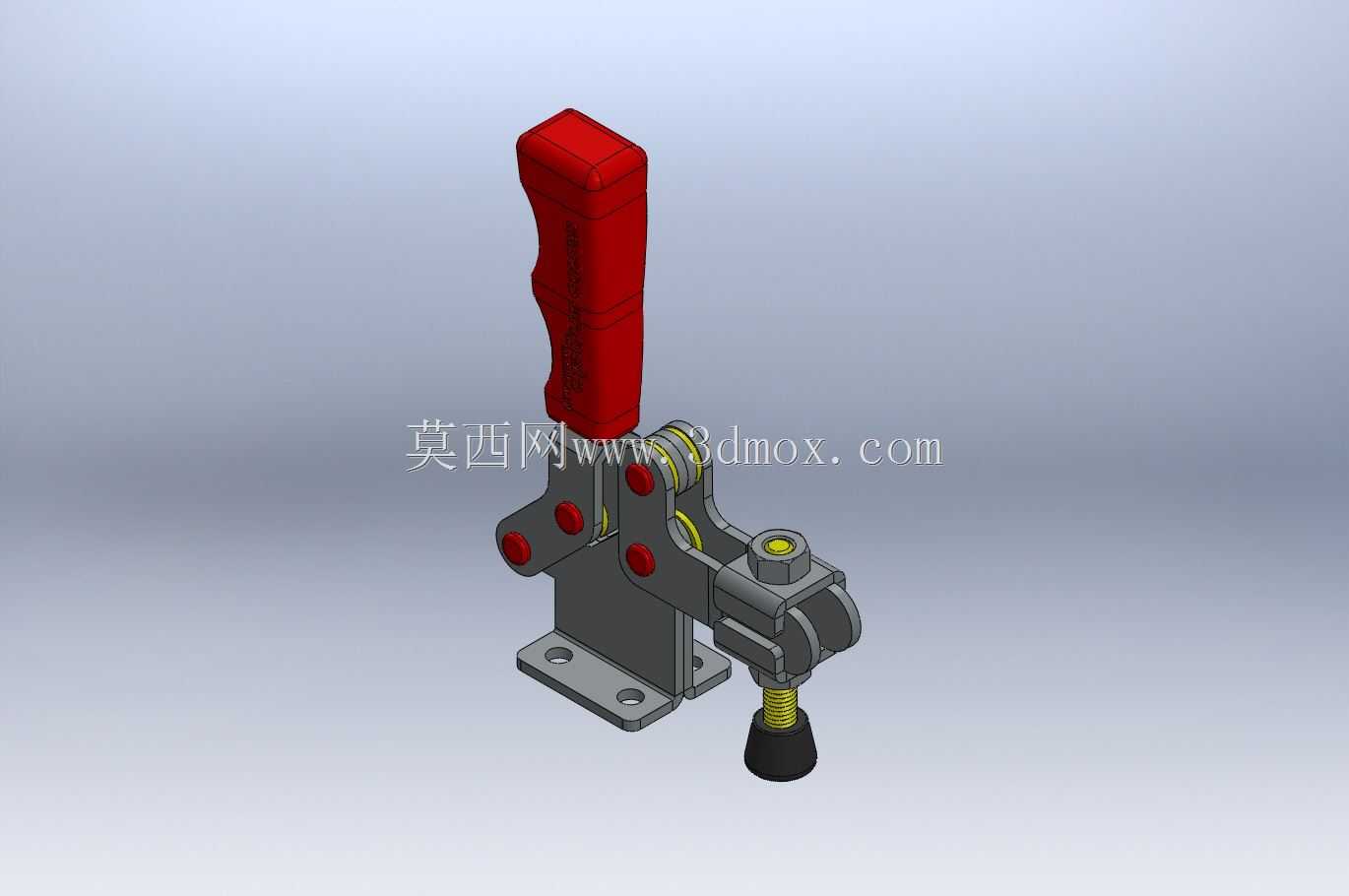

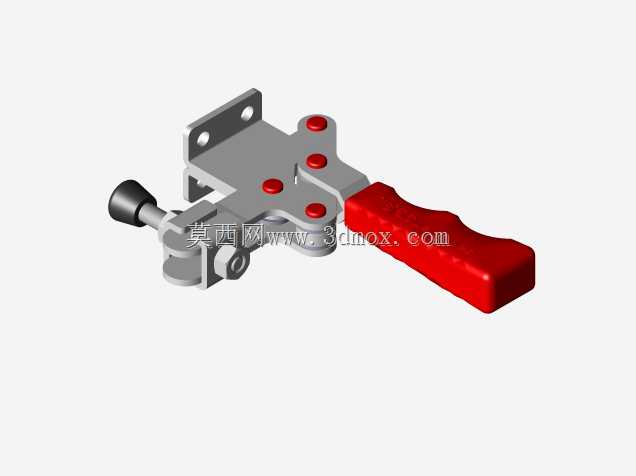

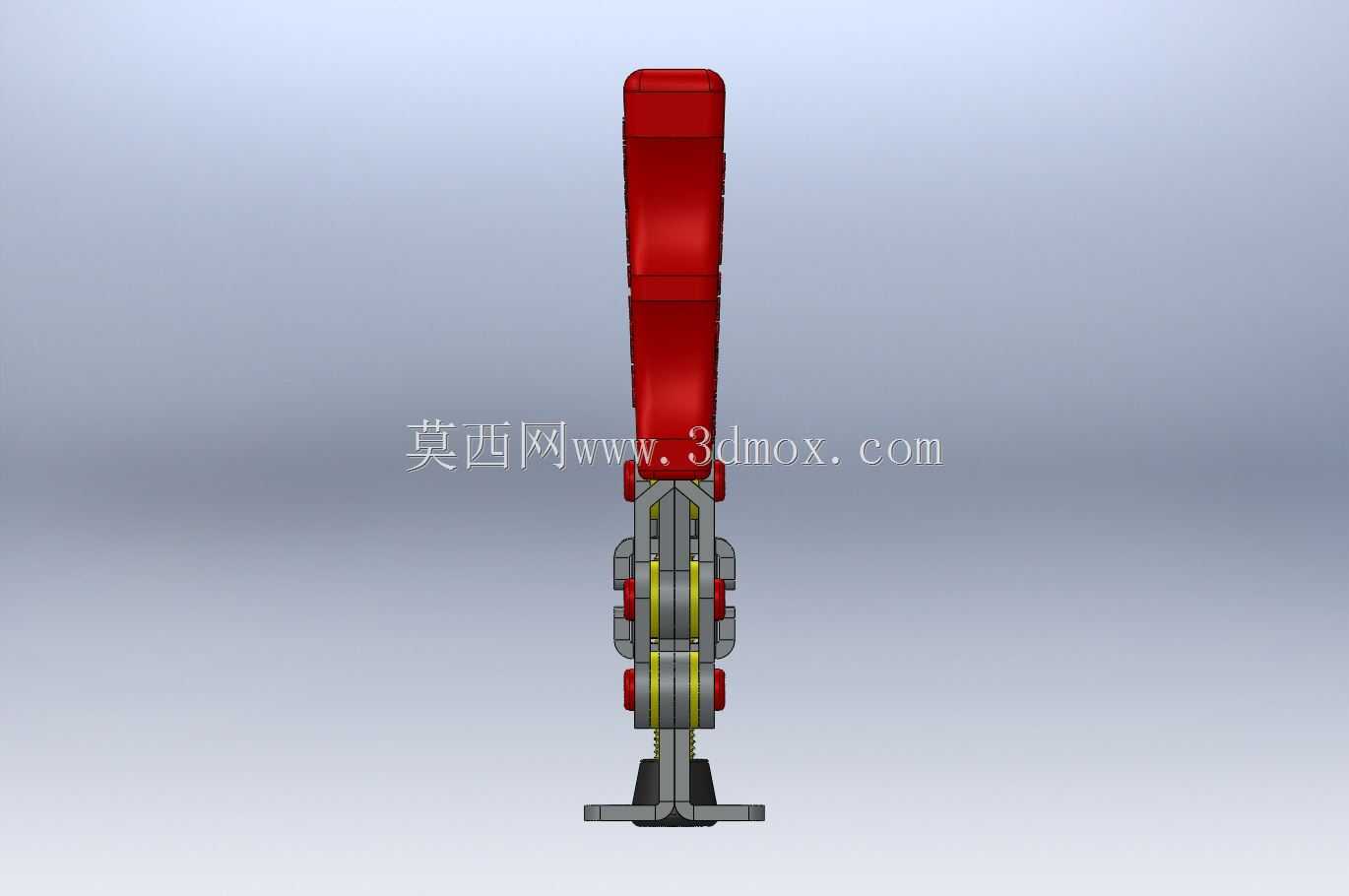

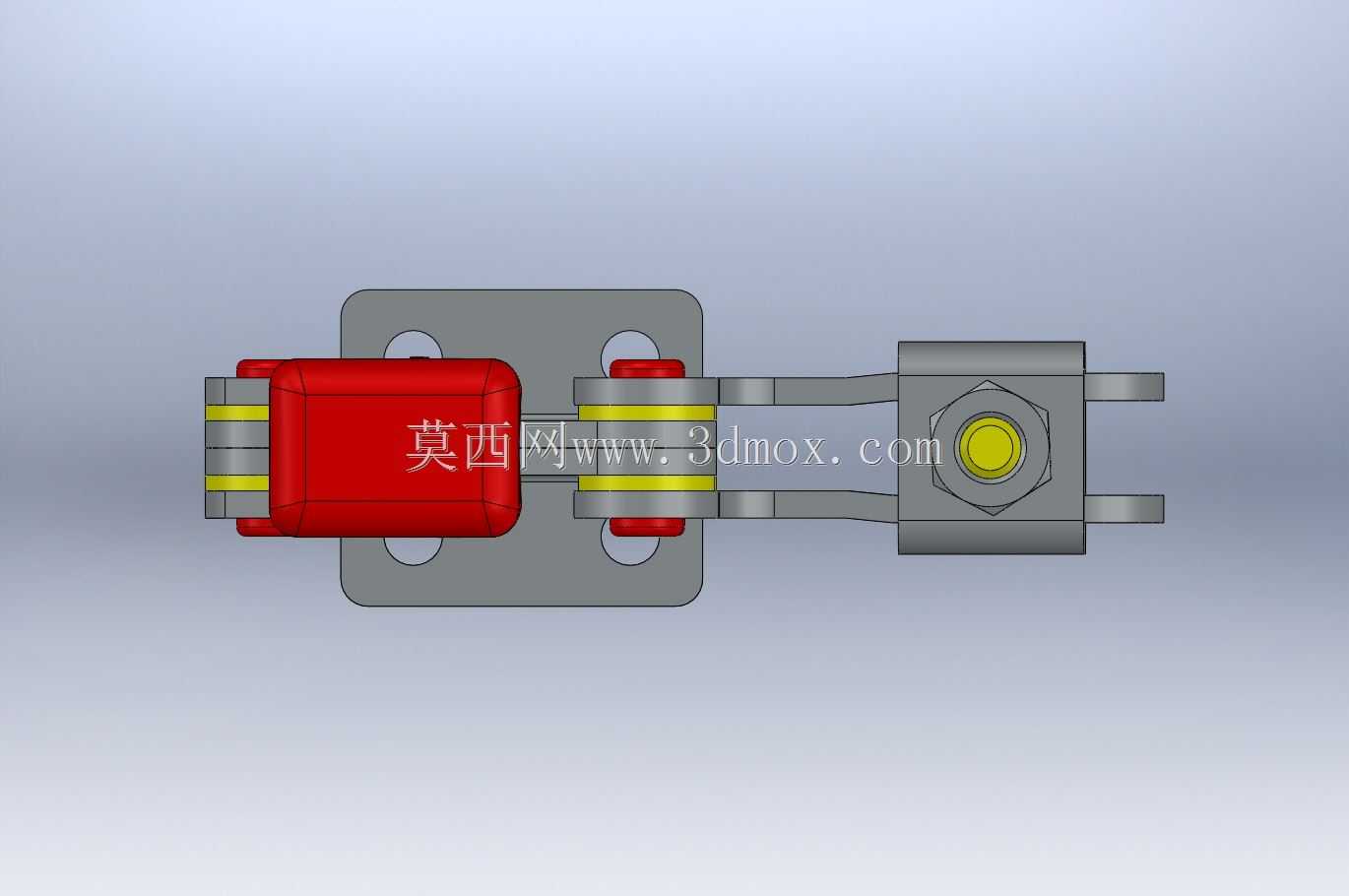

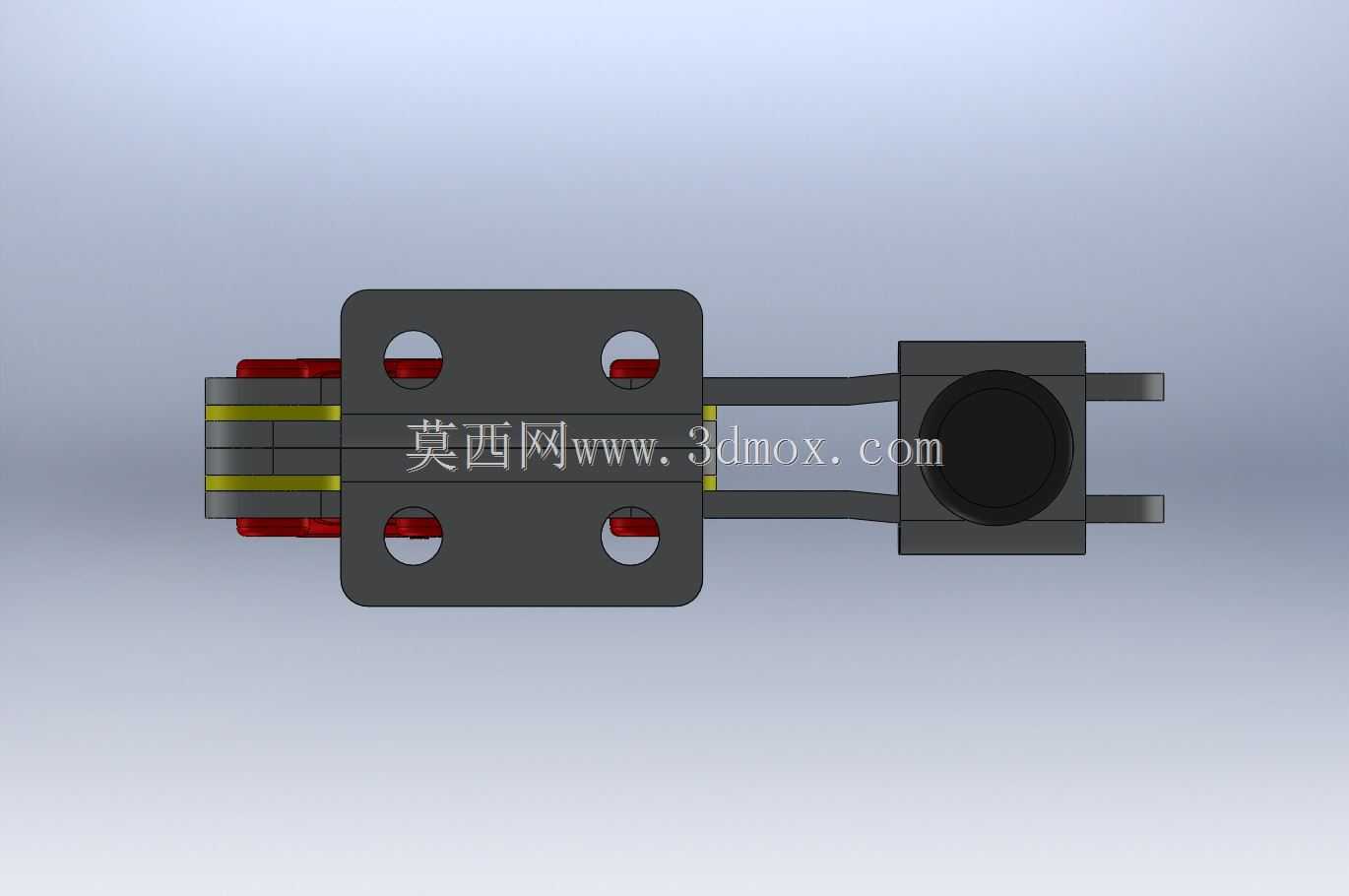

这款立式快速压紧夹，在工装夹具领域的应用场景覆盖极广，小到电子元器件焊接工位的PCB板定位，大到钣金焊接工装的工件预紧、木工开料作业的毛料固定，甚至是小型装配线的组件临时定位都能适配。区别于传统螺栓压紧的操作方式，它的核心优势在于操作端的长手柄设计，通过肘杆机构的死点锁紧原理，只需单次扳动即可完成压紧与释放动作，单步操作耗时不超过1秒，能大幅降低批量作业时的辅助工时。从功能特性来看，它的压头端采用带弹簧缓冲的可调橡胶压头，旋转压头螺杆即可适配不同厚度的被夹工件，压头底部的橡胶垫能避免硬质金属压头刮伤工件表面，同时补偿工件表面的微小平面度误差，保证压紧力均匀分布。底座采用带安装孔的平板式结构，两个沉头安装孔的孔距适配常规工装台的T型槽间距，也可直接通过螺栓固定在专用工装基板上，安装时无需额外加工复杂定位结构，只需保证底座安装面与工件支撑面平行即可。设计思路上，整个夹钳的连杆铰接点都采用带衬套的转动结构，减少反复扳动带来的铰接磨损，延长使用寿命；手柄部分的包覆结构做了防滑纹理处理，即便操作人员戴劳保手套操作也不会出现打滑脱手的情况。安装边界方面，底座的整体厚度控制在常规工装板的适配范围内，压紧状态下手柄的扳动角度不会与周边相邻的工装组件产生干涉，压头的最大行程可覆盖0-40mm的工件厚度差，对于大部分常规厚度的金属薄板、塑料件、木质工件都能提供足够的压紧力，锁紧状态下的自锁特性可以避免设备振动导致的夹钳松脱，即便在有持续振动的冲压、焊接工位也能保持稳定的夹持状态。在做产线工装设计时，这类夹钳可以直接作为标准件选型使用，无需单独设计复杂的压紧机构，能大幅缩短工装的设计与加工周期，同时降低后期维护成本，易损的压头橡胶垫、铰接衬套都可单独更换，不需要整体报废夹钳。
