汽车纵梁修理加固连接组件结构设计

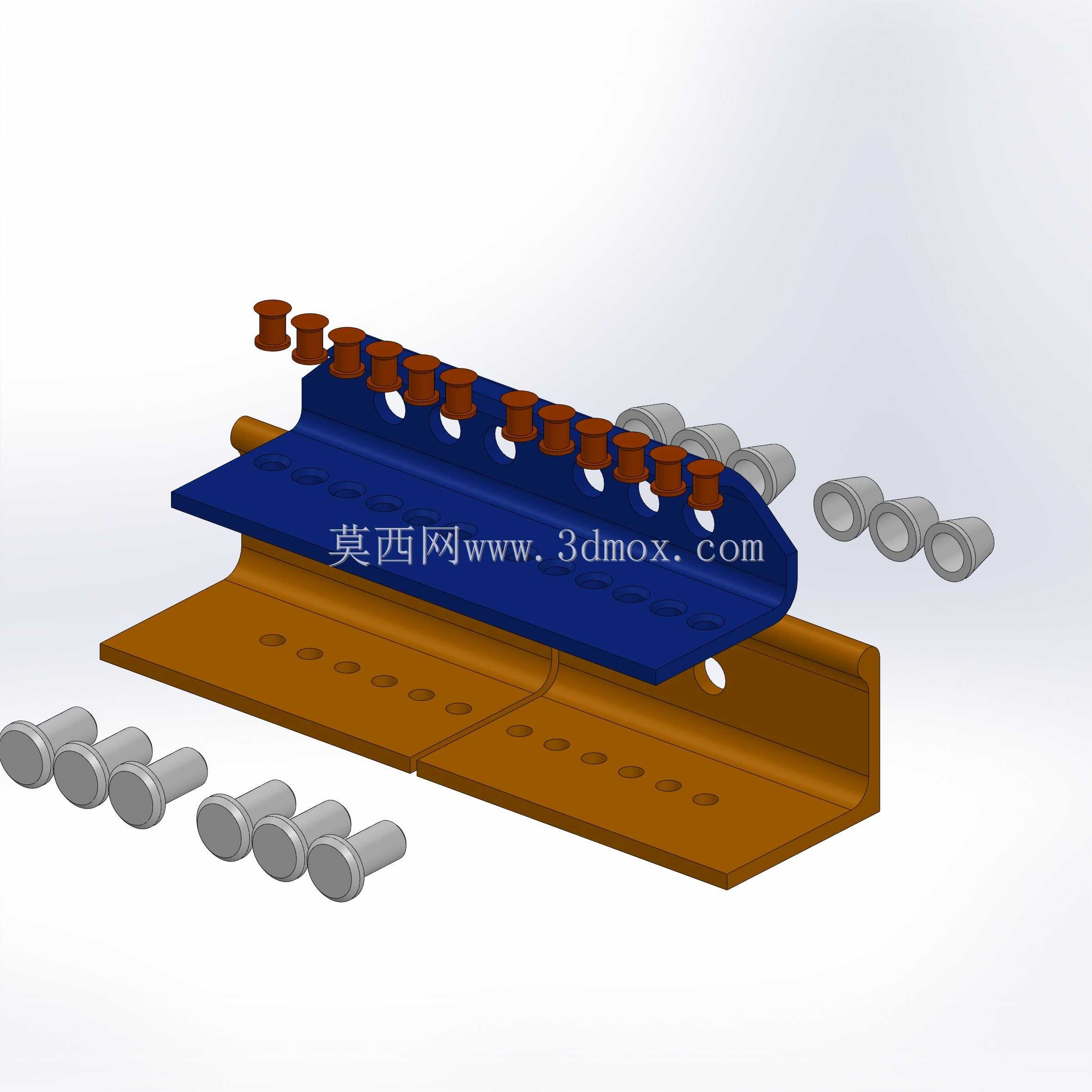

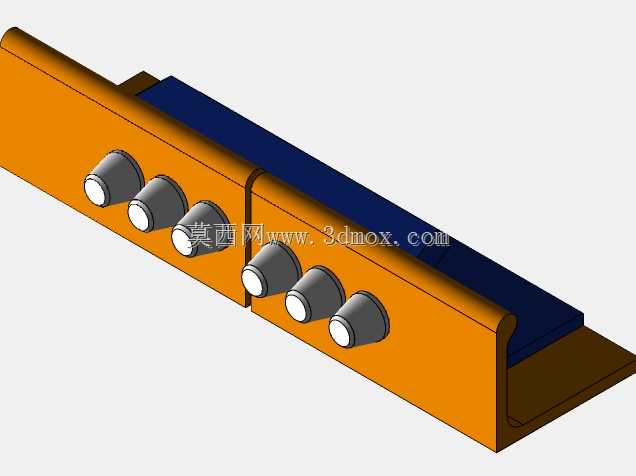

在商用车及重载车辆的底盘维保作业中，纵梁作为承载整车载荷的核心受力构件，长期承受交变载荷、路面冲击以及货物重压后，易在连接孔位、弯折段出现局部裂纹、孔位失圆甚至局部形变问题，直接更换整根纵梁不仅成本高昂，还需要拆解大量底盘附件，维保周期长，而纵梁修理加固组件就是针对这类场景开发的原位修复结构，无需大范围拆解底盘管线与附件，就能完成受损纵梁的局部强度补强，快速恢复纵梁的承载能力。这套修理组件采用上下夹板配合紧固件的夹持式结构，下夹板为带弯折边的槽型结构，弯折边可贴合纵梁的侧壁形成侧向限位，避免夹板在长期交变载荷下出现横向窜动，夹板上预制的多组等距安装孔，可根据纵梁的受损长度灵活调整夹持覆盖范围，无需现场二次配钻大量孔位，降低现场施工的加工难度。上夹板为平板式结构，边缘做了圆弧过渡处理，避免应力集中在夹板边缘造成纵梁母材的二次损伤，上下夹板的孔位采用同轴度公差控制，确保紧固件安装后不会出现偏载剪切的问题。配套的紧固件分为两类，一类是适配原纵梁孔位的等径螺栓，用于穿过原纵梁的已有孔位完成基础定位，另一类是带衬套的紧固件，可在原孔位失圆或出现轻微裂纹时，通过衬套填补孔位间隙，分散孔位周围的应力，避免裂纹进一步扩展。从安装边界来看，整套组件的厚度控制在不超出纵梁原有安装空间的范围内，安装后不会与底盘上布置的线束、制动管路、燃油管路发生干涉，夹板的宽度与纵梁翼面宽度完全匹配，不会突出翼面边缘影响后续其他底盘附件的安装。设计过程中充分考虑了维保场景的操作便利性，所有夹板的边缘都做了倒角处理，避免安装过程中划伤施工人员，紧固件的长度适配上下夹板加纵梁母材的总厚度，安装后螺栓露出螺母的长度控制在2-3个螺距，既满足防松要求，也不会因为螺栓过长与周边部件发生剐蹭。在实际使用中，这套组件可覆盖纵梁常见的局部裂纹、孔位磨损、轻微弯折变形的修复需求，夹持后的结构可将纵梁受损区域的载荷分散到上下夹板上，降低受损母材的应力水平，修复后的纵梁承载能力可恢复至原厂设计值的90%以上，完全满足车辆后续的重载使用需求，相比传统的焊接修复方式，这种螺栓夹持的结构不会破坏纵梁母材的金属组织，避免焊接带来的热应力变形问题，也不需要专业的焊接设备与持证焊工，普通维保人员借助常规扳手即可完成安装作业，大幅提升野外维保、应急抢修场景下的修复效率。
