直列式四英寸航空燃油篮式过滤装置

　　该装置面向航空燃油输送与加注管路设计，采用直列筒身加侧向接口的布置方式，核心作用是在燃油进入计量、加注或发动机供油环节前截留颗粒杂质、絮状污染物及检修残留碎屑，避免精密喷嘴、计量元件和控制活门受到磨粒磨损或卡滞。篮式结构的优势在于滤芯容污空间集中在筒身内部，维护时无需大范围拆卸主管道，只需打开端部快开或法兰端盖即可取出过滤篮进行清洗或更换，适合机场油库、加油车、固定式加注站以及地面燃油试验台等需要周期性检查污染度的场景。

　　从结构逻辑看，筒体承担压力边界与流道组织双重任务。主筒采用等径直段，内部可容纳标准4英寸规格过滤篮，流体从侧向法兰进入后经导流区域扩散，穿过篮壁由内腔汇流，再从另一端或指定出口输出，这种流向安排能降低局部射流对滤芯的直接冲击，同时让杂质在篮底均匀沉积。端部法兰盖通过周向螺栓压紧密封，密封面位置需结合工作压力、介质温度和燃油相容性选择垫片形式；建模时螺栓孔分布圆、法兰厚度与密封面凸台必须保持同轴，否则装配后容易出现偏载渗漏。

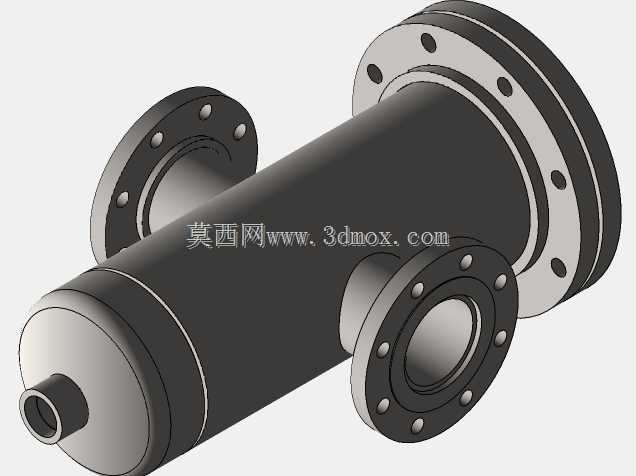

　　三处法兰接口构成现场安装的主要边界。侧向入口与出口采用同等级法兰连接，端部检修盖则采用更大直径的法兰以满足过滤篮抽出空间。三维建模过程中，筒身中心线、侧向法兰中心线和端盖法兰中心线的空间关系需要优先锁定：侧向接口相对主筒的高度决定接管与管线碰擦风险，端盖开启方向决定维护侧预留距离，法兰端面到筒体中心的尺寸则直接影响支腿或吊架位置。对于150磅级对应的中低压管路，法兰外径、螺栓数量和孔径可按常用管法兰标准建立参数化特征，后续若改型为其他压力等级，只需替换法兰参数而不必重构筒身。

　　设计时不能只把它看成一个带孔圆筒。入口处应避免流体直冲滤网拼接缝，必要时在筒内设置简易挡板或扩流段，使来流速度在截面上趋于均匀；出口侧要保证过滤后流道顺畅，减少因突然收缩造成的压损。过滤篮与筒体之间需设置定位台阶或支承环，防止工作时滤芯在压差作用下偏移；篮体提手位置应靠近端盖中心，保证拆卸时能够垂直取出，避免与筒壁干涉。若用于寒冷环境或易析蜡介质，还可在筒壁预留伴热或测温接口，但这些附加特征不能削弱主承压壁。

　　安装边界方面，设备整体呈卧式布置时，重心集中在筒体中部，支撑点宜避开法兰焊缝和接管热影响区，设置在筒体下部并保留排液空间。若管线存在振动，进出口法兰附近应设置独立支吊架，不能让管道重量全部作用于过滤器接口。端盖前方必须留出至少等于过滤篮长度加操作空间的维护距离，否则现场只能整体拆离管路，维护性会显著下降。模型中各法兰端面、螺栓孔方位和筒体长度应与配管图纸联动，尤其是侧向接口的角度，一旦旋转错误，会直接导致现场管线无法对接。

　　从选型角度看，这类装置适用于流量稳定、污染物含量可预估的中低压燃油系统。额定流量不能仅按管径套用，需要结合过滤精度、允许压差和滤芯有效面积校核；当滤芯纳污量增加时，进出口压差会逐步上升，因此筒壁强度和密封结构必须按堵塞工况下的最大压差考虑，而不是只按正常流动压力设计。三维结构中把流道、滤芯、密封、螺栓连接和维护空间同时表达清楚，才能为后续工程图、装配模拟和现场安装提供可靠依据。
