小男孩原子弹内部结构剖面三维建模

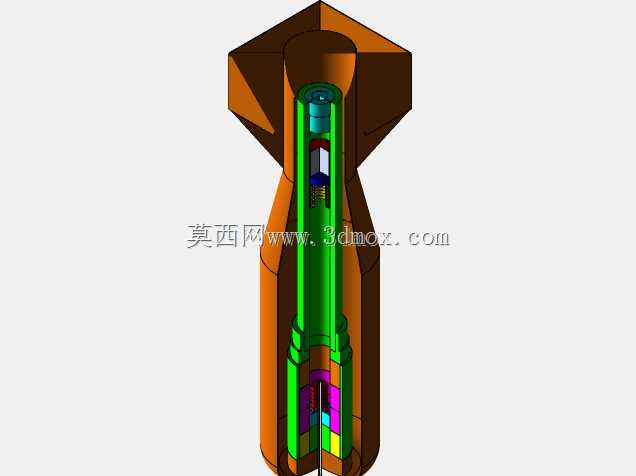

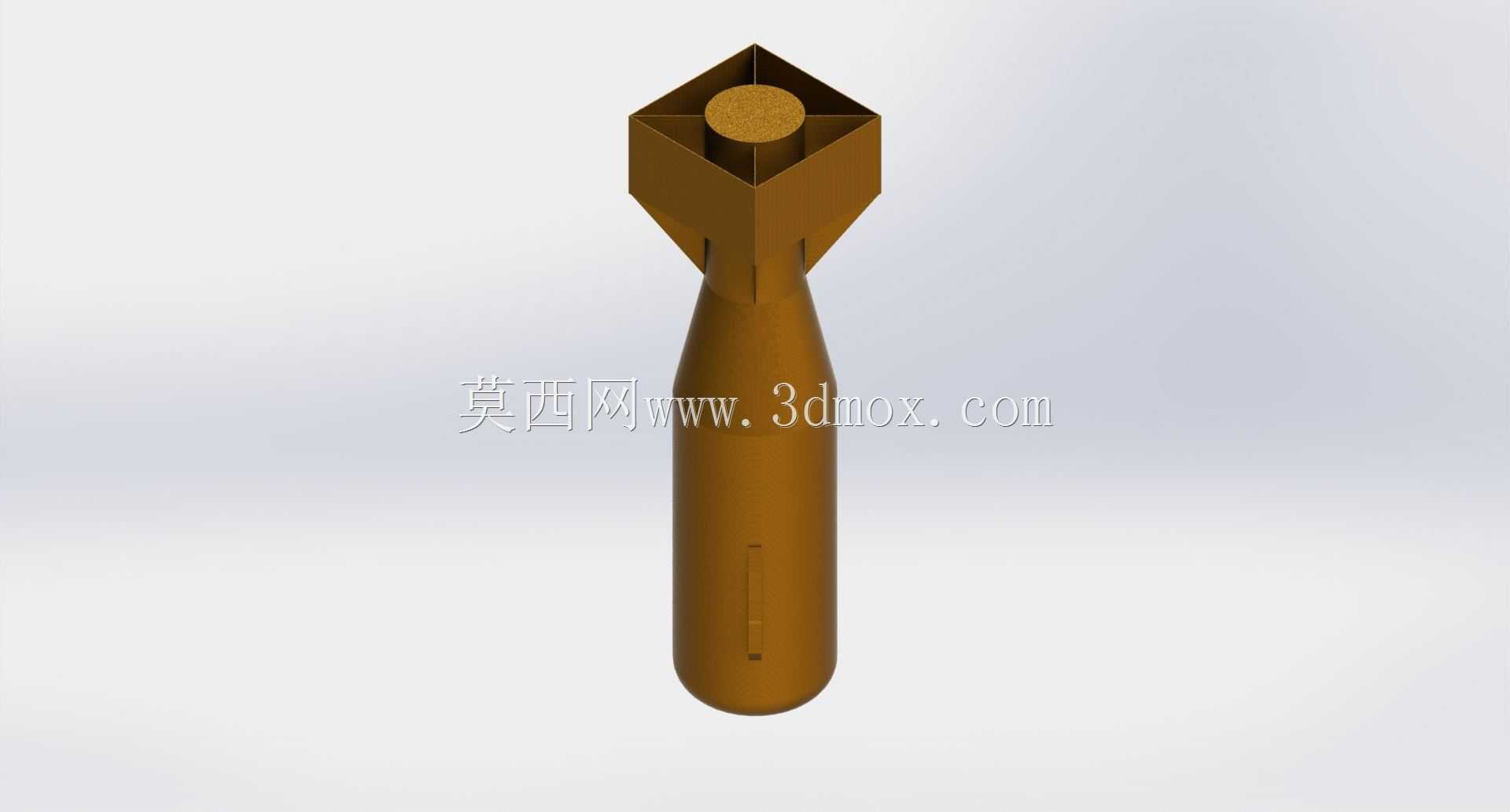

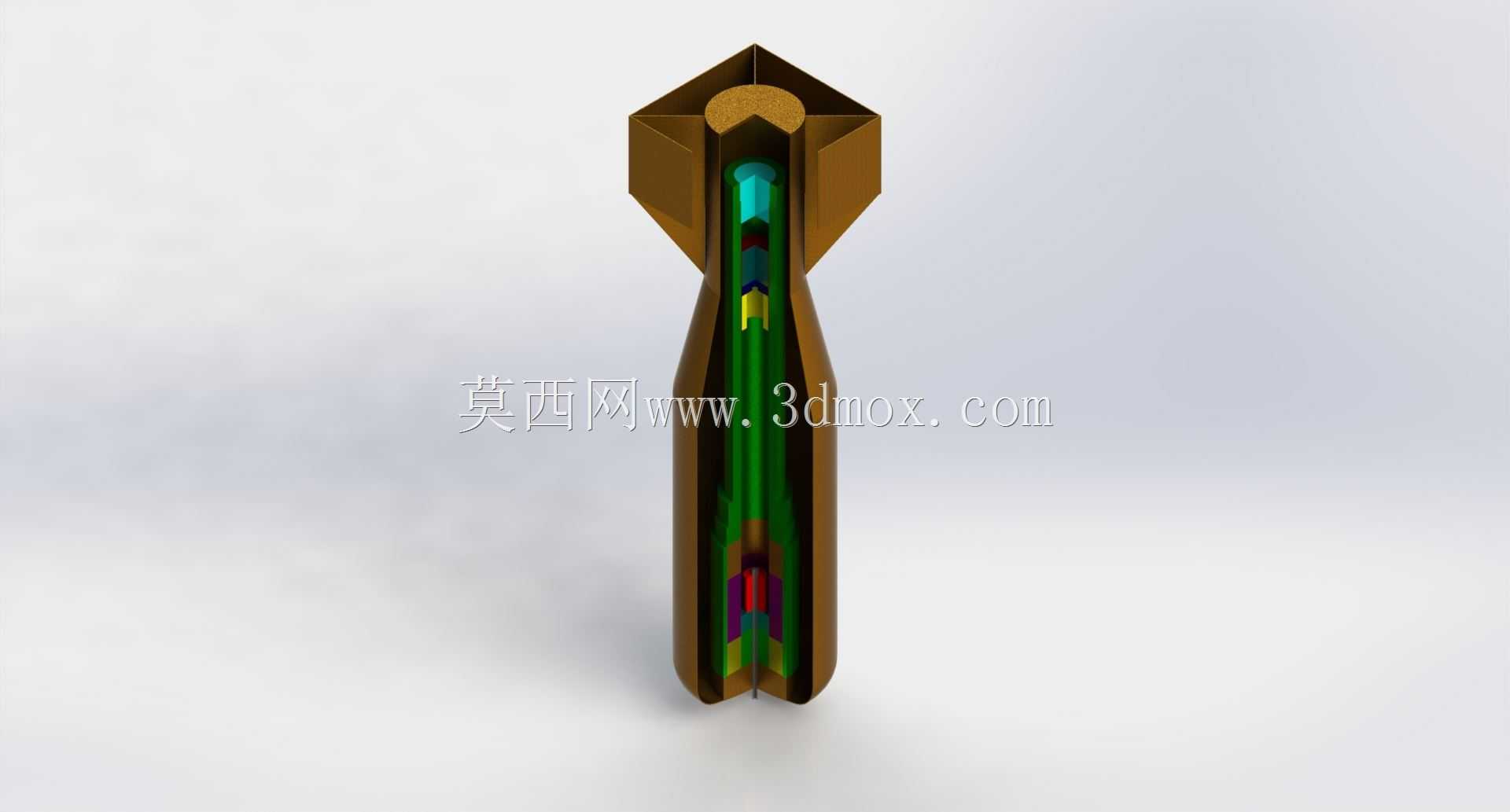

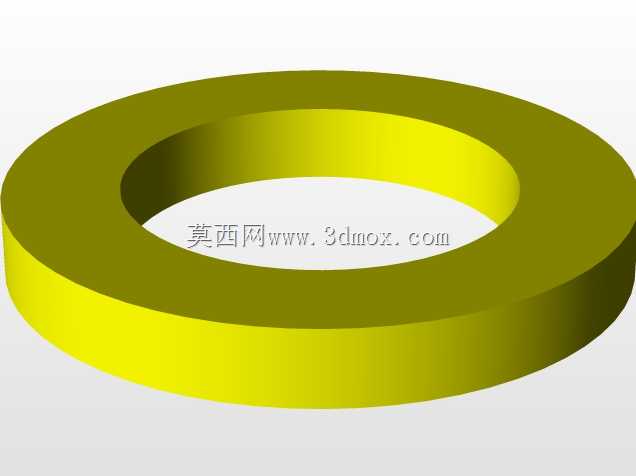

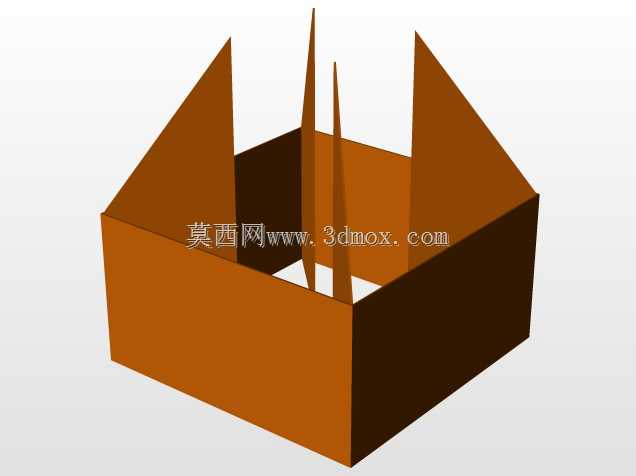

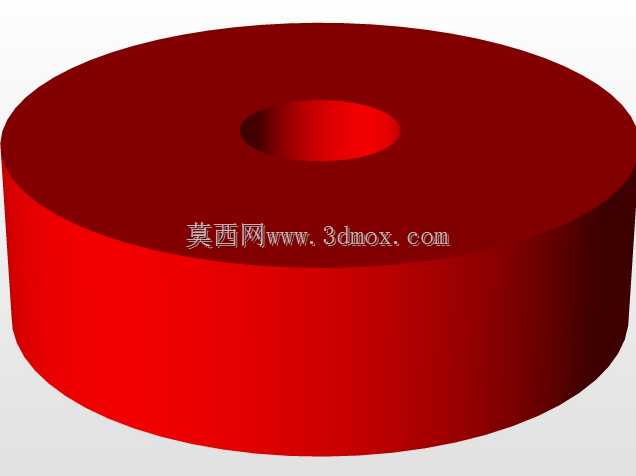

该模型还原了早期核航弹的整体构型与内部舱段布局，弹体整体采用旋成体气动外形设计，头部为钝圆弧形减阻结构，中段为等直径圆柱舱段，尾部布置四片对称式安定翼面，用于保证弹体下落过程中的姿态稳定，避免飞行过程中出现滚转、偏航导致的落点偏差。从剖面结构来看，模型完整呈现了弹体内部的舱段划分逻辑，最前端为引信与起爆触发机构安装舱，紧邻的是高爆装药段，通过对称布置的爆轰波整形结构，保证起爆时爆轰波能够均匀压缩核心核装药组件，达到临界反应条件。中段核心舱段还原了核装药组件的装配关系，包含反射层结构、中子源触发组件以及装药固定支撑结构，所有内部构件均按照实际装配逻辑设置了定位台阶与安装间隙，避免出现结构干涉问题，支撑结构采用轻量化镂空设计，在保证结构强度的前提下尽可能降低弹体整体自重，匹配载机的挂载载荷边界。尾部舱段集成了弹道延时引信、电源组件以及降落伞收纳舱，安定翼面与弹体采用插接式装配结构，翼面后缘设置有调整片，可在地面装配时根据弹道计算结果微调翼面角度，修正不同挂载条件下的气动偏差。在建模过程中，所有回转体结构均采用旋转特征生成，保证外形的同轴度公差符合工程装配要求，内部非对称构件均按照实际装配位置设置了定位基准，弹体外壳的壁厚按照受力情况做了差异化设计，头部受气动冲击载荷较大区域壁厚适当增加，中段圆柱段采用等壁厚设计，尾部翼面安装位置设置有加强筋结构，承受开伞与飞行过程中的气动载荷。该模型可用于军事装备科普展示、兵器结构教学场景，也可作为航空弹药结构设计的参考案例，帮助结构设计人员理解早期航空炸弹的舱段布局逻辑、气动外形设计思路以及内部构件的装配定位方式，建模过程中对所有配合面均做了公差预留，可直接用于3D打印验证装配关系，也可导入仿真软件做气动特性、结构强度的初步校核计算。
