鸭翼布局喷气式战斗机整机结构设计

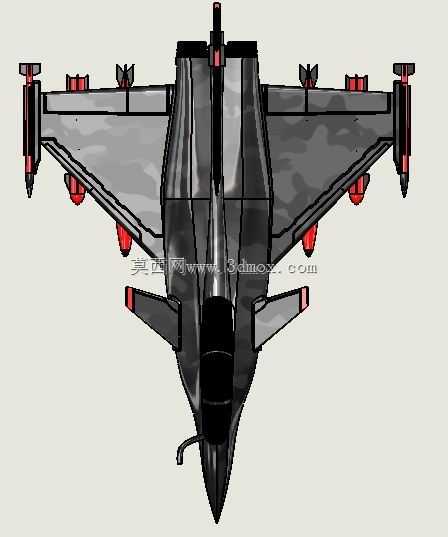

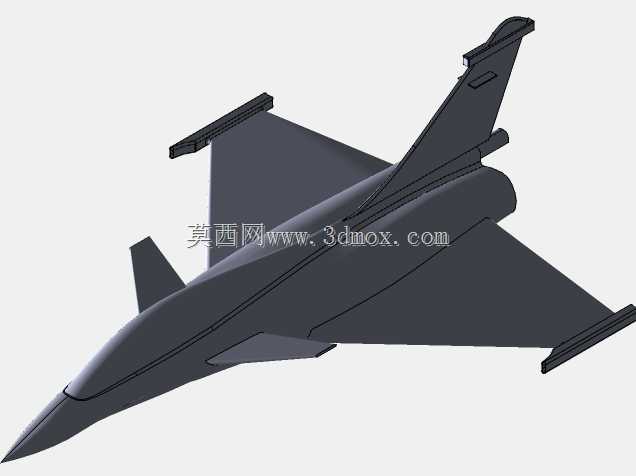

该模型还原的鸭翼布局战斗机，核心应用场景覆盖制空作战、对地对海精确打击、舰载起降适配等多任务军用航空领域，鸭翼作为整机气动布局的核心操纵面，是区别于常规尾翼布局战机的关键结构。从实际用途来看，近距耦合鸭翼可在战机大迎角飞行状态下产生可控脱体涡，扫过主翼上表面实现气流增升，大幅缩短战机起降滑跑距离，同时提升亚音速与跨音速阶段的机动响应速度，适配舰载机弹射、拦阻起降的苛刻工况，也能满足陆基机场短距紧急升空的作战需求。在功能特性层面，模型中的鸭翼采用全动式结构设计，可与主翼后缘襟副翼、垂尾方向舵实现多舵面联动飞控逻辑，在战机做横滚、俯仰、小半径转弯等战术机动时，鸭翼可根据飞行姿态实时偏转角度，调整整机升力中心与气动焦点的匹配关系，避免大迎角状态下的失速尾旋风险，同时鸭翼结构预留了与机身内部舵机、传动连杆的安装接口，可直接匹配后续飞控系统的结构装配验证。设计思路上，该鸭翼采用翼身融合过渡修型，与机身前段、进气道上沿形成连续的气动曲面，避免结构阶差带来的额外寄生阻力，翼面采用对称低速翼型，兼顾亚音速机动的升阻比与超音速飞行的减阻需求，鸭翼转轴位置设置在翼面气动焦点稍靠前位置，可有效降低舵机的操纵力矩负载，减少飞控系统的功率消耗。从外形尺寸与安装边界来看，鸭翼展长控制在机身最大宽度的1.2倍范围内，偏转角度范围设定为向上35度至向下15度，全偏转行程中与座舱盖、主翼前缘的最小安全间隙预留120mm以上，避免舵面偏转过程中出现结构干涉，翼根处的安装座采用与机身主承力框一体化的连接设计，可承受最大9G机动过载下的气动载荷，翼面后缘与主翼前缘的耦合距离经过反复调整，可保证脱体涡在主翼上表面的稳定附着，不会在跨音速阶段出现涡破裂导致的升力骤降。模型整体结构可用于航空专业教学演示、气动布局方案验证、飞控操纵逻辑仿真等场景，结构细节还原了实际战机的舵面分区、翼面修型、安装接口等工程特征，可直接导入仿真软件开展气动计算、结构强度校核等后续工作。
