V12四冲程内燃机动力总成结构

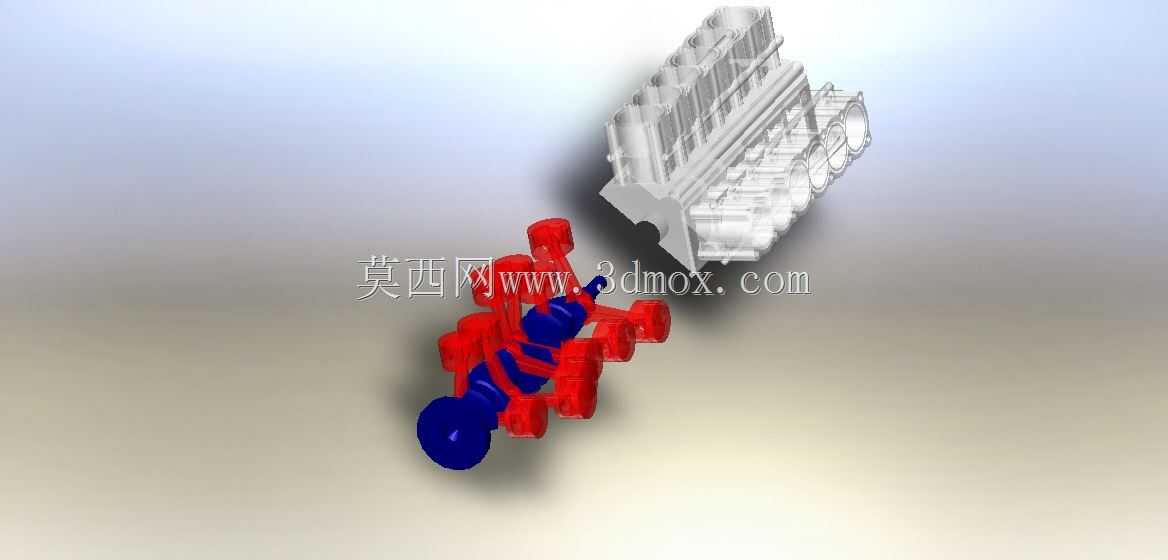

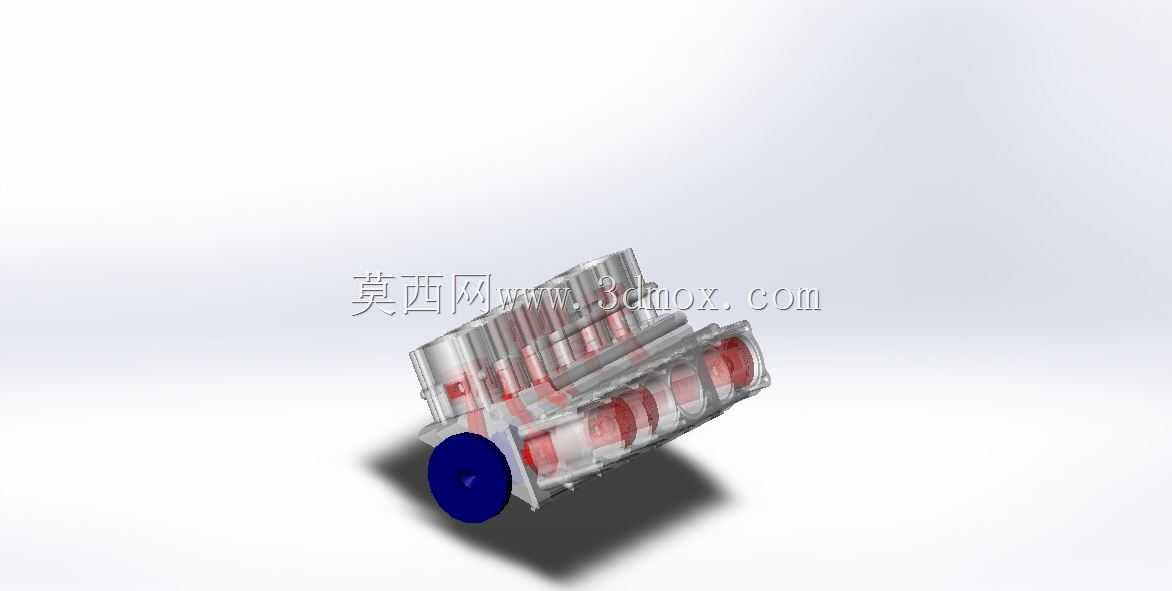

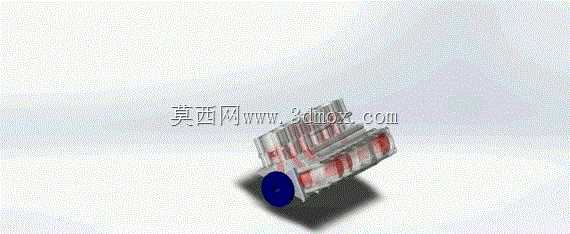

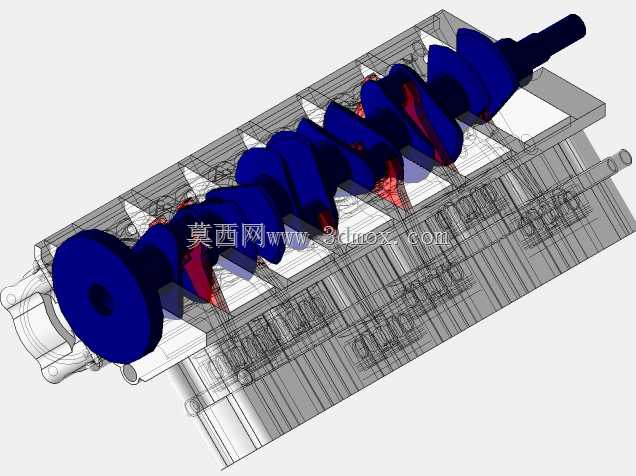

在高端乘用车辆、高性能赛事赛车以及大型特种船舶的动力配套场景中，V型12缸四冲程动力装置始终占据着大排量高功率输出的核心生态位，这类动力单元通过两侧各6缸呈V型夹角排布的结构设计，在兼顾紧凑安装空间的同时，能实现远超直列六缸机型的扭矩输出上限，适配需要持续稳定大马力输出的重载、高速工况。从结构设计逻辑来看，该动力单元的缸体采用一体化铸造成型思路，两侧缸体的夹角经过多轮动力学仿真优化，能最大程度抵消活塞往复运动产生的一阶、二阶振动，降低整机运行时的NVH控制难度，曲轴采用全支撑锻造结构，每个连杆轴颈对应两组连杆组件，配合平衡块的精准配重，能在高转速工况下保持稳定的回转精度，避免轴系出现共振风险。安装边界层面，这类V12动力单元的整机长度比同排量直列机型缩短近三分之一，宽度方向的尺寸则需要匹配机舱两侧的预留间隙，油底壳的下探深度要兼顾整车通过性与润滑系统的储油容量，进排气歧管分别布置在V型夹角的内侧与外侧，既缩短了进气路径提升充气效率，也给排气侧的三元催化、隔热装置预留了足够的安装空间。实际运行过程中，四个冲程的做功循环在12个气缸内按预设点火顺序交替进行，能让动力输出的平顺性远优于小排量少缸机型，即使在低转速区间也能输出充沛的峰值扭矩，减少变速箱的换挡频次，适配长途巡航、极限竞速等不同场景的动力需求。建模过程中对缸体内部的冷却水道、润滑油道做了等比例还原，能清晰看到冷却液从缸体水套流向缸盖的路径，以及主油道向各曲轴轴瓦、凸轮轴轴颈输送润滑油的分支结构，外部的附件安装位包括启动机、发电机、空调压缩机的固定接口都按照实际装配关系做了定位预留，可直接用于动力总成的虚拟装配校核、整车机舱的布局干涉检查，也能作为内燃机原理教学的可视化演示载体，帮助从业者理解大排量多缸动力单元的结构逻辑与装配关系。
