商用飞机机翼集成结构优化设计方案

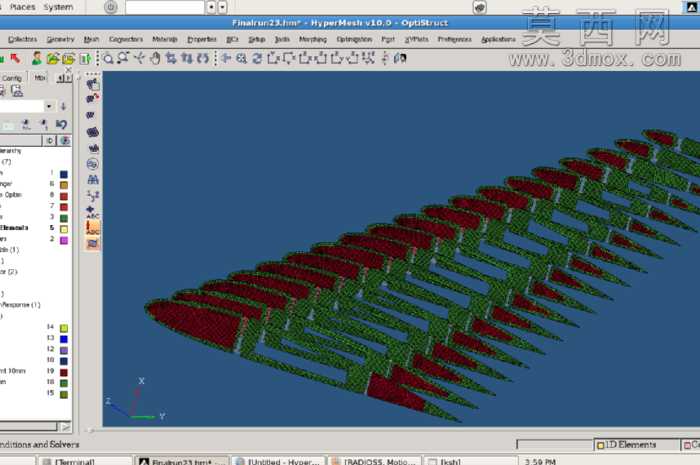

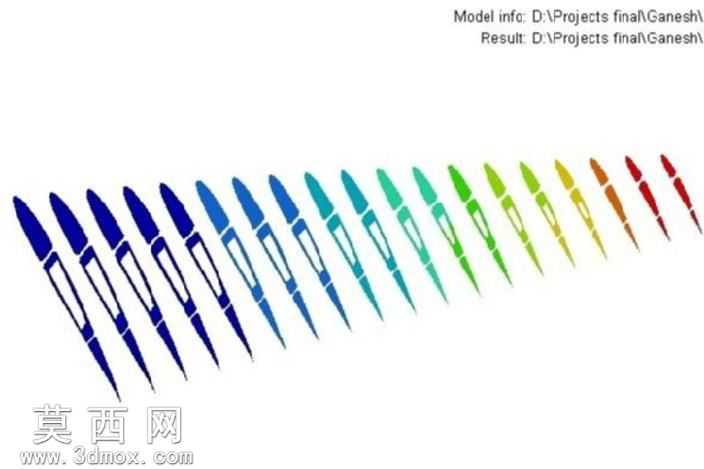

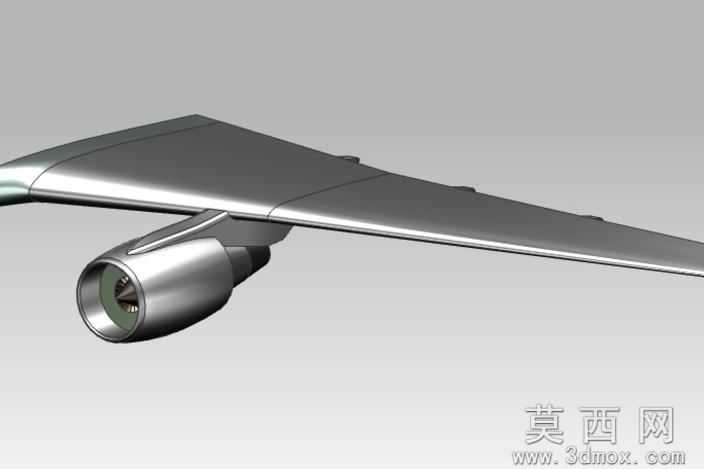

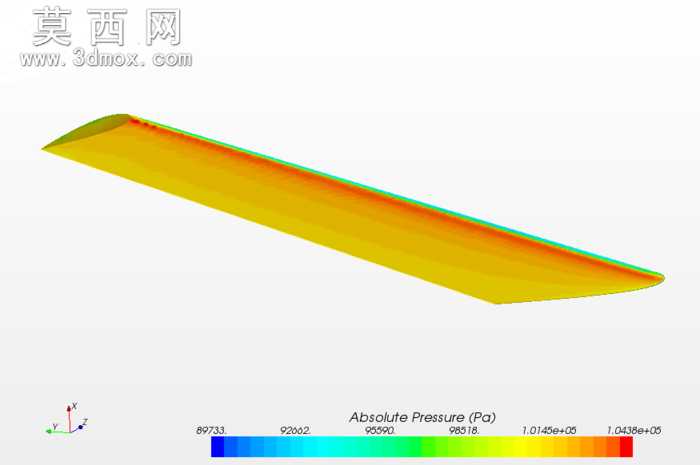

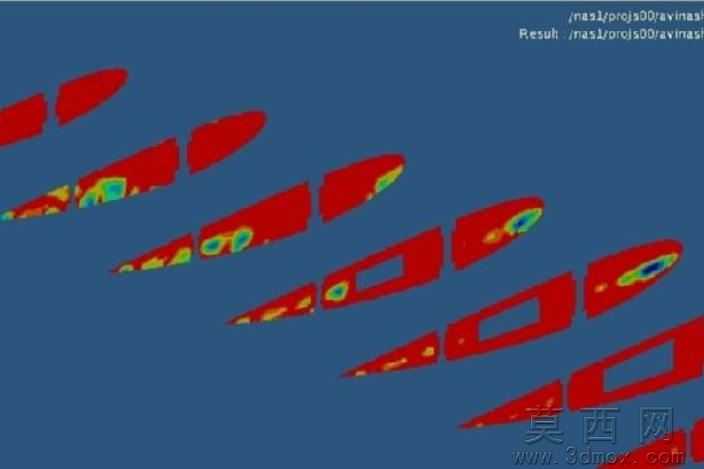

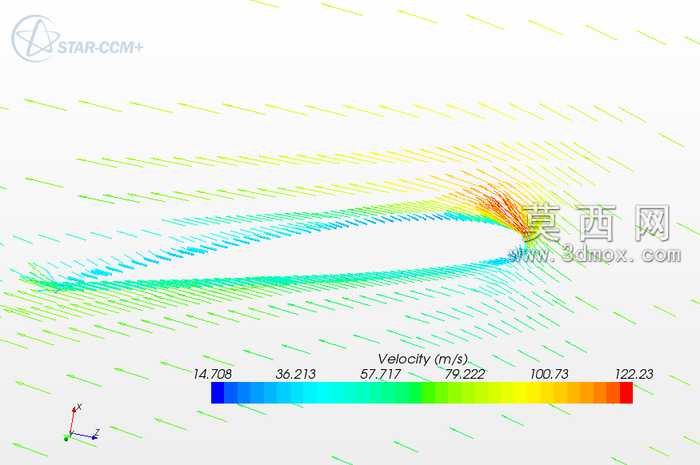

本作品围绕商用飞机机翼的全结构集成设计展开，在三维建模阶段完成机翼主体与所有附属结构的一体化组件搭建，完整还原机翼的气动外形与内部承力布局，建模过程中严格遵循商用航空器的结构设计规范，确保各部件的装配关系精准契合实际工程要求。设计阶段首先完成机翼气动外形的曲面建模，保证翼型的流线型精度符合空气动力学要求，随后搭建内部的翼肋、翼梁、蒙皮等承力结构，将吊挂的发动机短舱与机翼主体做集成化装配处理，消除不同部件间的装配间隙与结构干涉问题。在结构优化环节，设计团队基于真实飞行工况下的时间风荷载数据，将CFD软件计算得到的气动载荷条件映射到有限元分析模型中，对机翼的各承力组件开展应力与形变分析，针对翼肋结构根据应力反馈结果做拓扑优化，在保证结构强度与刚度满足适航要求的前提下，去除非承力区域的冗余材料，实现机翼整体的减重目标。渲染阶段采用金属材质模拟机翼蒙皮的航空铝合金质感，调整材质的反光度与粗糙度参数还原真实航空器的表面处理效果，发动机短舱部分采用亮面金属材质突出涡轮部件的精密质感，场景采用中性灰色背景突出机翼主体的结构细节，通过柔和的打光方案清晰呈现机翼的外形轮廓与结构衔接关系，让观者可以直观把握机翼的整体布局与集成设计特点。整个设计过程覆盖从外形建模、结构搭建、载荷分析到拓扑优化的全流程，最终得到的机翼集成模型既满足气动性能要求，又实现了结构轻量化的优化目标，可为商用飞机机翼的工程设计提供可靠的三维参考依据。
