高压工况用轴流式压缩风机叶轮结构

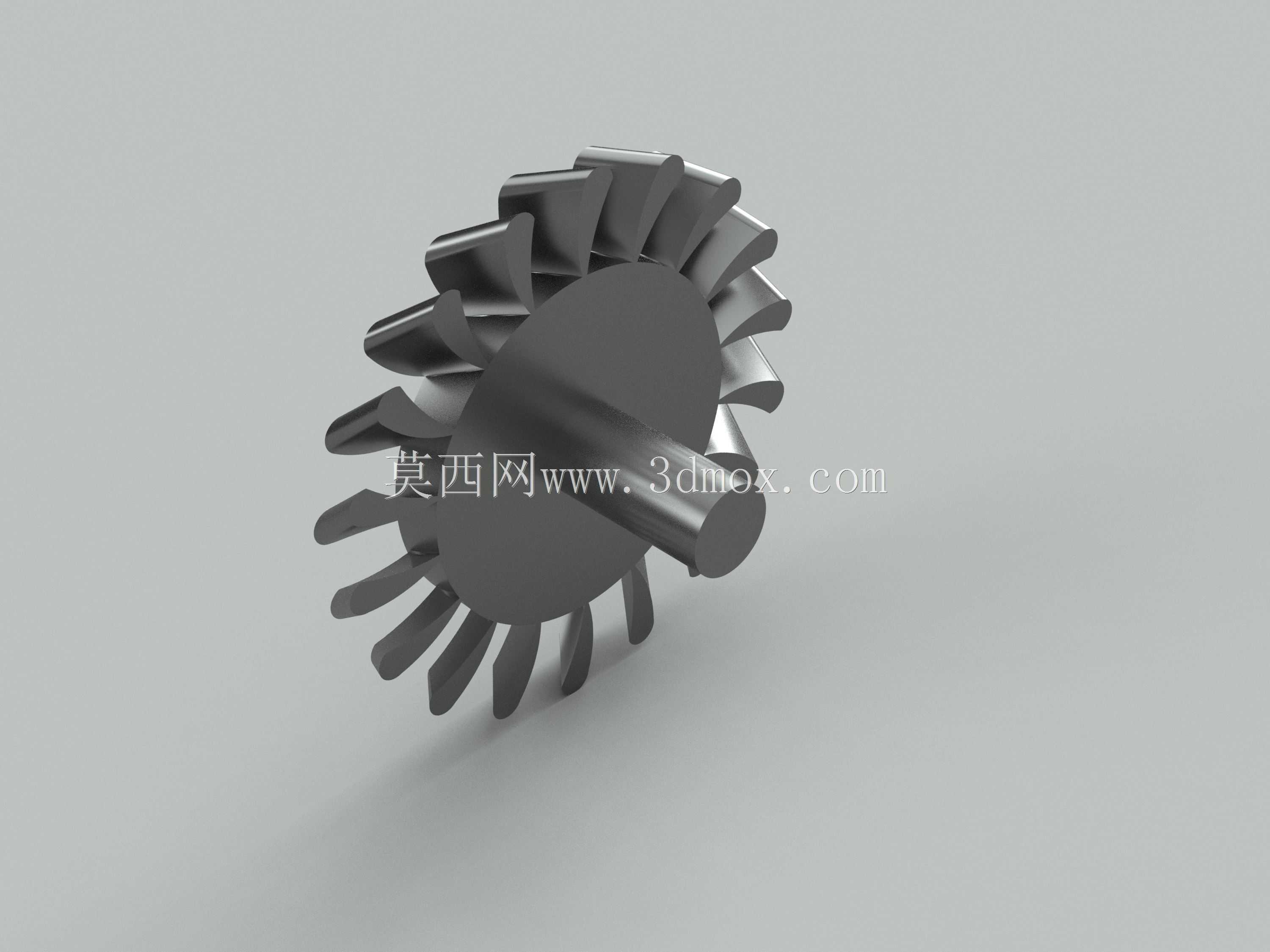

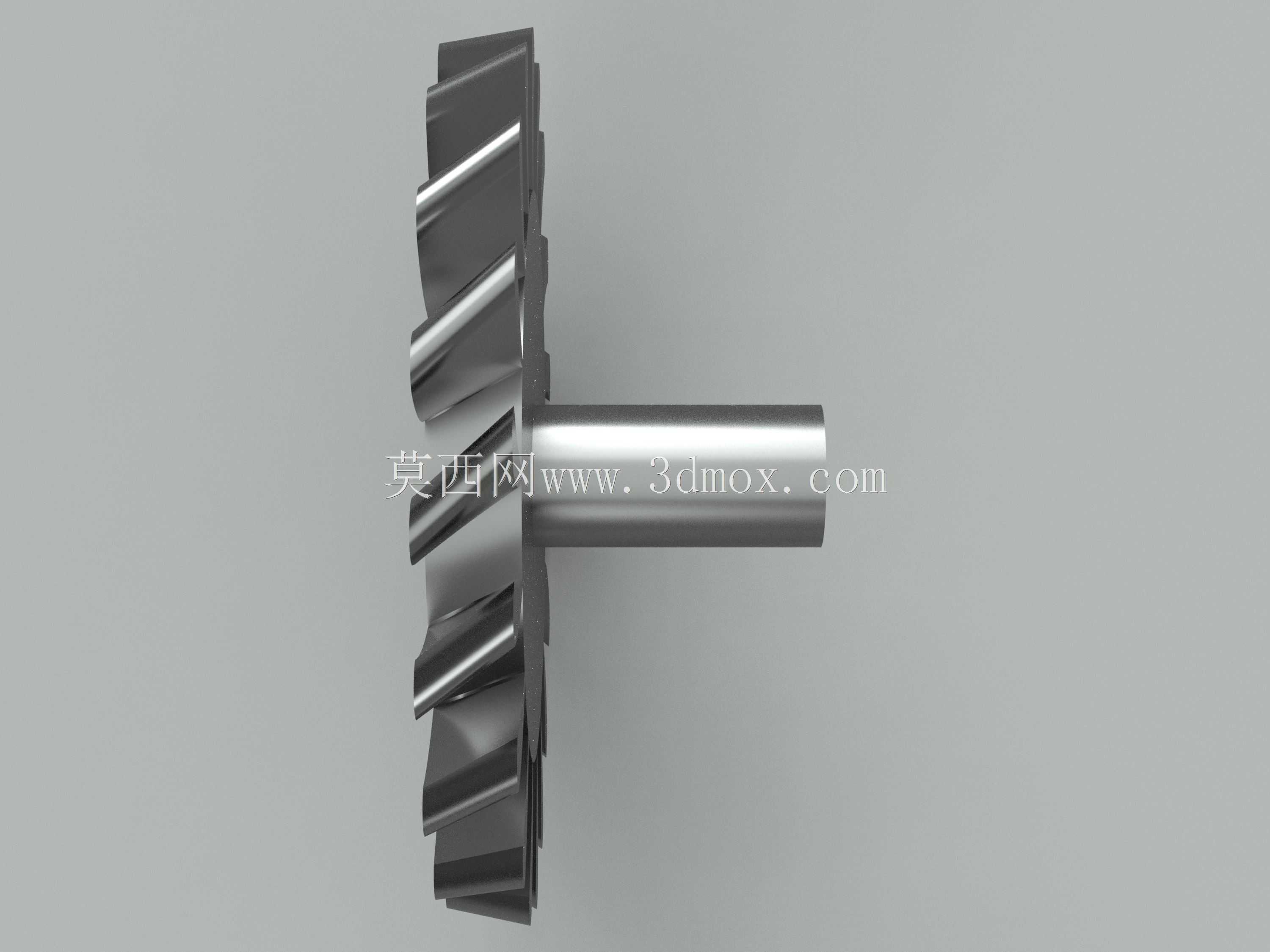

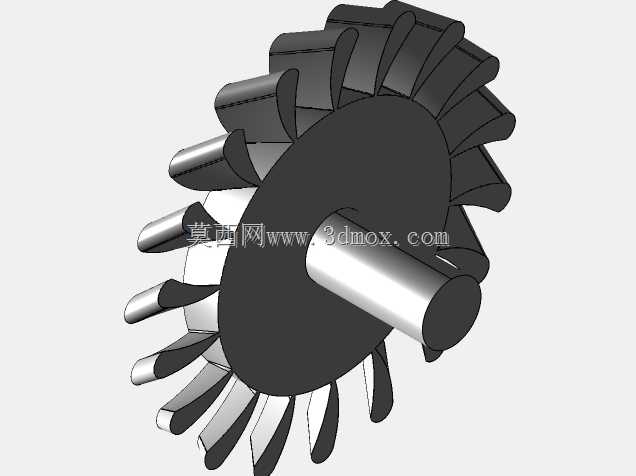

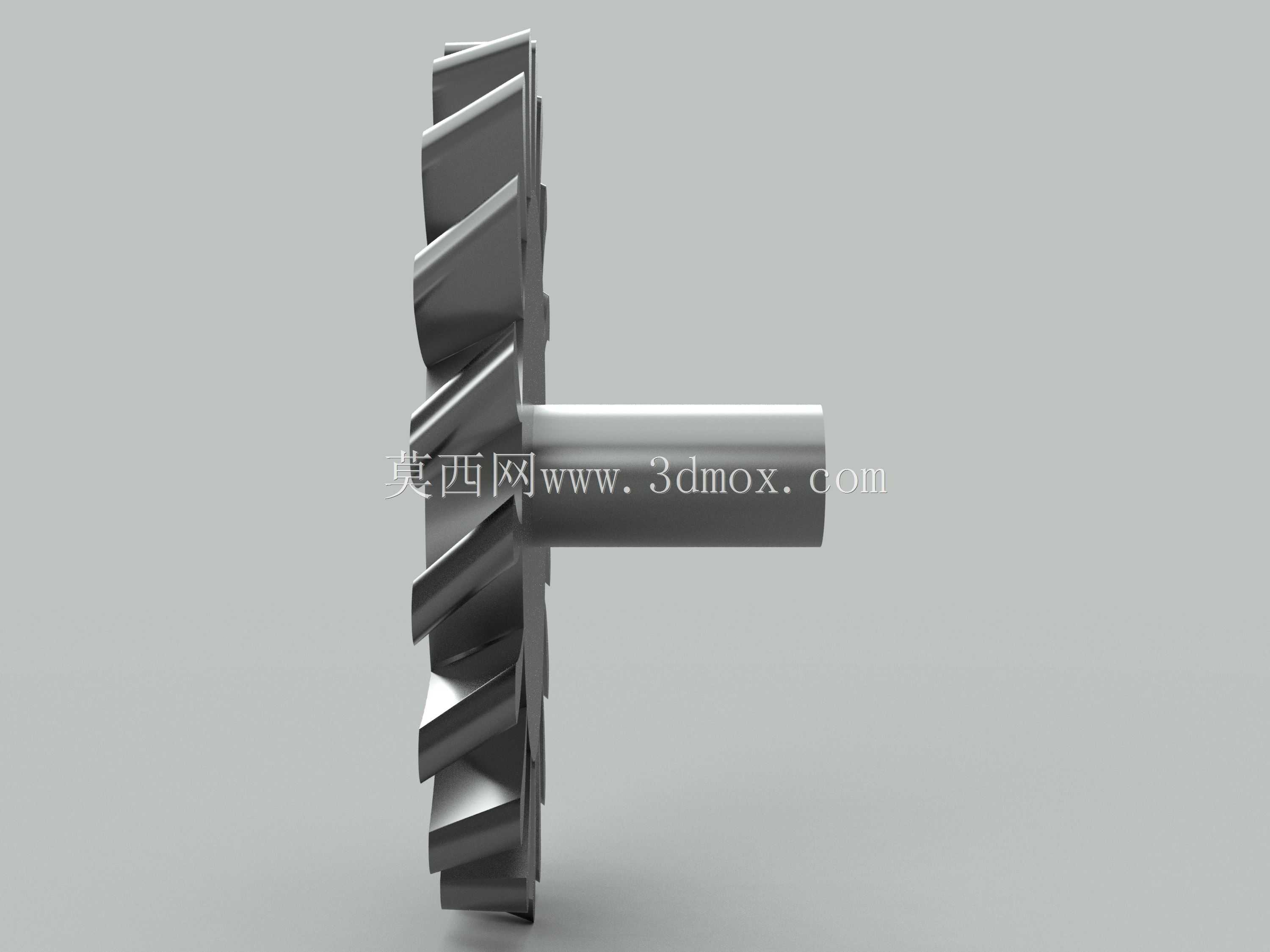

在工业高压送风、工艺气体增压的场景里，这类轴流式压缩叶轮的结构合理性直接决定整套机组的运行效率与压比稳定性。不同于普通低压通风轴流风轮，该结构针对高压应用场景做了叶型的针对性优化，叶片沿轮盘周向均匀排布，叶根与轮盘采用一体化衔接结构，避免高速旋转下的叶根应力集中问题，适配高压差工况下的长期运行载荷。从实际选型适配角度看，这类叶轮的安装边界需要匹配对应蜗壳的内径尺寸，轮盘中心的轴伸段需要与驱动轴做同轴度校准，轴段的配合公差通常选取过渡配合，保证扭矩传递过程中无偏心晃动，避免运行过程中出现动平衡失准引发的振动超标。设计过程中，叶片的翼型选取需要结合目标压比与流量参数做迭代，每一片叶片的安装角沿叶高方向做了扭转变形，适配不同叶高位置的线速度差异，减少叶顶间隙的泄漏损失，让整机峰值效率能够稳定维持在78%-85%区间，覆盖高压送风场景下的常用工况点。在实际应用端，这类叶轮多用于工艺管线的气体增压、高压环境的通风换气、小型透平压缩设备的核心做功单元，运行过程中气流沿轴向进入叶道，通过旋转叶片的做功获得压力能与动能，后续配合导叶结构可进一步将动能转化为压力能，满足系统的高压送风需求。从结构细节来看，轮盘的厚度沿径向做了渐变处理，靠近轴孔位置厚度更大，抵消离心力带来的轮盘应力，外缘位置适当减薄控制整体转动惯量，降低驱动端的启动扭矩要求。叶片的前缘做了圆角过渡处理，减少来流冲击损失，尾缘做了收薄设计，降低叶片尾迹的涡流损失，整体叶型的曲率变化平滑，避免气流在叶道内出现分离引发的喘振问题，拓宽机组的稳定运行工况范围。安装过程中需要保证叶顶与机壳的间隙控制在合理区间，间隙过大会增大泄漏损失降低效率，间隙过小则容易因为热膨胀、振动位移出现刮蹭故障，需要结合运行温度、转子跳动量做综合尺寸校核。这类结构的三维建模过程中，需要重点保证每个叶片的周向分度精度，单个叶片的型面偏差需要控制在公差范围内，否则会直接影响组装后的动平衡精度，后续做动平衡校验时，可根据实际测量结果在轮盘的对应位置做去重处理，保证高速运行下的振动值符合规范要求。
