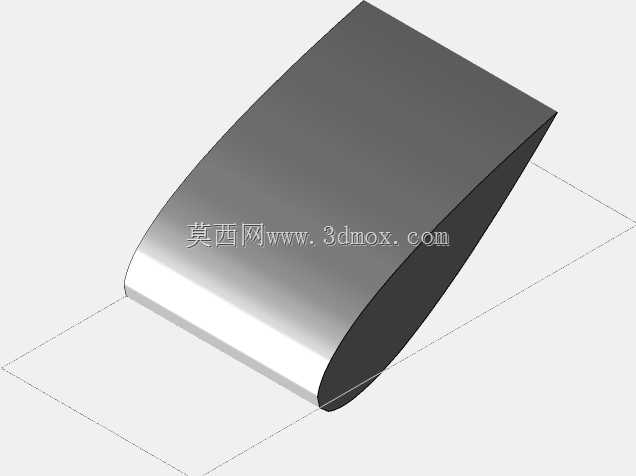

轴流压缩机定子叶片结构设计

轴流压缩机的定子叶片作为通流核心部件，直接决定整机的压比、效率与运行稳定性，在冶金高炉鼓风、大型空分装置、天然气长输管线增压、化工流程气体输送等场景中，这类叶片的气动性能与结构可靠性是设备选型与运维的核心关注项。不同于转子叶片承担能量输入的功能，定子叶片的核心作用是将上游转子出口的旋流动能转化为压力能，同时规整气流方向，为下一级转子提供符合入射角度要求的均匀流场，避免气流攻角偏差引发的分离损失甚至喘振工况。从设计逻辑来看，这类叶片的型线构建完全基于气动计算结果，叶型截面沿叶高方向存在连续的扭角变化，根截面与顶截面的弦长、安装角、型线厚度均存在差异，目的是适配沿叶高方向不同的圆周速度分布，减少径向二次流损失。叶片的叶身型面需保证连续光滑，曲率过渡无突变，避免局部低压区引发的附面层分离，同时叶根与叶顶的连接结构需匹配定子机匣的安装槽位，安装时需保证相邻叶片的栅距偏差控制在允许范围内，否则会引发流场周期性脉动，加剧叶片振动疲劳风险。在实际工程应用中，这类叶片的安装边界需严格匹配机匣的内环定位结构，叶顶与机匣内壁的间隙需控制在合理区间，间隙过大会增大泄漏损失，间隙过小则可能在机组热态运行时出现碰磨故障。叶片的实体建模过程中，需保证各截面型线的放样连续性，同时对叶根过渡区域做圆角处理，降低应力集中系数，满足机组长期变工况运行的强度要求。针对CFD仿真场景，这类叶片模型可直接导入流场计算软件，完成单流道或全流道的网格划分，开展不同工况下的气动性能核算，验证叶型设计的压升特性、效率区间以及失速裕度，为后续的结构优化、性能迭代提供基础模型支撑。建模过程中需严格对齐气动计算给出的型线坐标点，保证叶型的几何精度，避免因型面偏差导致仿真结果与实际性能出现偏差，同时预留安装定位的基准特征，方便后续装配环节与机匣、密封等相邻部件完成配合校验。
