小型可移动平口混凝土搅拌混合机

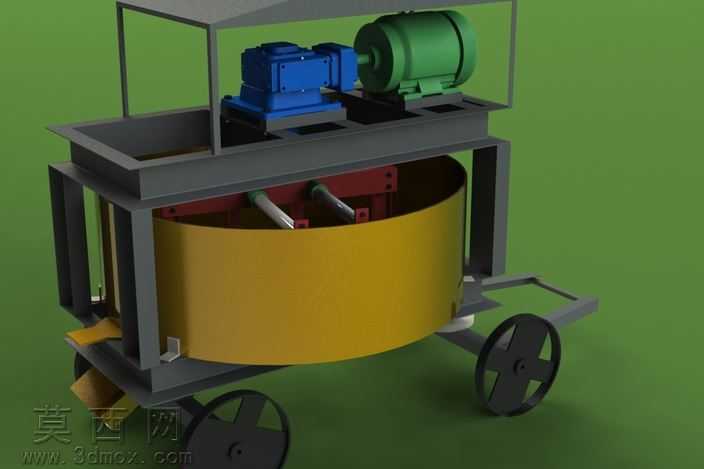

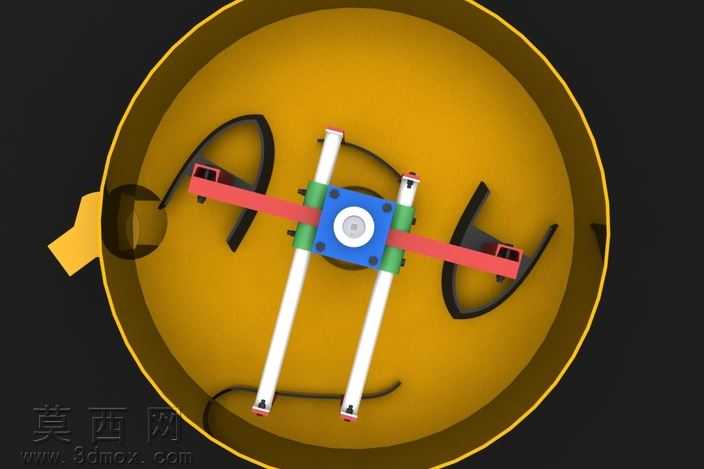

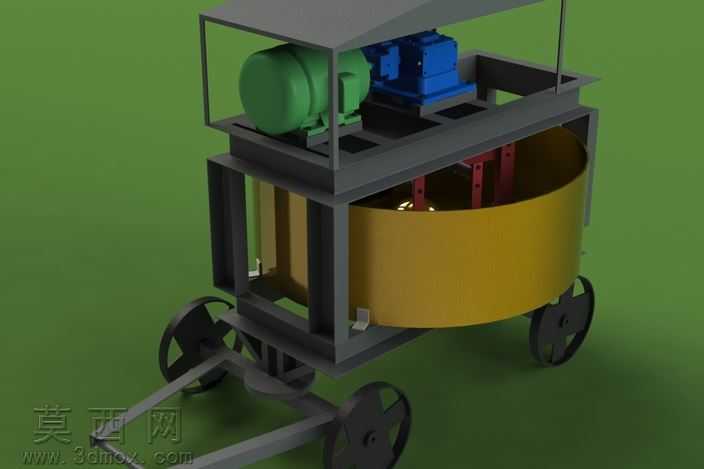

本作品为小型可移动混凝土搅拌混合设备的三维建模成果，建模过程中严格遵循小型工程搅拌作业的实际功能需求，对设备各组成部分进行1:1比例的精细化还原。首先完成设备整体承载框架的建模，采用型钢焊接式机架结构，通过三维软件的钣金与焊件模块搭建出方管拼接的承重架体，精准预留各部件的安装定位孔位，还原机架的焊接连接节点与支撑加强结构，保证架体承重逻辑的合理性。动力传动部分的建模还原了卧式电动机与齿轮减速机构的组合结构，对电动机的散热筋、接线盒、端盖等细节进行精细化刻画，对减速机的箱体、输入输出轴、连接法兰等结构做了准确的尺寸匹配，还原了动力单元与机架的安装固定方式，通过紧固件模型还原电机、减速机与机架的螺栓连接结构。搅拌工作部分为核心结构，建模时还原了圆筒形搅拌料斗的圆弧曲面结构，料斗内壁设置有耐磨衬板的安装位，内部搅拌组件还原了多组搅拌桨叶的倾斜角度、安装轴座结构，桨叶与料斗内壁的间隙按照实际作业需求做了精准控制，保证搅拌过程中物料无搅拌死角。出料结构还原了位于料斗底部的托架式出料门结构，通过铰接结构与启闭操作杆的建模，还原出料门的开合运动逻辑，实现无需停机即可卸料的功能结构。移动行走部分还原了设备底部的行走轮与牵引拖架结构，两个承重行走轮与前部辅助支撑轮的尺寸匹配设备整体承重，牵引架的铰接结构可连接牵引设备实现工地内的短距离转场。渲染阶段采用写实材质方案，机架部分赋予深灰色哑光金属材质模拟型钢喷漆效果，电动机赋予绿色铸铁喷漆材质，减速机赋予蓝色工业漆材质，搅拌料斗赋予黄色耐磨漆材质，行走轮赋予黑色橡胶与铸铁轮毂的组合材质，料斗内部的搅拌组件赋予耐磨金属材质。场景搭建采用纯色背景配合柔和的工业照明，通过多角度渲染展示设备的整体外观、动力单元布局、搅拌结构细节与移动机构特征，清晰呈现设备紧凑小巧的结构特点，还原其适用于小规模混凝土搅拌作业、转场灵活、卸料无需停机的设计优势，整体建模过程兼顾结构准确性与视觉写实性，完整呈现该小型搅拌混合设备的全部设计细节与功能逻辑。
