VSI立式冲击式石头破碎设备结构模型

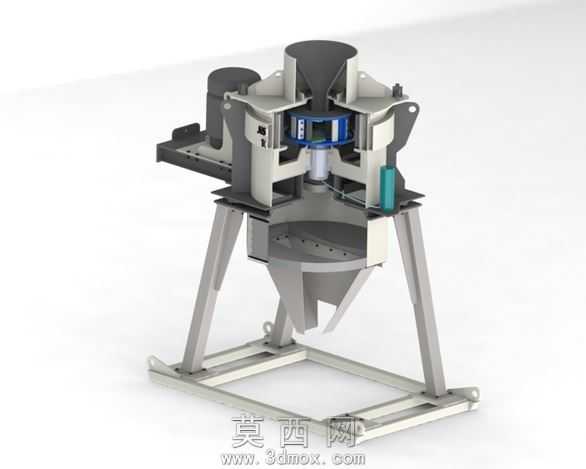

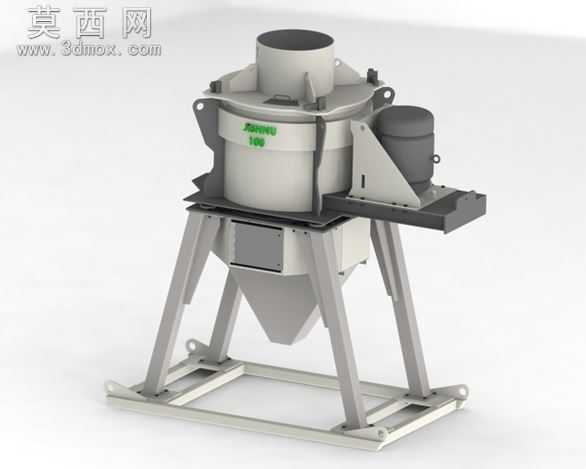

本模型为垂直轴冲击式石头破碎机的完整三维结构模型，建模过程严格遵循真实工业设备的尺寸比例与装配逻辑，通过三维建模软件完成全零部件的参数化搭建，完整还原了该类破碎设备的核心结构与运行逻辑。模型整体采用立式框架式布局，底部为方形焊接支撑底架，搭配四条斜向支撑腿承载上部主机主体，保证设备运行时的结构稳定性，支撑结构的型材截面、焊接连接位都做了精细化还原，符合重型矿山设备的结构强度设计逻辑。上部主机部分完整还原了进料斗、分料器、涡动破碎腔、叶轮总成、传动电机、出料斗等核心部件：顶部的进料斗采用渐缩式喇叭口设计，引导待破碎物料顺畅进入设备内部；分料器结构可将进料分为中心进料与瀑落进料两路，匹配不同破碎工况的进料需求；涡动破碎腔的内部衬板、护板结构都做了细节建模，还原物料在腔内自衬破碎的空间形态；叶轮总成作为核心做功部件，模型还原了其叶轮体、耐磨块、流道的结构形态，清晰展示物料被高速叶轮甩出撞击破碎的工作路径；侧置的传动电机通过支架固定在主机架上，安装位的调节结构也有体现，可直观展示传动系统的装配关系；下部的锥形出料斗设计可引导破碎完成的物料顺畅排出设备，避免积料堵料。模型在渲染阶段采用工业设备常用的金属材质体系，机架、支撑腿采用哑光钢材材质，还原焊接钢结构的质感；电机外壳采用铸铁哑光材质，还原重型电机的外观特征；破碎腔内部的耐磨部件采用高铬铸铁的深色金属质感，区分不同功能部件的材质差异；整体渲染采用柔和的工业展示光照，无过度夸张的光影效果，清晰呈现各部件的装配关系与结构细节。设计思路上围绕VSI破碎机“石打石”的核心破碎原理展开，所有结构设计都服务于物料破碎的工作流程，减少不必要的冗余部件，同时还原了真实设备中易维护的结构设计，比如侧置的检修位、可更换的衬板安装位等，让模型既具备结构展示价值，也能清晰传递该类设备的工作原理与设计逻辑，可用于矿山破碎设备的结构教学、方案展示等场景。
