脚踏操作式水平轴切削加工设备

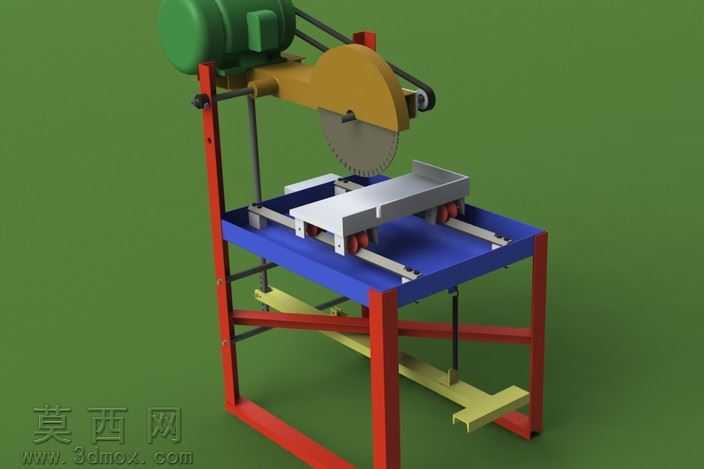

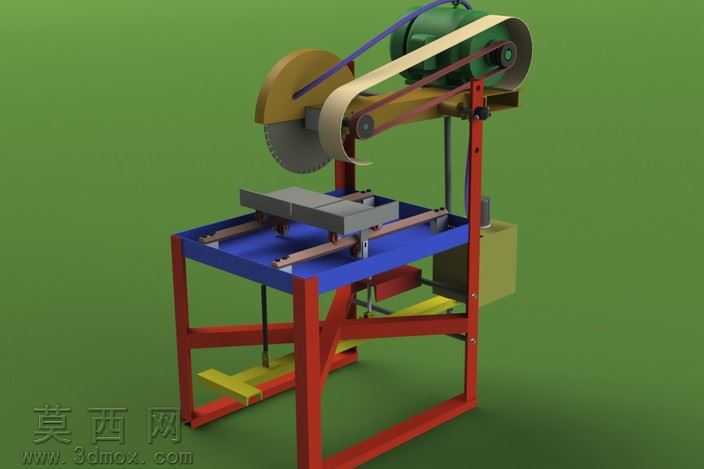

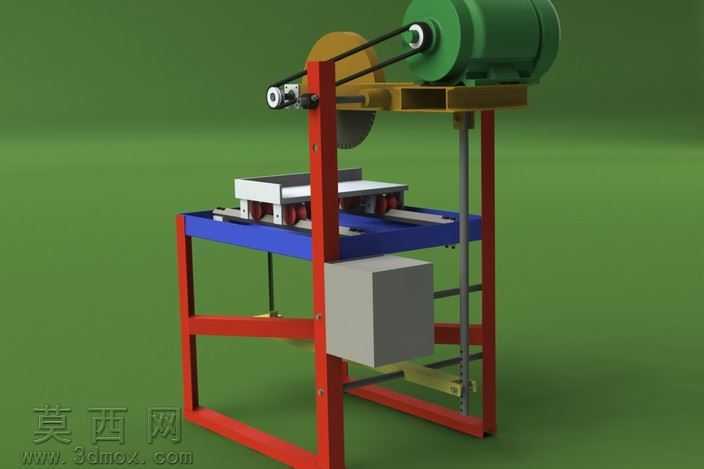

本作品为脚踏操作式水平轴切削设备的三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，先完成各独立零部件的参数化建模，再按照实际装配约束完成整机组合，确保各运动部件的相对位置、活动行程符合设计预期。渲染阶段采用写实工业渲染方案，为机架部分赋予哑光红色金属漆材质，还原型钢焊接机架的表面质感；工作台面设置为蓝色耐磨工程塑料材质，匹配实际加工场景中工作台的防滑耐磨属性；切削动力端的电机外壳赋予深绿色铸铁烤漆材质，传动皮带、带轮分别赋予橡胶、镀锌金属材质，冷却系统的箱体赋予磨砂灰色工程塑料材质，各部件材质区分清晰，光影效果贴合工业车间的自然光照明，能够直观呈现设备的外观形态与结构布局。结构设计上，设备采用立式红钢焊接框架作为承载主体，上部安装电机与切削锯片的动力总成，通过皮带传动实现动力传递，中部设置可沿导轨滑移的工件工作台，工作台配备定位工装以固定待加工工件，下部设置脚踏操控机构，通过连杆结构控制切削头的进给动作，无需手动操作进给手柄，解放操作人员双手以稳定扶持工件；同时设备集成冷却供刀系统，冷却管路沿机架立柱布设，可在切削过程中持续为刀具供给冷却液，降低切削温度延长刀具寿命，切削头的安装角度可通过调节机构进行调整，能够适配不同角度的切削边角加工需求，工作台的参考线标识可辅助工件快速定位，保障切削位置精度。设计思路围绕小型加工场景的手动切削需求展开，采用脚踏操控的进给方式优化操作体验，兼顾结构稳定性、操作便捷性与功能实用性，整体结构紧凑，各功能模块布局合理，无冗余结构设计，能够满足小型工件的定长、定角切削加工需求，建模过程中对各活动部件的运动干涉进行了校验，确保脚踏进给、工作台滑移、角度调节等动作均可顺畅实现，完整还原了设备的设计功能与结构特征。
