双筒卧式多介质混合搅拌设备结构模型

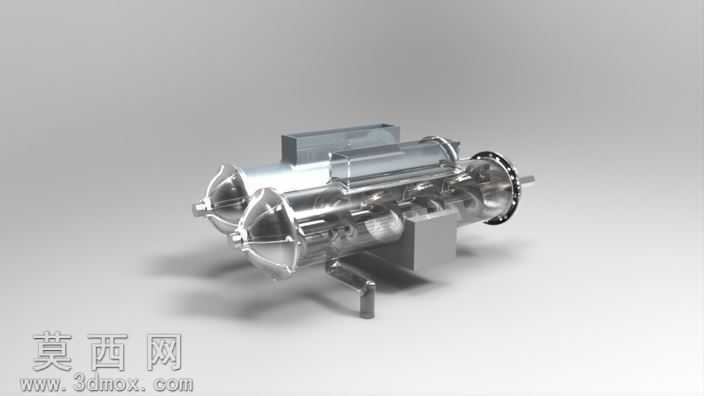

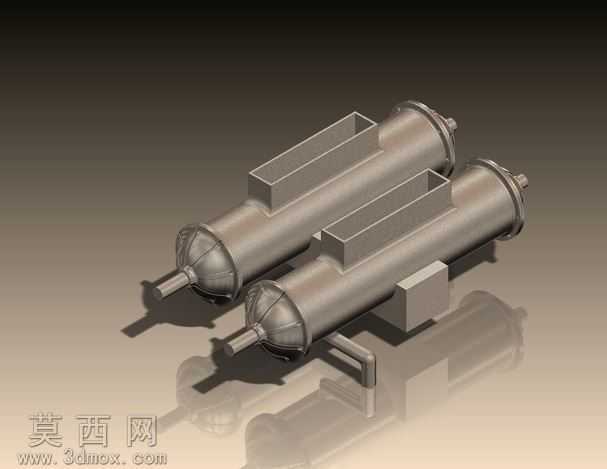

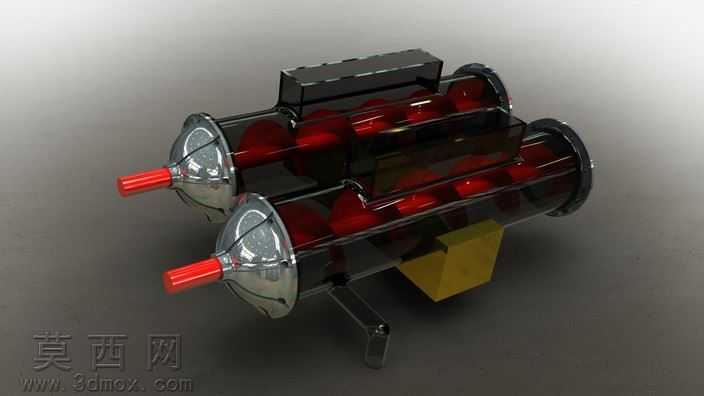

本模型采用三维参数化建模方式完成双筒卧式搅拌设备的全结构构建，建模过程中严格遵循工业搅拌设备的实际尺寸比例，对设备的核心功能结构做了完整还原。模型主体为两个平行布置的卧式承压筒体，筒体两端采用标准椭圆封头结构，封头处预留搅拌轴穿装定位结构，轴端做了密封配合面的细节建模，还原实际设备的轴封安装位结构。每个筒体上部设置敞口式进料槽结构，进料槽采用矩形截面设计，槽体与筒体上表面做了平滑过渡的焊接结构建模，还原实际生产中物料投入的导流结构；筒体侧下方设置出料接管结构，接管处做了法兰连接面的细节刻画，可直观呈现物料排出的通路结构。建模过程中对筒体外部的支撑鞍座、加强筋结构做了完整呈现，支撑结构与筒体的连接位置、筋板排布均参照工业搅拌设备的设计规范设置，保证结构受力逻辑符合实际工程要求。渲染阶段采用金属哑光材质模拟筒体的不锈钢加工质感，对筒体表面做了轻微的磨砂纹理处理，还原工业设备的真实表面状态；场景采用渐变深棕背景配合软阴影效果，将双筒结构的空间层次清晰呈现，通过光影对比突出筒体的圆柱曲面特征与外部结构的轮廓细节。设计思路上采用双筒并行布置的结构方案，可实现不同配比物料的同步拌合作业，适配水泥、泡沫、土壤、水等多相介质的混合工况，筒体内腔预留的搅拌组件安装空间可适配桨叶式、螺带式等多种搅拌结构，满足不同混合均匀度要求的作业场景；模型对各部件的装配关系做了清晰的层级划分，不同结构部件独立成组，可直接用于设备结构展示、装配工艺模拟以及后续的工程图导出工作，整体建模精度满足工业设计阶段的方案验证需求，能够直观呈现该类卧式搅拌设备的整体布局与核心结构特征。
