滚花螺纹插入式紧固件结构设计方案

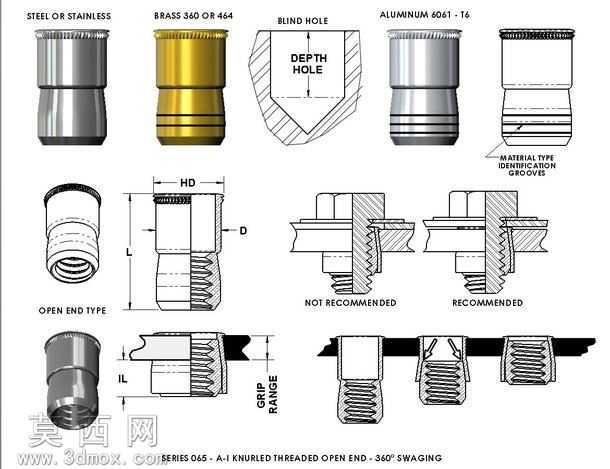

本作品为滚花螺纹插入式连接紧固件的三维参数化建模成果，建模过程严格遵循机械设计规范与实际加工工艺要求，完整还原了该类紧固件的全部结构细节与装配逻辑。建模阶段首先基于产品功能需求确定核心尺寸参数，区分开口端型与盲孔型两类结构变体，分别适配不同的安装场景与密封要求：开口端型采用贯通式内螺纹设计，可实现长螺杆的贯穿连接；盲孔型设置明确的深度限位台阶，避免安装时螺纹攻穿基材，同时预留足够的螺纹啮合长度保证连接强度。外表面的滚花结构是该产品的核心设计要点，建模时通过螺旋扫描与阵列特征精准还原滚花纹路的齿形角度、齿距与握持范围参数，该结构可在安装时嵌入基材内壁，大幅提升抗扭转、抗拔出的连接可靠性，避免紧固件在受载时出现跟转松脱问题。材质适配方面，模型分别配置了钢/不锈钢、黄铜360/464、铝合金6061-T6三类常用五金材质的渲染方案，通过调整材质的粗糙度、金属度、反射率参数，真实还原不同材质的表面质感：不锈钢材质呈现冷调金属光泽与细微的机加工纹理，黄铜材质还原暖金色金属质感与轻微的氧化层效果，铝合金材质则体现轻质金属的亚光银白质感。结构设计上重点优化了安装端的导入倒角，降低压入安装时的阻力，同时在滚花区域与螺纹区域之间设置退刀槽结构，既符合机加工工艺要求，也能避免应力集中导致的部件断裂。装配验证阶段通过干涉检查功能，模拟了推荐安装方式与非推荐安装方式的装配效果，明确标注了非推荐方式存在的螺纹啮合不足、基材易开裂等问题，直观呈现正确安装的结构优势。整体模型尺寸链完整，所有特征参数可编辑调整，能够直接用于工程出图、加工生产指导以及装配工艺仿真，为薄板类基材的螺纹连接场景提供可靠的标准件参考方案。
