航模直升机尾动臂伺服安装固定支架

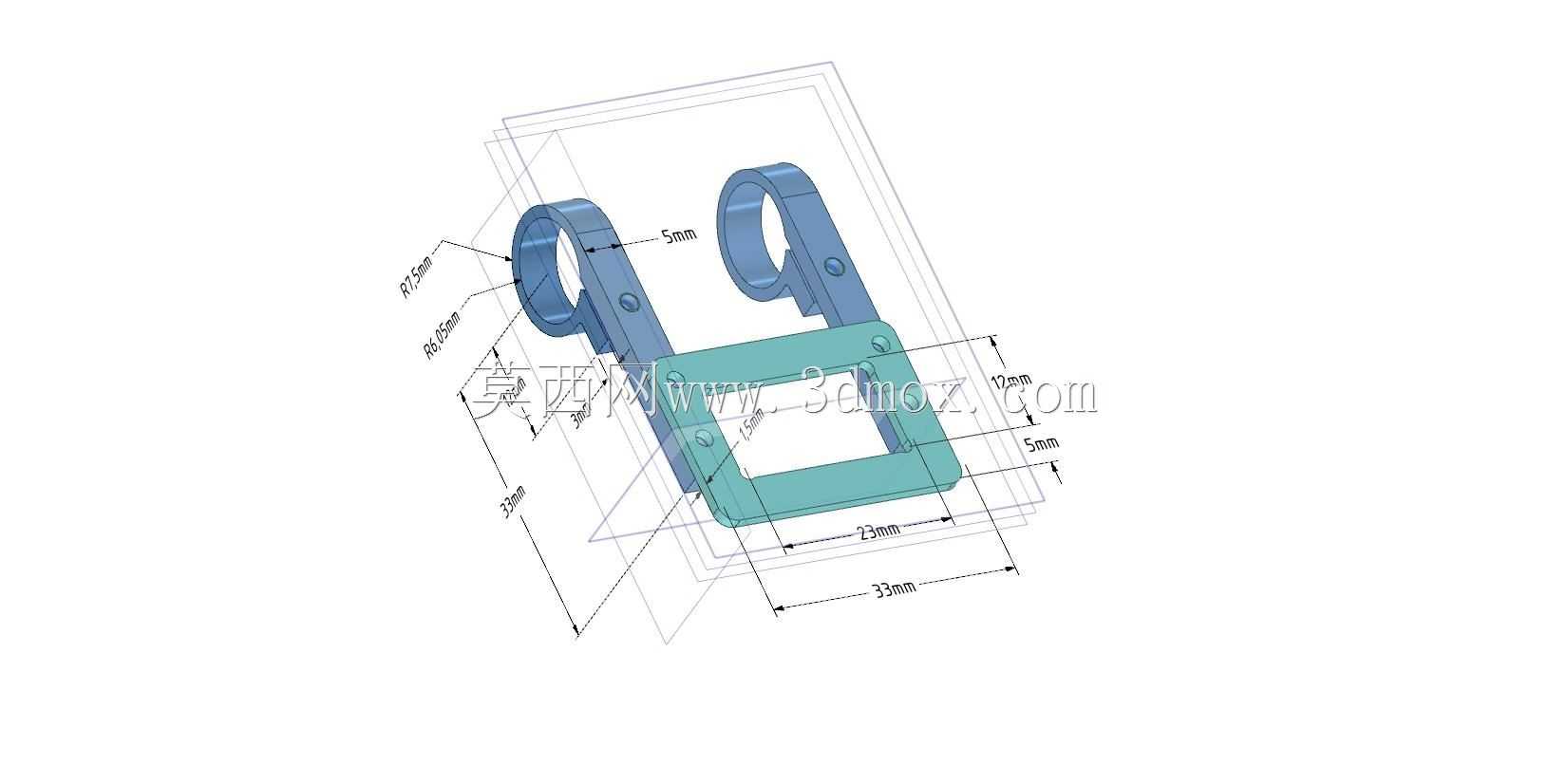

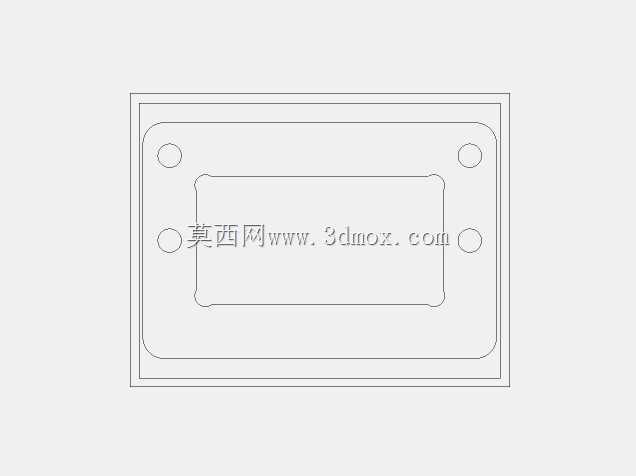

该支架应用于450级航模直升机尾动臂段，核心作用是为尾舵伺服机构提供可靠的安装基准，同时承担尾动臂与舵机之间的载荷传递功能，是航模尾操纵系统里的关键承力连接件。航模飞行过程中尾舵需要高频响应舵机指令调整尾桨 pitch，支架既要承受舵机往复动作带来的交变载荷，还要抵消尾桨旋转产生的振动传导，避免舵机安装位出现松旷导致尾舵操纵滞后甚至失效。从结构设计来看，支架采用分体式卡箍加底部承托板的组合构型，上部两个环形卡箍用于抱紧圆形截面的尾动臂管，卡箍开口处预留锁紧间隙，装配时通过紧固件收紧即可实现与尾管的无相对滑动固定，无需在尾管上额外加工定位孔，不会破坏尾管的结构强度，也方便调整舵机在尾臂上的轴向安装位置，适配不同拉杆长度的尾操纵布局。底部的矩形承托板是舵机的安装基面，板面上预留的安装孔位完全匹配标准微型舵机的安装孔距，舵机贴合安装后重心落在尾管轴线的正下方，能尽可能降低尾段的偏心重量，减少飞行过程中尾段的振动耦合。从尺寸边界来看，上部卡箍的内径适配450级直升机常用的尾管外径，卡箍宽度5mm，两个卡箍的轴向间距19mm，足够的卡箍间距可以保证支架与尾管连接的抗扭转能力，避免舵机大扭矩输出时支架绕尾管转动。底部承托板的长度32mm、宽度13mm，承托板与卡箍连接的立板高度5mm，整体结构的外轮廓尺寸紧凑，不会超出尾管的外围护件安装空间，也不会和尾拉杆的运动路径产生干涉。设计时特意将卡箍与承托板的连接部位做了圆弧过渡处理，避免应力集中，在保证结构强度的前提下尽可能削减非承力区域的材料厚度，控制整体零件重量，符合航模配件轻量化的设计要求。装配过程中，先将两个卡箍套入尾动臂管，调整到预设的安装位置后预紧锁紧紧固件，再将舵机固定在底部承托板上，连接舵机摇臂与尾桨操纵拉杆，通电测试舵机全行程动作无卡滞后，最终锁死卡箍的紧固件即可完成安装，整个装配流程无需专用工装，日常维护时拆卸调整也十分便捷。该结构的刚度匹配经过针对性优化，既不会因为刚度过高导致尾段振动直接传导到舵机内部损坏电子元件，也不会因为刚度过低导致舵机动作时支架形变，保证尾舵操纵的线性度与响应速度，适配绝大多数450级电动及油动航模直升机的尾舵改装与装机需求。
