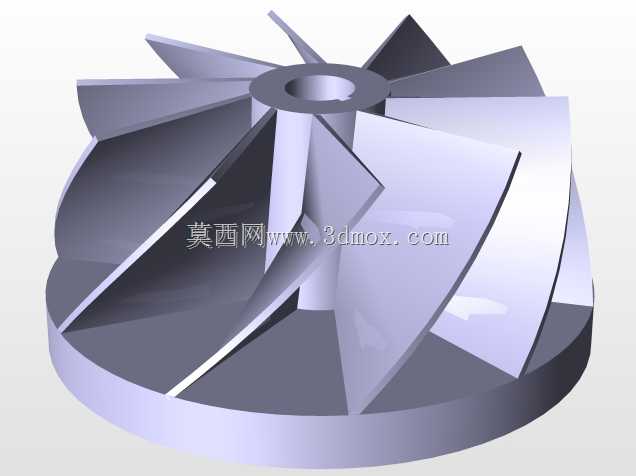

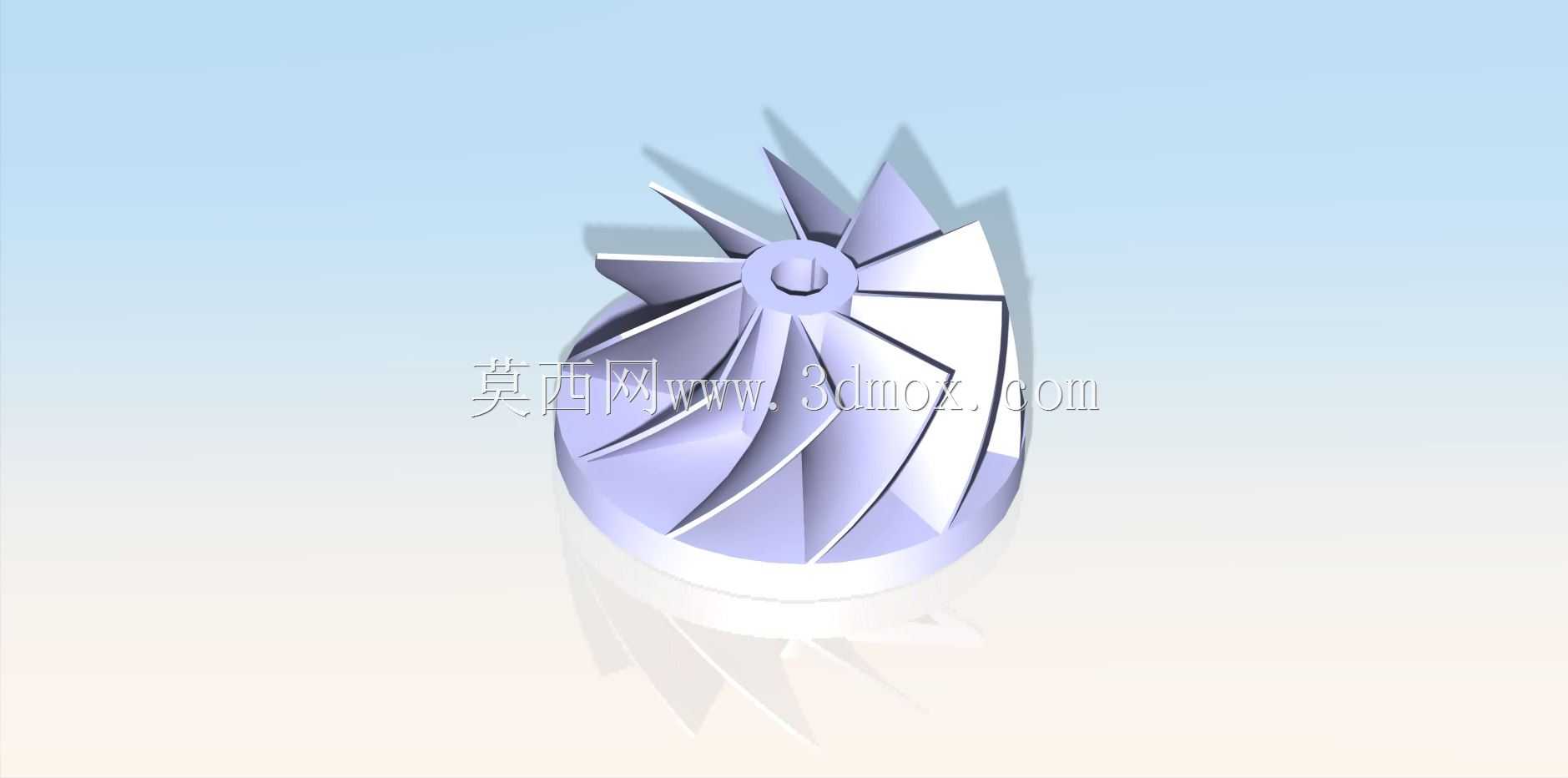

直径80mm离心式叶轮叶片结构设计

这款直径80mm的叶轮叶片，是小型离心式流体输送设备的核心做功部件，常见于微型离心风机、小型清水泵、台式吸尘设备、紧凑型气动输送装置的核心腔体内，承担着将输入的轴功转化为流体压力能与动能的核心作用，直接决定配套设备的流量、压头、运行效率与气动噪声水平。

从实际应用场景来看，这类小尺寸叶轮适配功率在百瓦级的驱动单元，多用于桌面级工业散热模组、小型医疗负压吸引设备、实验室小型流体循环装置、家用净水设备增压单元等对安装空间有严格限制的场合，安装时需要匹配对应蜗壳的流道型线，叶片外缘与蜗壳内壁的径向间隙通常控制在0.3-0.5mm区间，间隙过大会造成流体回流损失，拉低整机运行效率，间隙过小则容易在高速转动时出现剐蹭，引发运行振动与异响。

设计层面采用了后弯式叶片构型，叶片型线沿轮毂径向平滑延展，从轮毂处的根部到轮缘处的叶顶，叶片安装角沿径向做渐变处理，能够在额定转速下有效控制流体在叶道内的流动分离，降低叶道内的涡流损失，相比直叶片构型，后弯式叶片的运行效率更高，功率随流量变化的曲线更平缓，配套驱动电机不容易出现过载工况。轮毂中心设置了标准的轴孔与键槽定位结构，能够直接与对应直径的电机输出轴配合，通过键连接传递扭矩，轴向依靠轴端挡圈完成限位，安装时需要保证叶轮端面与电机轴的垂直度，避免转动时出现端面跳动，影响运行平稳性。

叶片的厚度从根部到叶顶做了均匀减薄处理，既保证了根部与轮毂连接位置的结构强度，能够承受额定转速下的离心载荷与流体交变冲击，又尽可能降低了叶顶位置的材料占用，减少叶轮整体的转动惯量，降低驱动电机的启动负载。整体结构为一体化构型，不存在分体装配的连接缝隙，避免了长期运行过程中缝隙积尘、积液引发的动平衡失效问题，出厂前通常会做动平衡校正，将剩余不平衡量控制在G2.5级以内，保证高速转动时的振动幅值控制在允许范围内。

在选型匹配时，需要结合配套设备的设计流量与压头参数，核对叶轮的进出口直径、叶片出口安装角、叶道宽度参数是否匹配流道设计，避免出现选型不当导致的设备性能不达标问题，安装完成后需要做试运行测试，检查转动过程中是否存在异响、电流超标等异常情况，确认无剐蹭、动平衡达标后再投入正式使用。
