通用电动喷气式发动机轻量化支架结构

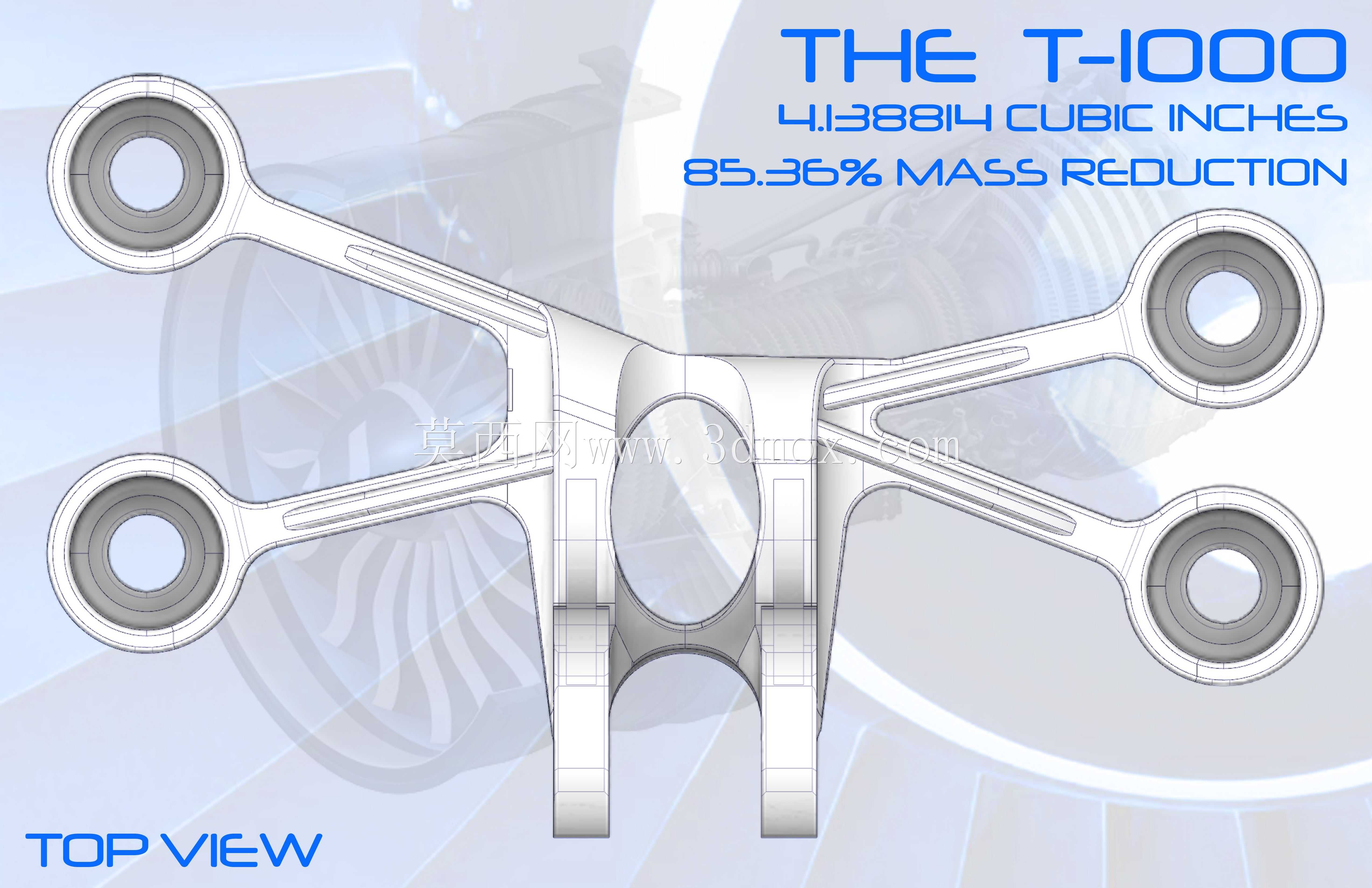

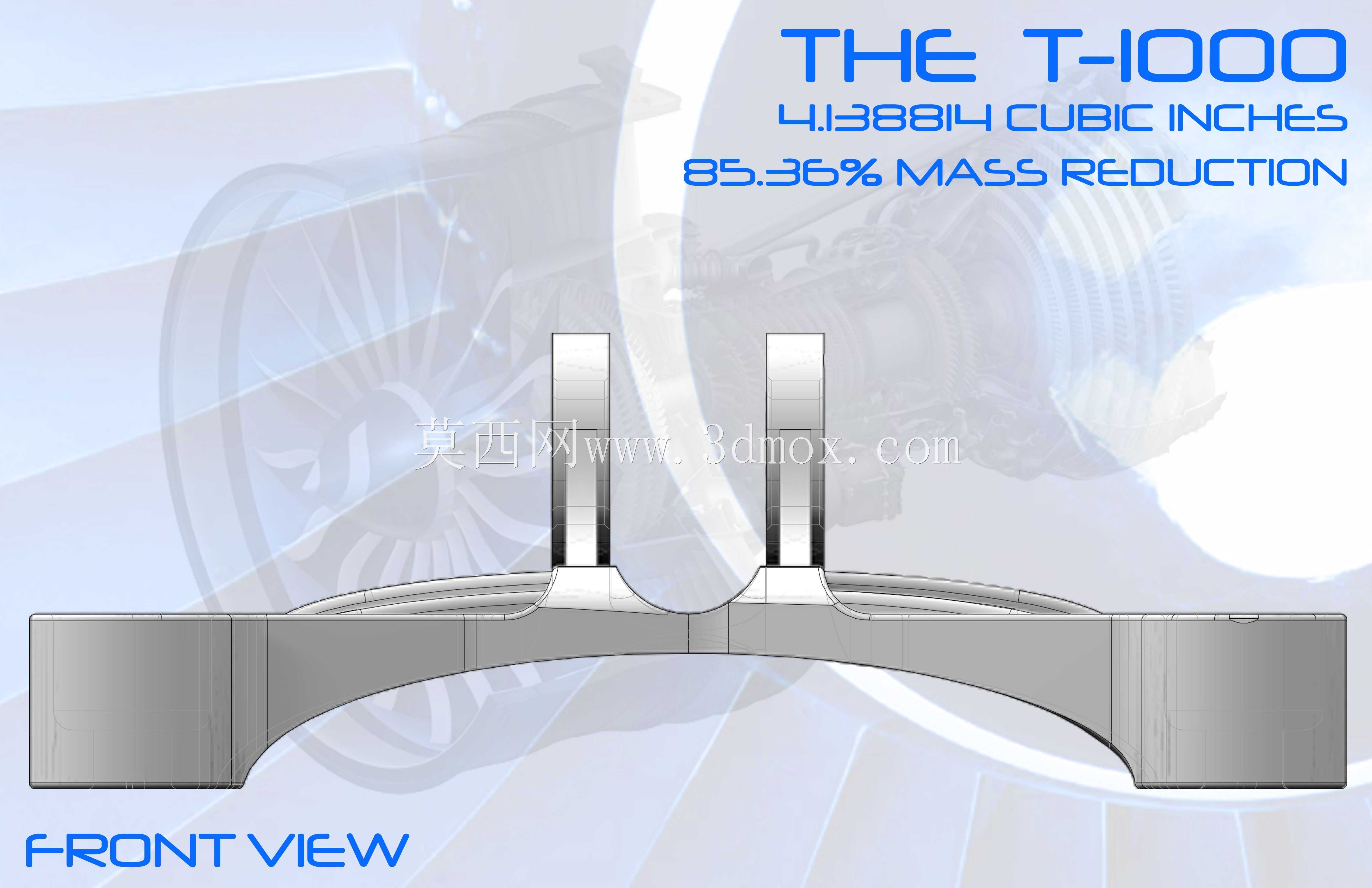

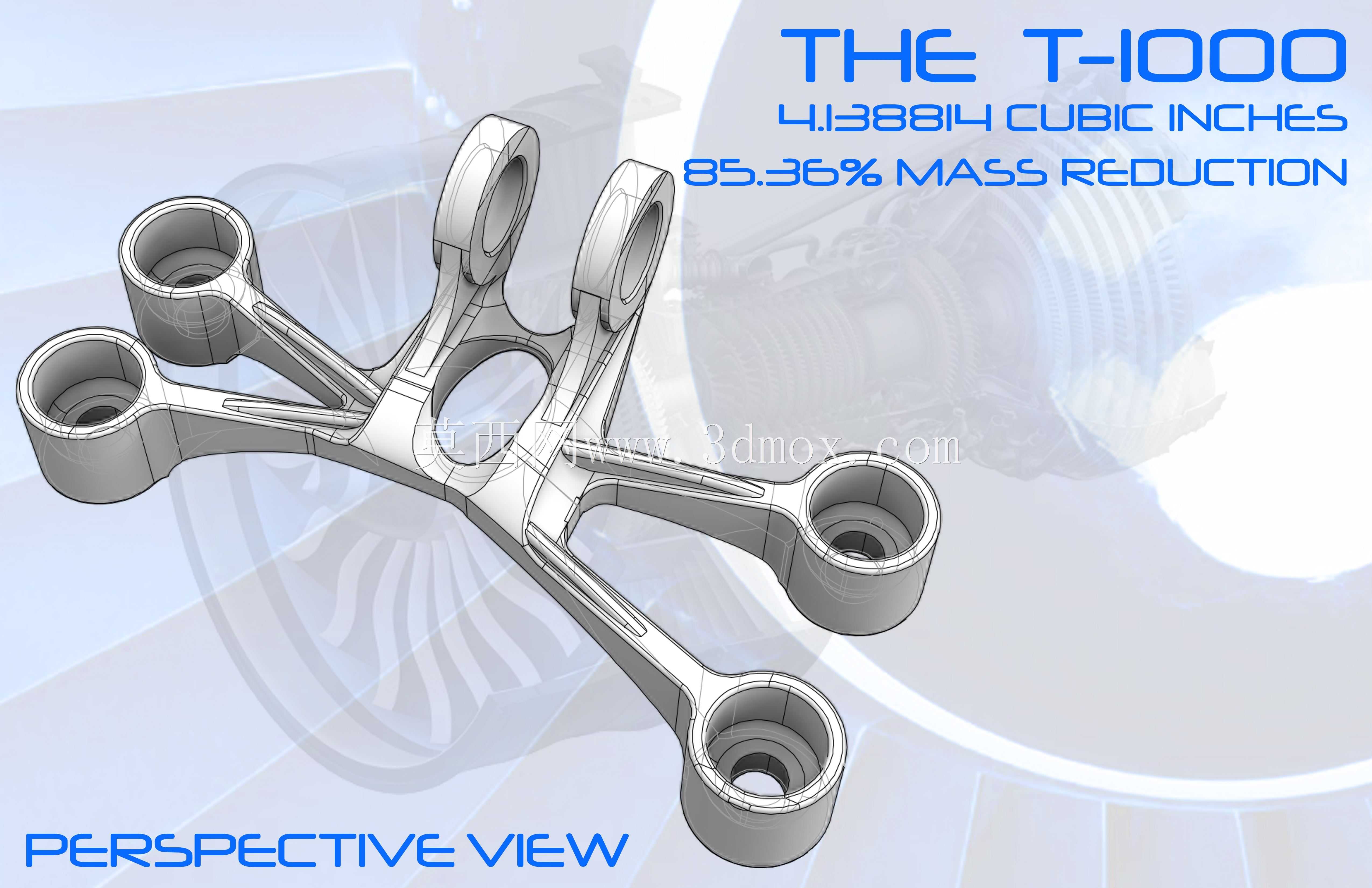

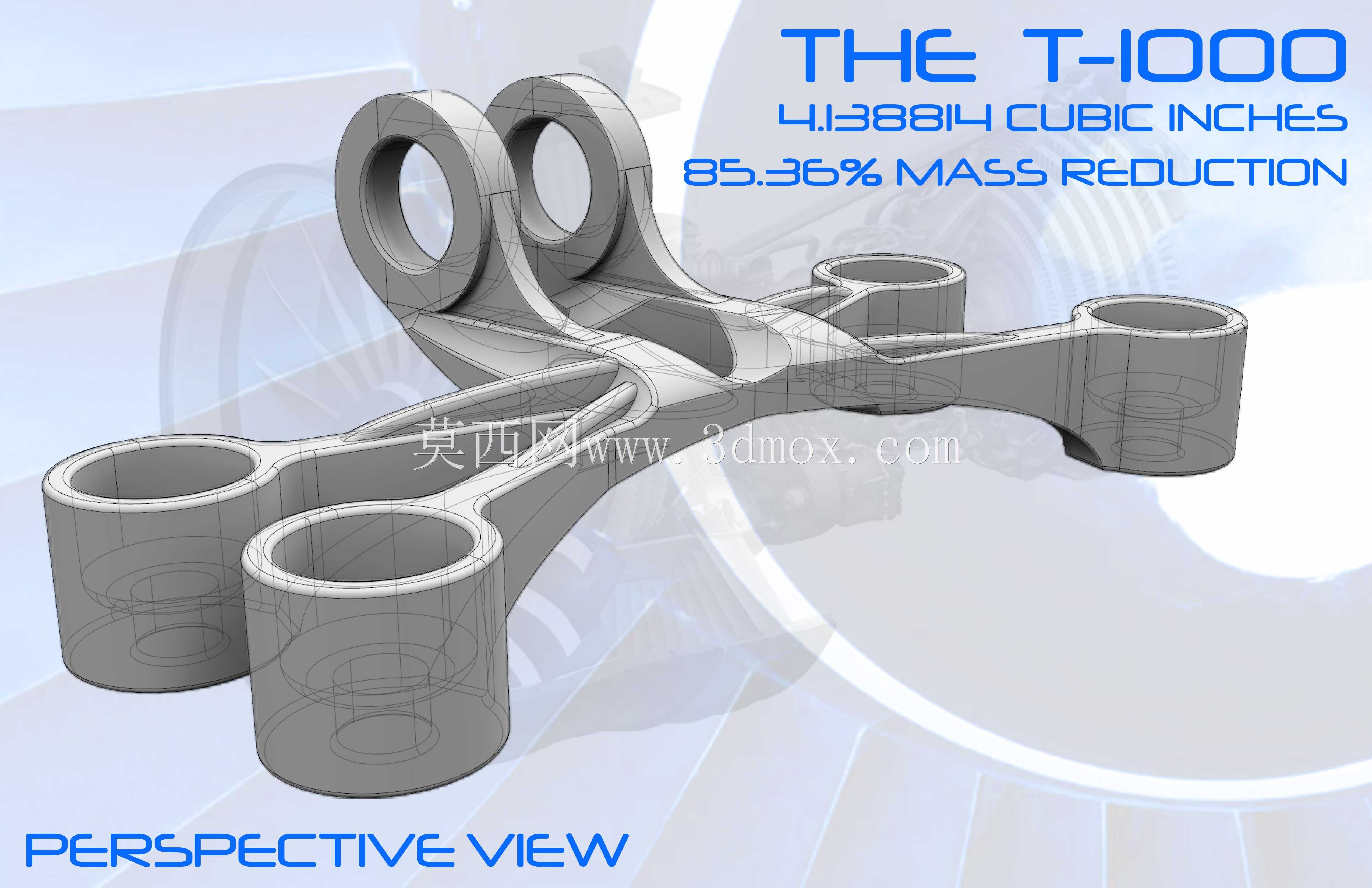

在通用电动喷气发动机的整机配套结构中，支架作为核心承力构件，直接决定了动力单元与机身连接的可靠性，同时也是动力段重量控制的关键环节。这款支架的设计核心围绕“保强度、降自重”的双重目标展开，需要同时覆盖三类典型工况的载荷承载需求：发动机运转过程中的持续振动载荷、飞行姿态调整时的交变冲击载荷，以及极端工况下的瞬时过载载荷，三类载荷的边界条件在设计初期就通过工况模拟完成了载荷谱的梳理，确保每一处承力路径都能对应实际受力需求。从结构形态上看，这款支架采用多臂式辐射布局，六个连接端分别对应发动机本体的安装点位与机身侧的固定点位，每一条承力臂都采用了变截面的拓扑优化形态，在载荷传递的主路径上保留足够的材料截面，在非承力区域则通过镂空、减薄的方式去除冗余材料，最终实现了85.36%的减重幅度，整体有效承载体积控制在4.15立方英寸级别，远低于同承载能力传统支架28.25立方英寸的体积水平。在实际应用场景中，这类轻量化支架主要适配小型通用电动喷气动力平台，可用于轻型电动飞行器、试验类喷气动力装置的配套安装，安装边界上需要匹配对应发动机的安装孔位坐标，六个连接端的同轴度、端面平面度都有严格的公差要求，避免安装后出现附加应力，影响发动机的运转精度与支架的疲劳寿命。设计过程中没有采用传统的等截面加强筋布局，而是顺着载荷传递的流线方向布置承力肋，每一处过渡圆角都经过应力集中校核，避免在交变载荷下出现疲劳裂纹，同时支架的整体重心与发动机的安装重心尽量重合，减少运转过程中产生的附加力矩。对于结构设计从业者而言，这类拓扑优化后的承力支架是轻量化设计的典型参考，其设计思路跳出了传统“靠堆材料提强度”的误区，通过精准的载荷路径规划实现性能与重量的平衡，在航空动力、高端装备的轻量化设计场景中都有很高的参考价值，尤其是在电动航空领域，每一克重量的降低都能直接转化为续航能力的提升，这类极致优化的承力结构也正是当前电动航空动力配套部件的发展方向。
