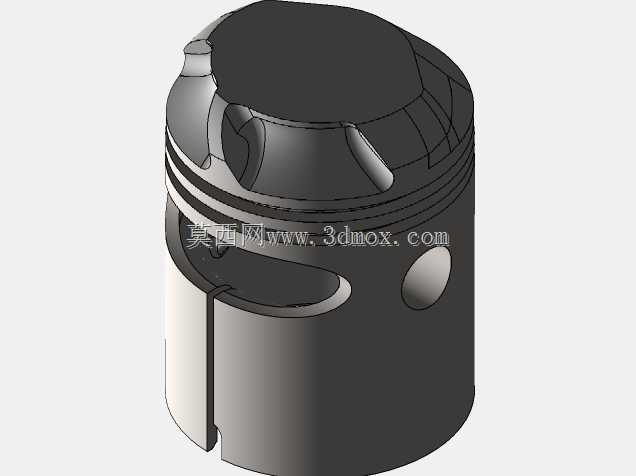

内燃机活塞高精度结构三维设计

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其三维结构设计需要兼顾热力学、动力学、摩擦学多维度工程需求。从实际应用场景来看，这类活塞广泛适配小排量四冲程汽油机，承担着燃烧室密闭、燃气压力传导、热量传递的核心作用，工作过程中需要承受最高可达上百摄氏度的瞬时高温，以及交变爆发压力带来的往复冲击，因此结构设计上的每一处细节都直接关联整机使用寿命。

在功能特性设计层面，活塞顶部的异形凹坑是匹配燃烧室滚流比的关键结构，不同于平顶活塞的通用设计，该凹坑的轮廓曲率经过反复校核，能够在压缩行程末端引导混合气形成稳定滚流，提升点火后的火焰传播速度，减少爆震发生概率。头部的多道环槽结构分别适配气环与油环，气环槽的加工精度直接决定燃烧室密封性能，设计时预留了热膨胀间隙，避免高温工况下环体卡滞造成漏气；油环槽内侧的回油孔采用斜向排布设计，能够将缸壁上多余的润滑油及时刮回曲轴箱，减少机油参与燃烧造成的积碳问题。

活塞销座部位采用了异形加强筋过渡结构，不同于传统直壁销座的应力集中问题，该结构将活塞顶部传递来的爆发压力均匀分散到销孔接触面，避免交变载荷下销座部位出现疲劳裂纹。销孔内部设计有微量的椭圆度修正，适配活塞销在工作温度下的变形量，保证全工况下销与孔的配合间隙处于合理区间，减少敲击异响与磨损。裙部的型线采用中凸变椭圆设计，冷态下裙部与缸壁的接触为中间窄带接触，热态膨胀后裙部能够形成均匀的面接触，既保证往复运动的导向精度，又能最大限度降低摩擦阻力，裙部预留的活塞销卡环槽能够限制活塞销的轴向窜动，避免销端刮伤缸壁。

从安装边界来看，活塞的整体外径严格匹配对应缸径的公差带，压缩高度经过精准核算，保证活塞到达上止点时的余隙高度符合设计要求，避免碰撞气门或者压缩比偏离设计值。活塞环槽的宽度、深度尺寸与标准活塞环完全适配，销孔内径与对应规格的活塞销采用分组选配的公差设计，装配时无需额外修配即可满足配合精度要求。裙部的长度设计充分考虑了连杆摆动的最大角度，避免活塞下行到下止点时裙部与曲轴平衡块发生运动干涉，整体结构完全可以直接用于教学演示、结构拆解分析以及新品开发阶段的方案验证。
