RC四杆机3D打印简易无人机框架结构

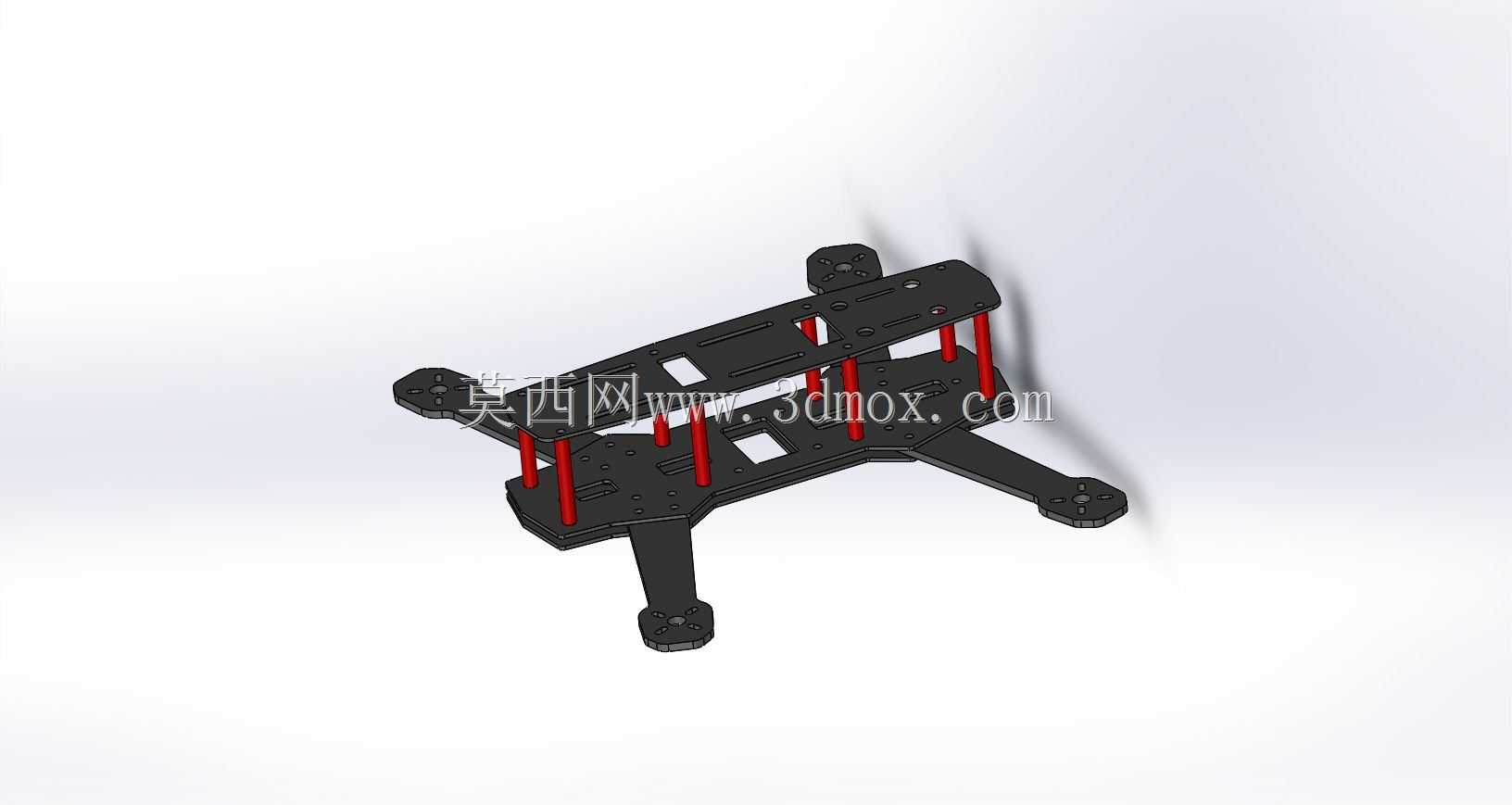

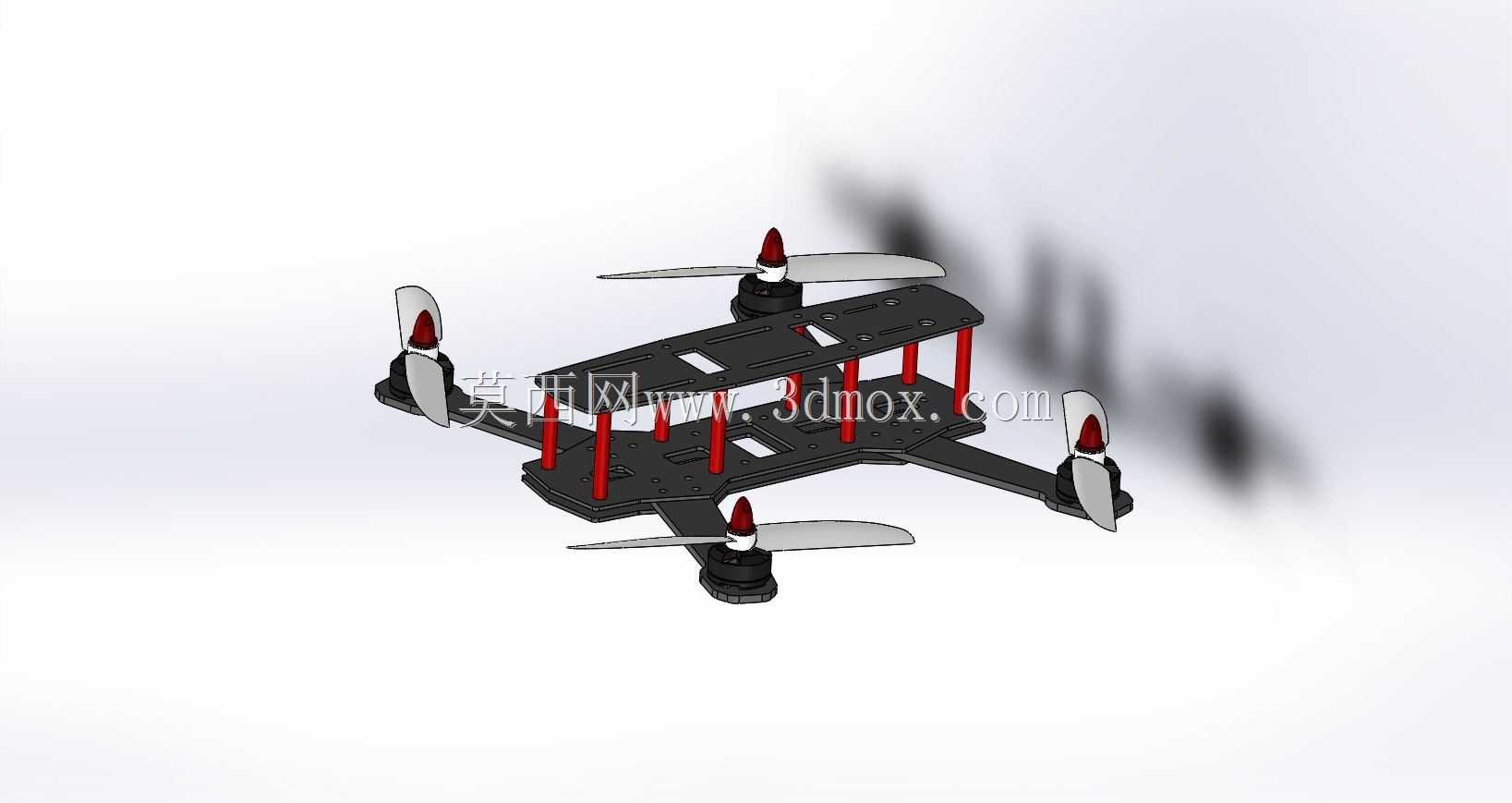

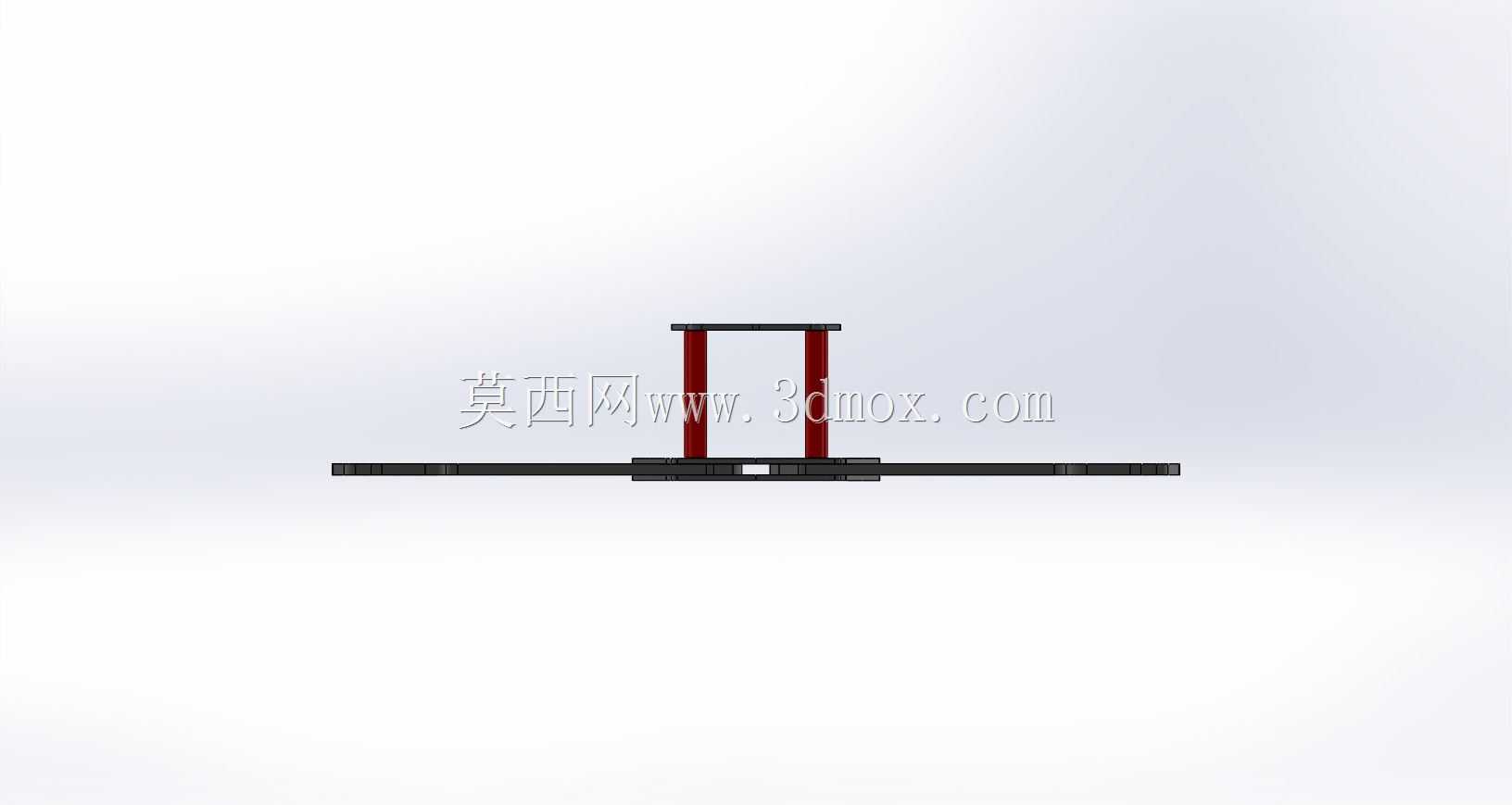

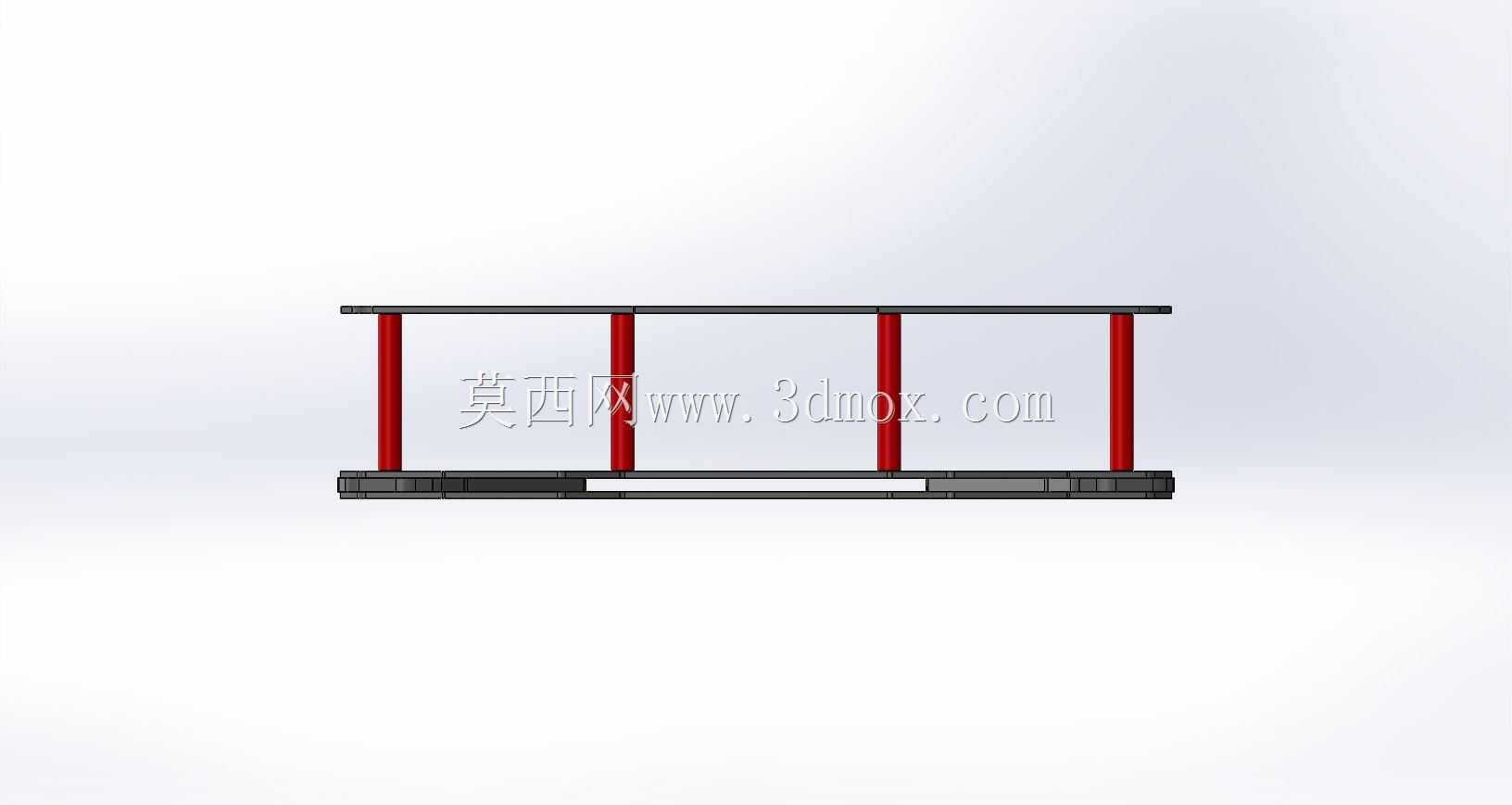

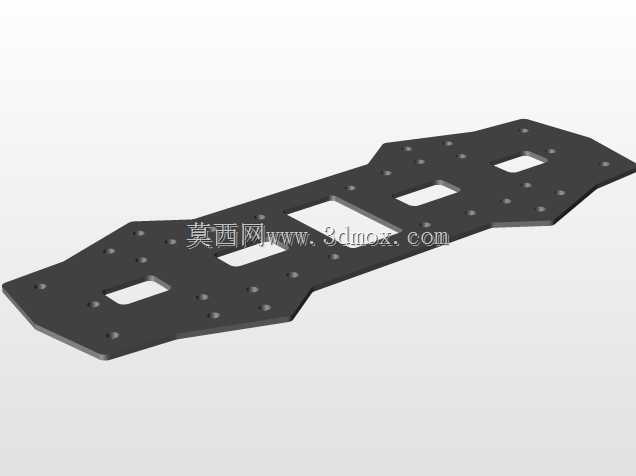

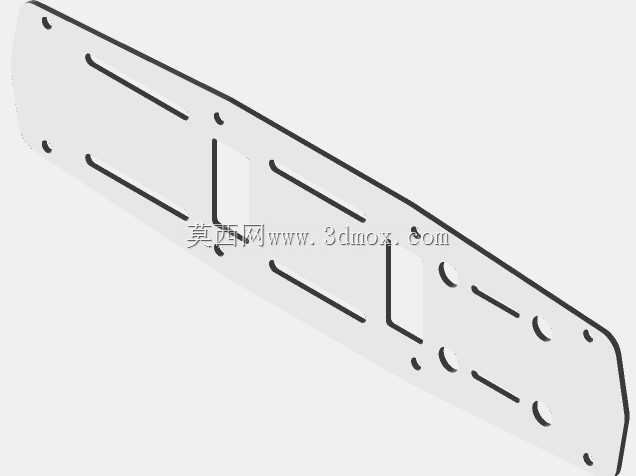

这款RC四杆飞行器机架采用适配3D打印工艺的结构设计，核心围绕小尺寸多旋翼飞行器的轻量化、易加工需求展开，主要面向消费级航模爱好者、小型航拍测试、室内外短距飞行实验场景使用，可作为入门级飞控调试、动力系统匹配的载体平台。从安装边界来看，机架采用上下双层板搭配支撑柱的经典布局，四个机臂从中心主体向外对称延伸，机臂末端预留标准电机安装孔位，可适配常用的1806、2204系列小型无刷电机，中心区域预留飞控板、电调、电池的安装空间，上下板之间的支撑柱高度经过匹配计算，既给接线、元器件排布留出足够操作空间，又不会拉高整机重心影响飞行稳定性。设计思路上充分考虑3D打印的工艺特性，所有结构件均采用无悬空大角度、少支撑的造型，打印时无需添加大量支撑结构就能完成成型，降低打印失败率与后期处理工作量，机臂与中心主体采用一体化打印设计，省去额外的连接件装配步骤，减少装配累积误差，同时保证机臂的结构强度，应对日常飞行中的轻微磕碰不易断裂。实际使用场景中，这类简易机架可用于新手入门的飞行练习，即便发生碰撞损坏，也能快速重新打印替换损坏部件，维修成本远低于量产碳纤维机架；也可作为高校、创客团队开展飞控算法验证、小型任务载荷搭载测试的基础平台，可根据实际测试需求在机架预留的安装孔位上拓展固定摄像头、小型传感器等外设。结构细节上，机架上下板开设多组减重孔，在保证结构刚性的前提下尽可能降低整机自重，提升飞行续航表现，支撑柱采用等距对称排布，分散飞行时的振动传递，降低飞控的减震调试难度，机臂末端的螺旋桨安装位预留足够的安全间距，避免相邻桨叶发生打桨故障。整机尺寸适配250级以下的小型多旋翼飞行器的安装需求，电池安装位位于机架中心下方，可通过扎带固定不同容量的2S-3S锂电池，调整飞行配重，机架整体的重心设计落在中心几何点上，无需额外调整配重就能满足基础飞行的平衡要求，对于入门使用者十分友好，不需要复杂的装配调试就能完成整机搭建。
