星型排布多缸径向发动机结构设计

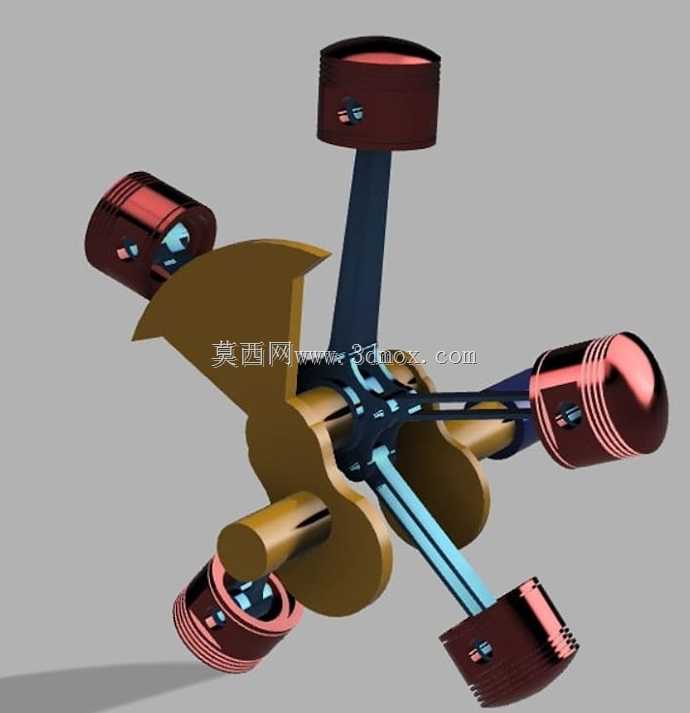

这类径向布局的动力装置，最早在航空活塞动力场景中得到广泛应用，凭借周向均匀排布的气缸结构，能在更小的迎风截面下实现更大的排量输出，相比直列或者V型排布的同排量动力单元，整体径向尺寸更紧凑，曲轴长度大幅缩短，整机自重可以降低两成左右，很适合对迎风面积、整机重量有严格限制的轻型动力搭载场景。从结构设计逻辑来看，五个气缸围绕中心曲轴呈等角度星型分布，每个气缸的活塞通过连杆与中心曲柄销铰接，做功行程沿周向依次错开，动力输出的平顺性远优于同缸数的直列机型，不需要额外加装大质量平衡轴就能抵消大部分一阶往复惯性力，曲轴的受力载荷沿周向均匀分散，主轴颈的磨损速率也能得到有效控制。设计过程中首先要确定曲柄的回转半径，这个参数直接决定活塞的行程长度，结合预设的缸径数值就能确定单缸排量，再根据目标输出功率核算总排量，匹配对应的压缩比参数，确定燃烧室的容积边界。安装边界层面，中心曲轴的输出端通常设置在机体前端，配套的安装法兰需要匹配被驱动设备的输入轴同轴度要求，周向排布的气缸外侧预留散热鳍片的安装空间，不需要额外布置复杂的水冷管路就能依靠飞行过程中的迎面气流完成散热，后期维护时可以直接单独拆卸单个气缸进行检修，不需要完全拆解整机。这类结构除了航空场景外，现在也常被改装应用在小型特种车辆、固定动力机组上，凭借结构简单、可靠性高、低速扭矩输出充足的特性，在高海拔、低温等极端环境下的启动表现也优于同功率等级的其他布局内燃机。设计连杆结构时，需要注意主连杆与副连杆的铰接间隙控制，周向五个连杆的运动轨迹不能出现干涉，活塞在上止点位置时，连杆与气缸中心线的夹角要控制在合理范围内，避免活塞受到过大的侧向力导致缸套偏磨。曲轴的平衡块需要根据每个活塞、连杆的往复质量做精准配平，确保高转速运行时的振动幅值控制在允许范围内，机体的连接螺栓排布要沿周向均匀布置，抵消做功时的爆发压力载荷，避免气缸结合面出现漏气渗油的问题。进气与排气接口统一设置在气缸头外侧，方便配套管线的布置，不会因为周向排布的结构导致管线弯折干涉，整体结构没有冗余的传动部件，故障点更少，日常维护只需要定期检查火花塞、更换润滑油就能保证长期稳定运行。
