变径螺旋输送蜗杆结构三维设计

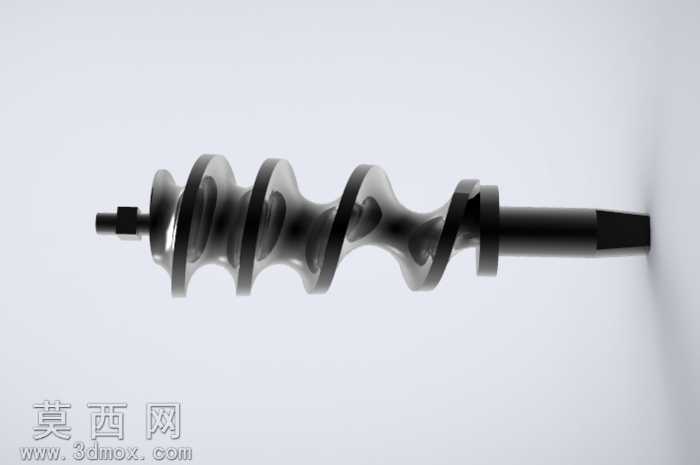

本模型采用SolidWorks进行全参数化三维建模，整体为变径螺旋输送蜗杆结构，建模过程首先以旋转凸台命令构建两端阶梯式轴体基体，一端为带中心盲孔的圆柱安装轴段，另一端为细径定位轴段，轴肩位置做了圆角过渡处理以降低应力集中风险。螺旋叶片部分采用扫描特征完成建模，以螺旋线为扫描路径，匹配变螺距、变直径的螺旋参数设置，让叶片从定位端向安装端逐步增大外径，形成连续顺滑的螺旋曲面，叶片与轴体的结合处做了融合处理，避免出现建模缝隙，保证结构的整体性。渲染阶段采用金属材质赋予模型整体，设置哑光金属质感，模拟调质处理后的合金钢表面效果，通过三点布光方式突出螺旋曲面的光影层次，清晰展现叶片的扭转弧度与轴体的阶梯结构，同时添加浅灰色渐变背景提升模型的视觉辨识度。结构设计上，该蜗杆适配螺旋输送工况，变径螺旋结构可在输送过程中逐步对物料形成挤压推送效果，两端轴段分别对应动力输入端与支撑定位端，端部中心孔可用于安装定位或者输送介质导流，整体结构紧凑，各段轴径与螺旋参数匹配合理，既满足传动扭矩的强度要求，也适配输送作业的功能需求。建模过程中对所有特征做了参数关联，修改螺旋线直径、螺距、轴段长度等参数即可快速生成不同规格的同类型蜗杆模型，模型无破面、无冗余特征，所有倒角、圆角细节均按照机械加工工艺要求设置，可直接用于工程图导出、装配模拟或者3D打印验证，能够为螺旋输送机构的设计提供可靠的三维模型参考。
