搭载D12-3发动机的战术火箭结构设计

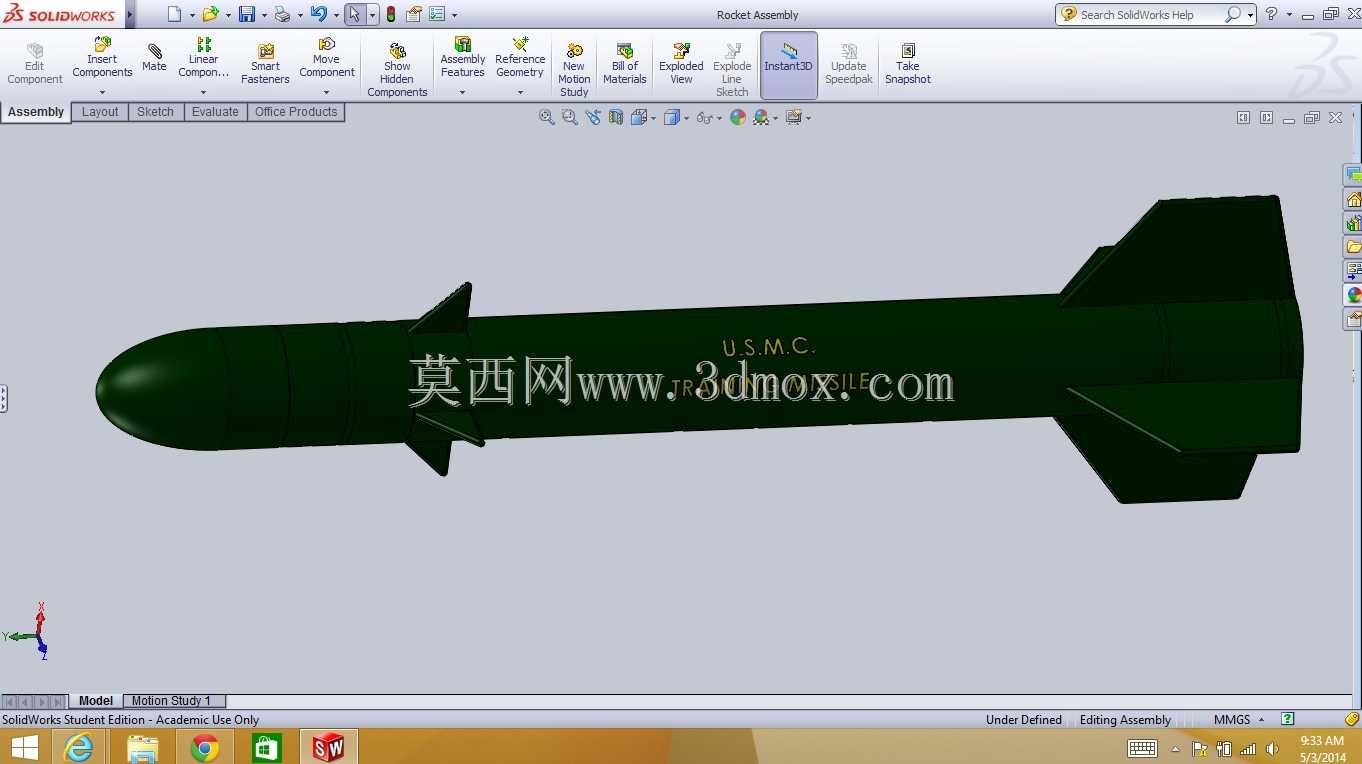

这款带D12-3发动机的火箭结构，在设计阶段优先匹配了近程战术支援、靶标模拟两类核心应用场景，整体结构围绕固体火箭发动机的安装边界做了适配，弹体采用等直径圆柱段搭配卵形弹头的常规气动布局，能在亚声速飞行阶段将头部激波阻力控制在合理区间，弹身表面预留的U.S.M.C标识安装位，也对应了装备适配场景的标识需求。从结构拆分来看，整弹分为弹头制导舱、战斗部安装段、发动机固定舱、尾翼稳定段四个核心舱段，各舱段之间采用台阶式止口定位加径向销钉锁紧的连接方式，既可以保证舱段对接的同轴度误差控制在0.1mm以内，也能满足野战条件下快速拆装更换部件的需求。D12-3固体发动机作为整弹的动力核心，安装时通过发动机舱内壁的四个周向均布凸台做径向定位，轴向则依靠舱段对接面的压紧环实现固定，能承受发动机点火瞬间最大12g的轴向过载，不会出现发动机窜动的问题。尾翼部分采用四片对称切尖三角翼布局，翼根与弹体采用一体化嵌装结构，翼面后缘设置的1度安装角可以在飞行过程中为弹体提供足够的滚转稳定力矩，避免弹体出现偏航发散的情况，尾翼的外形尺寸经过气动仿真校核，在弹体直径确定的前提下，翼展长度控制在不会额外增加发射筒径向尺寸的范围内，适配常规筒式发射的安装边界。弹体头部的卵形头锥采用圆弧过渡设计，头锥长细比设置为3:1，既可以保证头部有足够的内部空间安装制导组件或触发引信，也不会因为头锥过长导致弹体整体刚度下降。在细节设计上，弹体圆柱段外表面没有设置突出的管路或接头，所有电缆走线全部布置在弹体内壁的走线槽内，外部仅预留三个检测用的电连接器口，口盖采用快拆式密封结构，能满足野外存放时的防雨防尘要求。整弹的重心位置经过配平计算，落在发动机前端面靠前120mm的位置，刚好位于弹体的气动焦点前方，保证飞行过程中的静稳定度符合设计要求，不会出现飞行失稳的情况。各舱段的壁厚根据受力情况做了差异化设计，发动机舱段因为要承受发动机工作时的内压和高温，壁厚比其他舱段厚1.5mm，内壁还预留了隔热层的安装间隙，避免发动机工作时的高温传递到相邻舱段影响内部器件工作。
