适配280-380电机的4:1传动比齿轮箱

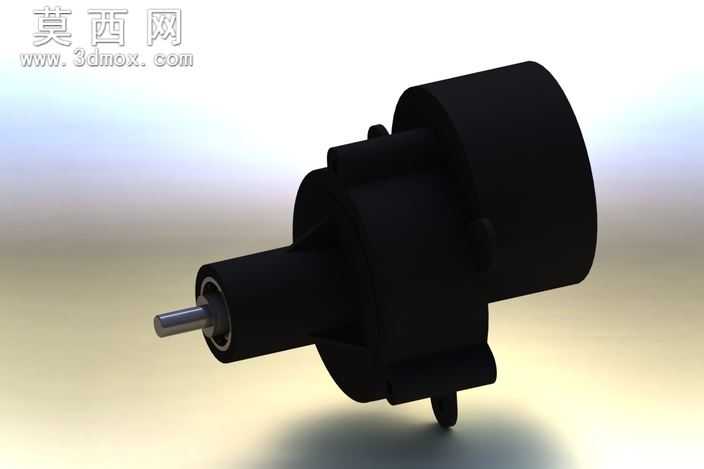

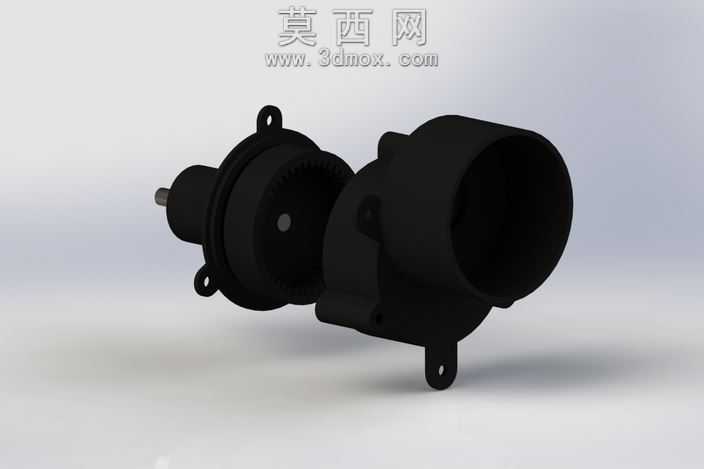

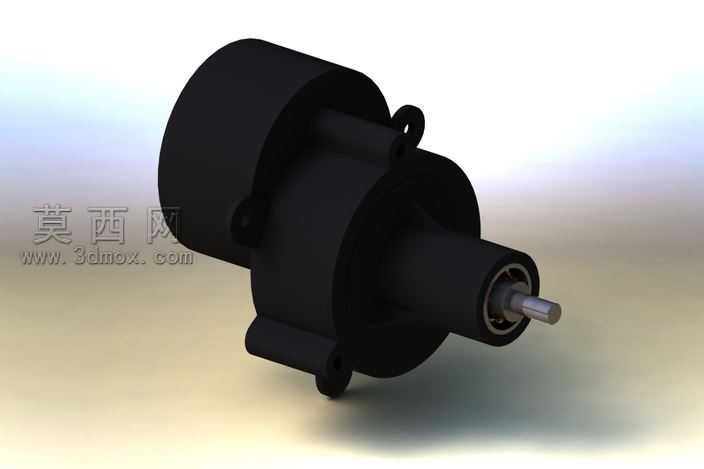

本齿轮箱是针对280-380系列小型电机开发的减速传动部件，采用SolidWorks进行全参数化三维建模，建模过程中严格遵循小型减速箱的装配公差规范，对每一处配合面都做了公差约束设定，确保虚拟装配阶段无干涉问题。模型渲染阶段采用哑光黑色工程塑料材质模拟箱体外壳，输出轴部分赋予抛光金属材质，通过三点布光方案突出箱体的曲面过渡与安装结构细节，阴影效果柔和自然，能够清晰展现产品的外观形态与结构特征。结构设计上，箱体采用一体化注塑成型的壳体结构，侧面设置带安装孔的固定耳位，可直接适配对应规格电机的安装定位，输出轴端设置轴承定位台阶，内置的4:1减速齿轮组采用定轴轮系布局，能够将电机的高转速低扭矩输出转换为低转速高扭矩的动力输出，满足小型传动场景的动力匹配需求。设计过程中优先考虑了装配便捷性，箱体的合模面、齿轮安装腔、输出轴过孔都做了同轴度约束，同时兼顾了注塑生产的拔模角度要求，避免出现生产倒扣问题，安装耳的位置经过受力校核，能够承受额定负载下的安装固定应力，输出轴的伸出长度与轴径尺寸匹配常规负载连接件的安装标准，齿轮啮合间隙控制在合理范围内，既保证传动顺畅无卡滞，又能有效降低传动过程中的噪音与磨损。整体模型完整还原了该款齿轮箱的所有结构细节，从箱体的加强筋布局到输出轴的卡簧槽位都做了精准复刻，能够直接用于产品结构验证、装配教学演示、产品宣传渲染等场景，建模过程中对通用标准件都做了参数化调用，后续可根据不同的传动比需求快速调整齿轮参数，衍生出不同减速比的同系列齿轮箱模型，大幅提升同系列产品的设计效率。
