拼装式玩具双翼飞机结构设计

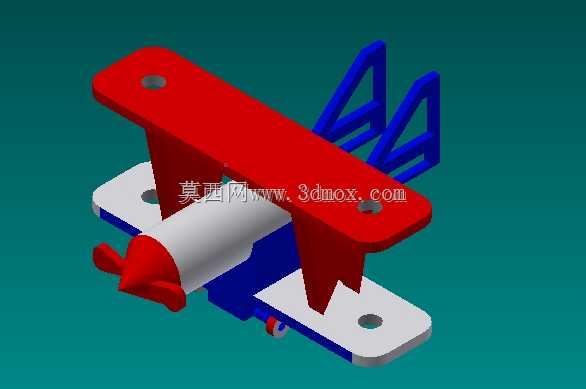

这款拼装双翼飞机的结构设计，核心面向低龄儿童益智拼装教具、桌面装饰摆件以及入门级航模启蒙场景，整体采用无尖锐棱角的模块化拆分设计，所有外露边缘均做R2以上圆角处理，避免拼装或把玩过程中出现划伤风险。从结构布局来看，采用上下双层机翼的经典双翼构型，上机翼通过两处垂直支撑肋与机身主体连接，下机翼直接集成在机身下部的浮筒式底座上，尾翼采用双垂尾加水平安定面的组合结构，垂尾设计为三角镂空构型，在保证结构刚度的同时尽可能降低整体重量，减少材料用量。机身主体为圆柱段加前端整流罩的结构，前端集成两叶螺旋桨，螺旋桨与机身之间预留0.3mm的装配间隙，保证拼装完成后螺旋桨可自由转动，还原真实飞机的部件运动特性。下部的浮筒底座同时承担整机支撑与下机翼安装基准的作用，底座上预留三处定位安装孔，分别对应上机翼支撑柱、下机翼定位销以及尾翼连接柱的安装位置，所有安装孔均采用H7公差配合设计，既保证拼装时的插拔顺畅度，又能避免拼装完成后出现部件松脱晃动的问题。设计过程中优先考虑无胶拼装的可行性，所有连接部位均采用插拔式卡扣结构，不需要额外粘接剂即可完成整机装配，适配儿童自主拼装的使用需求。整机的外形尺寸控制在长度120mm、宽度110mm、高度70mm的范围内，所有部件的壁厚统一设置为2mm，既满足3D打印或者注塑成型的工艺要求，又能保证部件的结构强度，不会因为轻微摔落出现断裂损坏。从实际使用场景出发，这款结构既可以作为中小学创客教育的3D打印实操案例，让学生在打印拼装过程中理解飞行器的基本结构布局，也可以作为量产拼装玩具的结构原型，拆分后的部件可以直接适配注塑模具的分模设计，不需要额外调整结构即可开模生产。结构设计时特意将所有部件的安装方向做了防呆处理，每个连接柱的截面形状都做了差异化设计，避免拼装时出现装反、装错的问题，降低低龄用户的拼装门槛。尾翼部分的镂空设计除了减重之外，还可以在作为桌面摆件时减少积灰，日常清洁更加方便。螺旋桨的转动结构没有采用额外的销轴零件，而是直接在机身前端设计一体化的转轴凸台，螺旋桨中心预留对应的轴孔，减少零件数量，降低生产与装配成本。上下机翼的板状结构上预留的圆形通孔，一方面是作为拼装时的手持定位点，另一方面也可以作为后续拓展改装的安装位，用户可以根据需求自行加装配重、装饰件或者动力组件，拓展模型的玩法边界。
