教学实验用摩擦特性测试装置结构

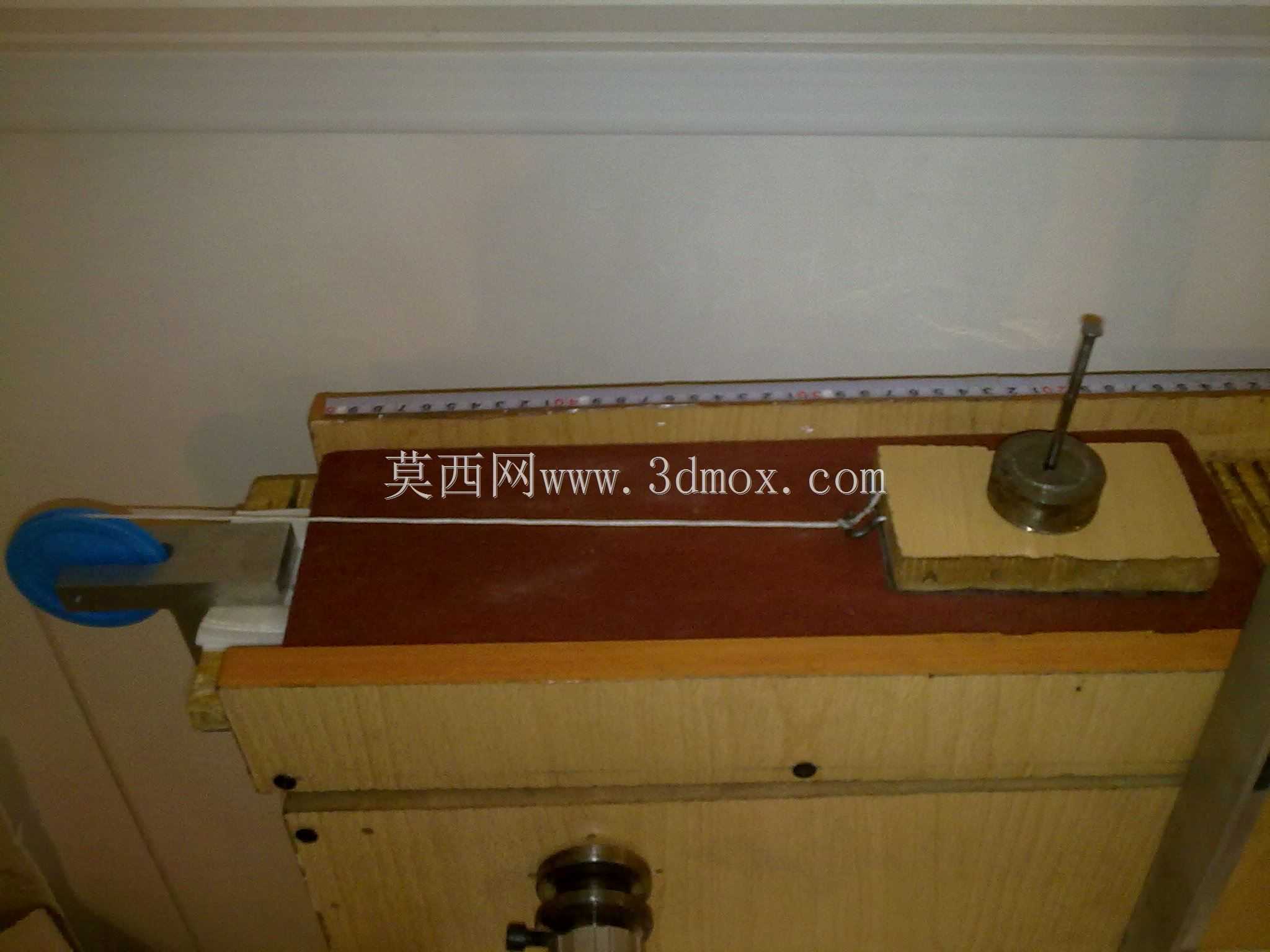

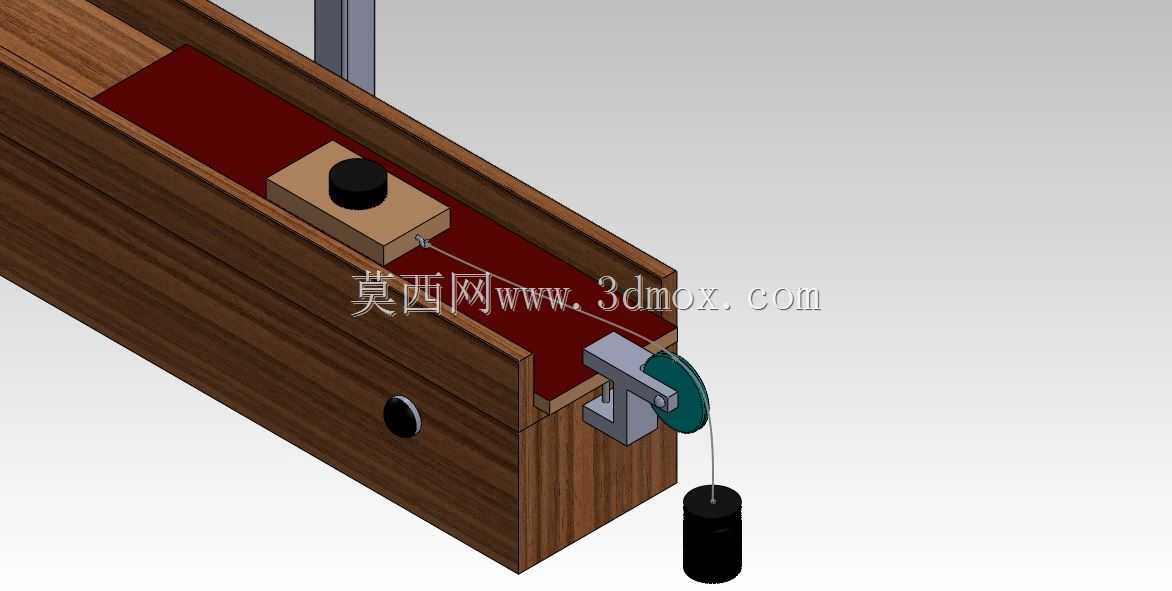

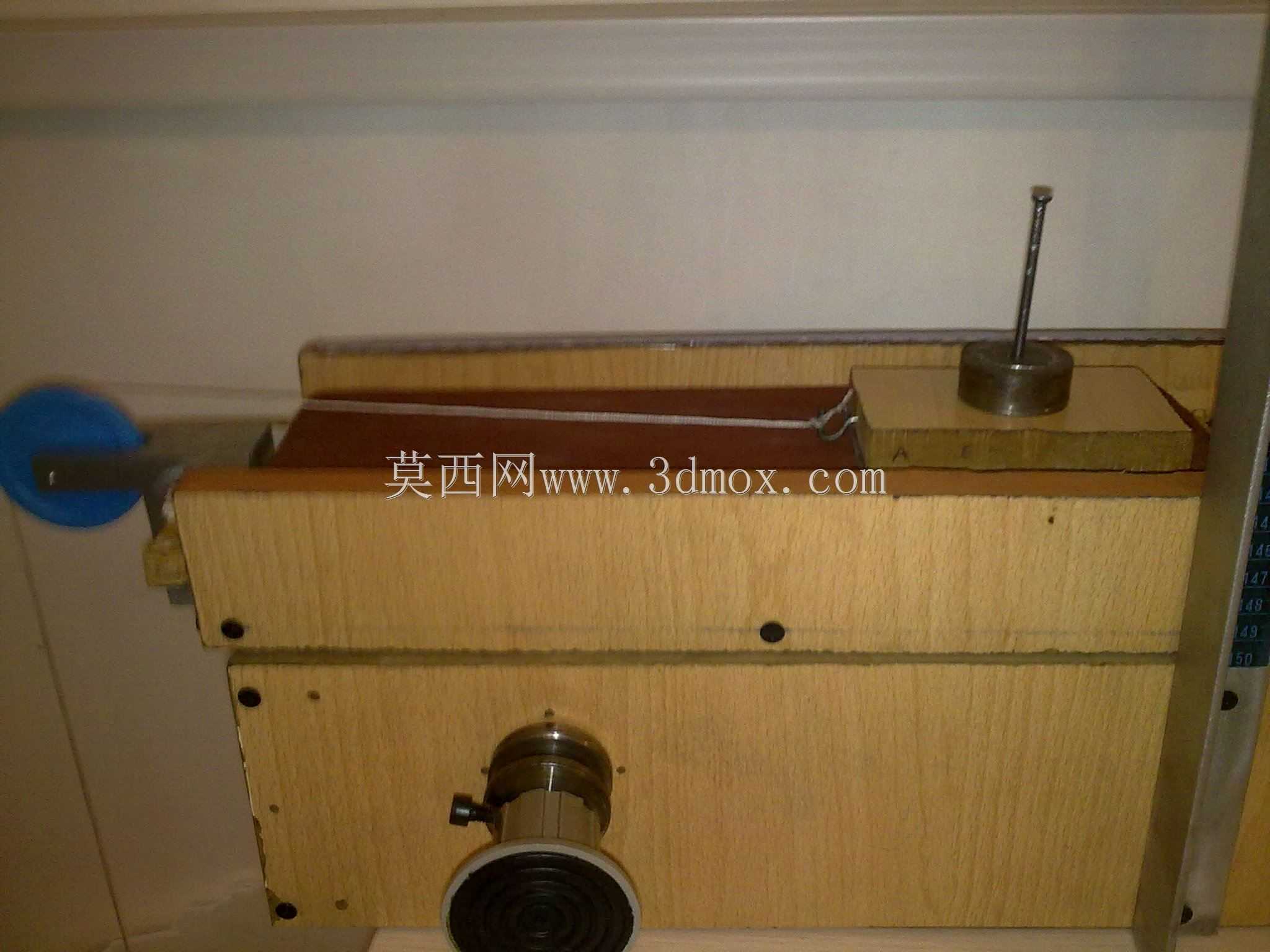

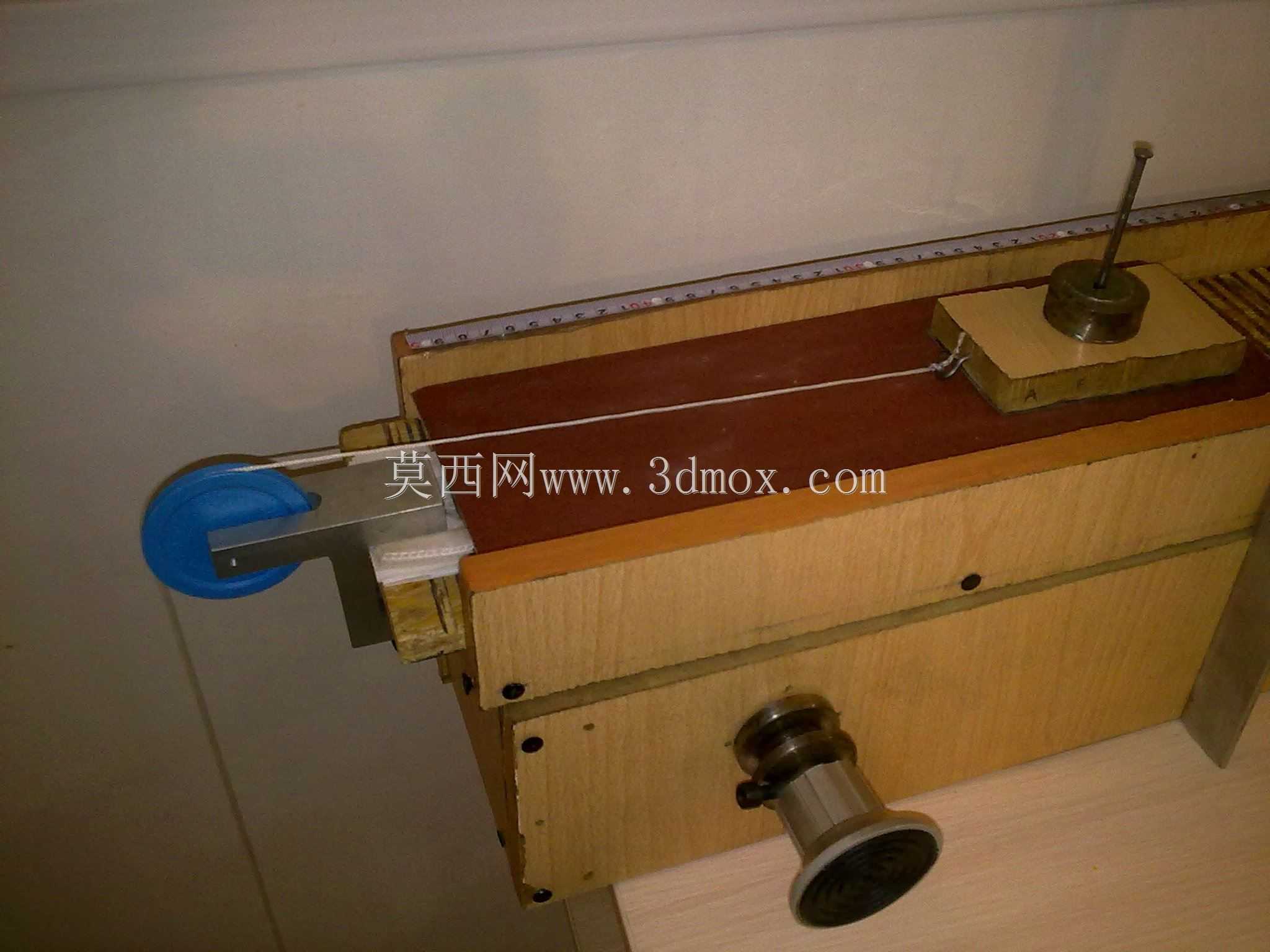

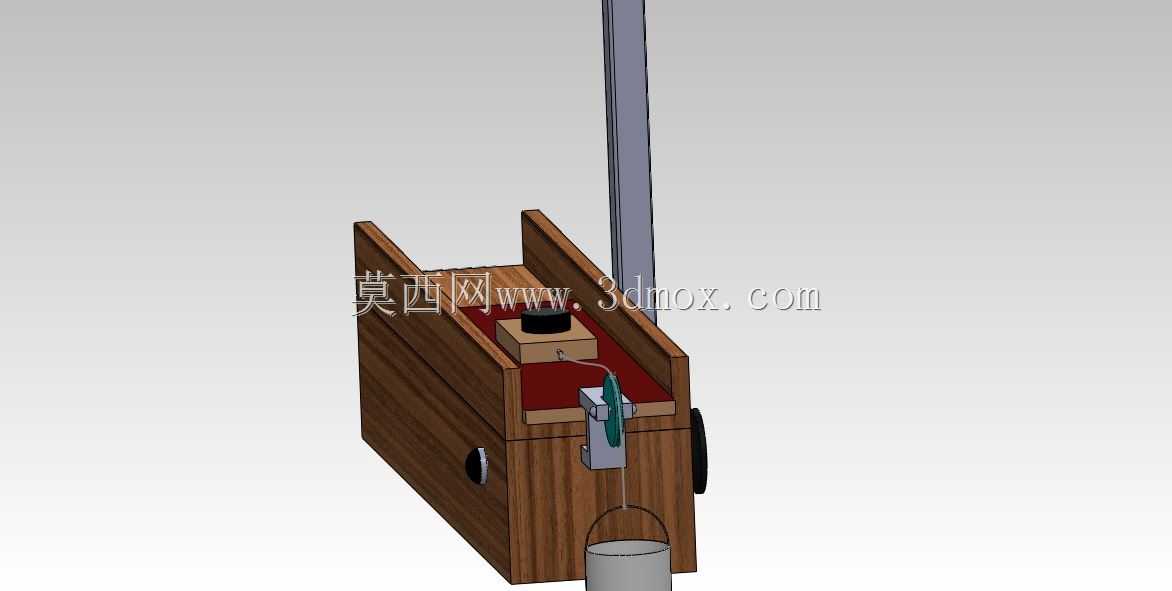

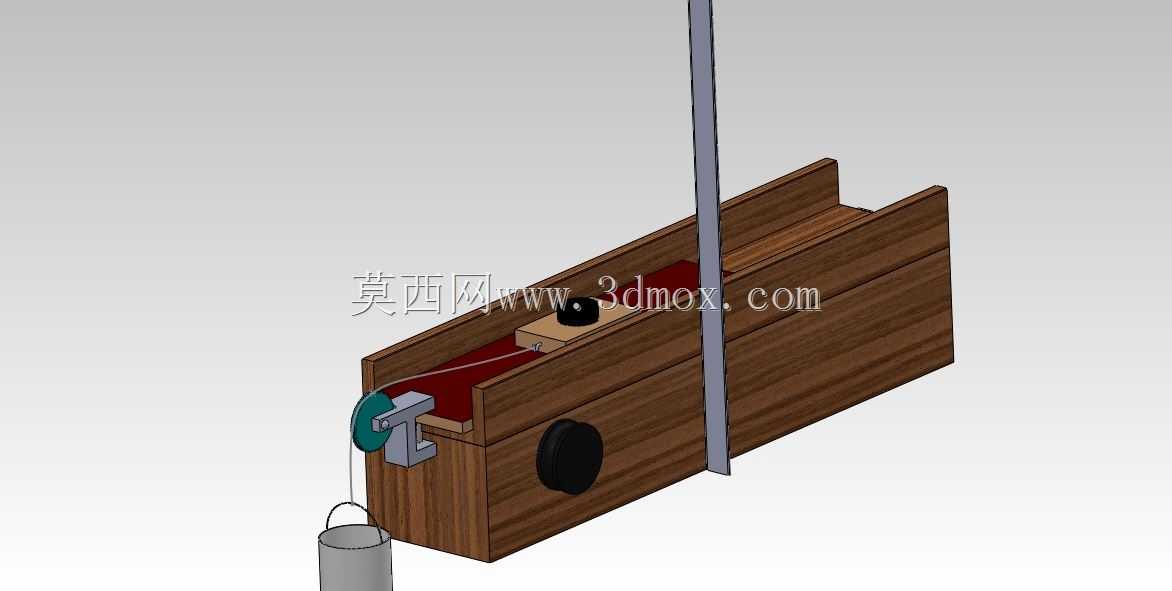

这套摩擦测试装置的三维结构，主要面向材料表面摩擦性能测试的教学实验场景搭建，整体采用木质框架作为主体承载结构，框架板材拼接处采用沉头螺钉紧固，兼顾加工便捷性与结构稳定性，适合实验室小批量自制或教学演示场景使用。装置核心的测试工作面为水平铺设的平直摩擦面板，面板表面做平整处理，可根据测试需求更换不同粗糙度的试片，适配不同材质间的摩擦系数测定、滑动磨损规律验证等实验内容。测试端采用标准砝码作为恒定正压力加载源，砝码通过金属杆连接下方的测试滑块，滑块与摩擦面板直接接触，加载时砝码重力垂直作用于滑块接触面，保证正压力数值恒定可控，避免手动加载带来的力值波动影响测试精度。装置下部设置有手动调节的传动旋钮，通过内部的丝杠副结构带动摩擦面板做水平匀速直线运动，运动过程中滑块与面板间产生相对滑动，可配合外接的拉力传感器采集滑动过程中的摩擦力数值，进而计算得到对应接触面的摩擦系数。从安装边界来看，装置整体外形尺寸适配常规实验室桌面摆放，宽度控制在400mm以内，长度不超过600mm，高度方向预留砝码加载的操作空间，总高度约350mm，底部无需额外固定，依靠自身框架重量即可保持测试过程中的稳定性，不会因面板滑动产生整机偏移。设计过程中优先考虑了教学场景的易操作性，所有外露操作部件均做钝化处理，避免实验操作时的磕碰风险，传动结构内置在框架腔体内部，既可以防护传动部件积灰，也能防止实验人员误触运动部件。框架侧面预留了传感器安装位，可根据测试需求拓展摩擦力、位移等数据采集模块，不需要对主体结构做大幅改动即可升级为自动采集的测试装置。摩擦面板的安装采用嵌入式卡槽结构，更换试片时只需松开侧边的紧固螺钉即可抽出面板，无需拆解整机结构，大幅提升不同材质对比实验的操作效率。砝码加载杆与滑块采用可拆卸连接，可根据测试需求更换不同接触面积、不同材质的滑块试样，满足干摩擦、边界润滑等多种实验工况的测试要求。整体结构没有复杂的异形加工件，所有零部件均可通过常规的板材切割、简单机加工完成制作，成本可控，非常适合高校力学实验室、材料专业教学演示使用，也可用于小型企业的材料表面摩擦性能初筛测试，结构的可拓展性也能满足后续的功能升级需求，比如加装步进电机驱动替代手动旋钮，实现滑动速度的精准控制，进一步提升测试数据的重复性与准确性。
