压铸模具配套圆柱螺旋压紧弹簧圈结构

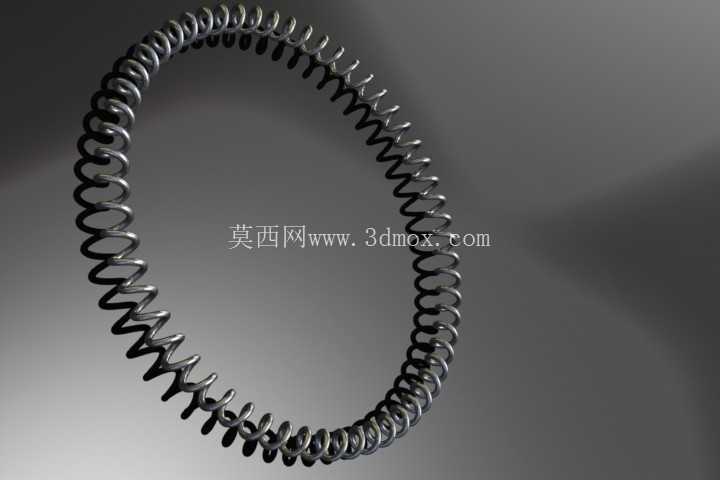

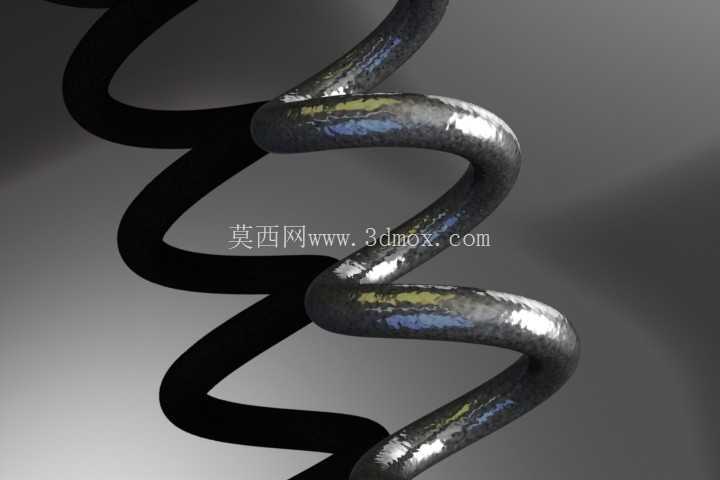

　　做这个弹簧圈的三维结构时，首先要确认的是线径参数，也就是弹簧钢丝的实际直径，这个数值直接决定了弹簧的刚性——线径越粗，相同压缩量下能提供的弹力越大，但对应的安装孔尺寸也要同步放大，要是设计时只考虑弹力需求忽略了安装孔的边界，最后装配时弹簧塞不进预设的孔位，整套结构都要返工。然后是弹簧的中径尺寸，也就是螺旋线圈的中心直径，这个参数要和配套的导杆或者安装孔做间隙配合，间隙留小了，弹簧压缩过程中会和导杆、孔壁发生摩擦，时间长了不仅会磨损弹簧表面，还会出现卡滞导致弹力释放不顺畅；间隙留大了，弹簧反复压缩时容易出现偏斜，局部应力集中的位置会提前出现疲劳断裂，正常设计时间隙控制在0.2到0.5毫米区间比较合理，要结合弹簧的自由长度做微调，自由长度越长的弹簧，配合间隙可以适当放大一点，避免长弹簧受压时出现侧弯。在压铸模具的合模锁紧、抽芯机构复位、顶出板回程的结构链路里，这类圆柱螺旋弹簧圈是承担弹性蓄能、缓冲限位的核心小尺寸零件，别看单个零件体量不大，整套模具里但凡需要提供预紧力、抵消机构间隙、实现动作回程的位置，几乎都能看到它的身影，很多时候模具量产过程中出现的飞边、抽芯卡滞、顶出杆回位不到位问题，追根溯源都和弹簧圈的选型、安装边界设计不合理有直接关系。从实际工况出发，压铸生产时模具周边会持续接触高温铝液或者锌液的热辐射，合模瞬间的冲击载荷、连续开合模的往复疲劳载荷，都要求弹簧圈在设计阶段就把受力变形量、工作行程、预压量这些参数卡得非常精准，不能照搬普通冷冲压模具的弹簧参数直接套用。

　　弹簧的有效圈数也是设计时不能忽略的点，有效圈数直接和弹簧的刚度系数挂钩，相同线径和中径的前提下，有效圈数越多，弹簧越“软”，相同压缩量下的弹力越小，但能承受的极限压缩量更大；有效圈数太少的话，弹簧刚度太大，很小的压缩量就会产生极大的弹力，不仅会让配套的机构受力过大出现变形，还容易因为变形量超过极限导致弹簧永久失效。两端的并紧磨平结构也要在建模时做准确还原，实际生产用的弹簧圈两端都会有1到1.5圈的并紧段，并且把端面磨平，保证弹簧安装后两端的接触面是平整的，不会出现受压时端头打滑、弹簧倾斜的问题，很多新手建模时只画螺旋的有效圈，忽略两端的并紧磨平结构，最后导出的工程图到了弹簧加工厂家那边，还要反复沟通确认结构，耽误加工周期。从安装边界来看，这类弹簧圈在压铸模具里最常见的安装方式是两种，一种是套在复位杆上，安装在动模板和顶出板之间的空腔里，合模时定模的分型面推动复位杆带动顶出板回位，同时压缩弹簧储存能量，开模后弹簧释放弹力把顶出板推回初始位置，避免顶出杆停在凸出位置合模时撞坏型腔；另一种是安装在抽芯滑块的限位槽里，为滑块的回程动作提供辅助动力，避免斜导柱离开滑块后滑块因为惯性或者铝液阻力出现移位，导致合模时滑块和型芯碰撞。

　　设计时还要算清楚弹簧的预压量，也就是弹簧安装到预设位置后，还没开始工作时就已经被压缩的长度，预压量太小的话，机构动作到初始位置时弹簧可能已经松脱，起不到持续提供预紧力的作用；预压量太大的话，弹簧安装时就已经接近极限压缩量，工作时稍微再压一点就会超过屈服极限，出现永久变形失去弹性。正常设计时预压量要占到弹簧总可压缩量的15%到25%，最大工作压缩量不能超过弹簧总可压缩量的70%，给弹簧留足够的形变余量，应对压铸生产时温度升高导致的弹簧刚度下降问题。建模过程中螺旋扫掠的路径要保证螺距均匀，两端并紧段的螺距要逐步过渡到线径尺寸，不能出现突然的结构转折，不然做有限元应力分析时，转折位置会出现不符合实际的应力集中点，影响分析结果的准确性。弹簧表面的氧化层或者喷丸处理的结构不用在三维模型里做细节还原，只要把整体的外形尺寸、圈数、端头结构做准确就可以，因为后续出工程图时会单独标注表面处理要求，三维模型主要是给装配做干涉检查用——把弹簧模型装配到整套模具的装配体里，模拟开合模、顶出、抽芯的全行程动作，检查弹簧在最大压缩状态下，相邻的簧圈之间有没有留足够的间隙，会不会出现并圈碰死的情况，同时检查弹簧压缩到最短时，长度会不会超过安装空腔的深度，有没有和周边的螺丝、冷却水道、顶出孔发生干涉。

　　很多刚接触压铸模设计的工程师容易在弹簧选型上出问题，比如为了图省事选了自由长度过长的弹簧，最后装配时不得不把弹簧锯短一截来凑安装尺寸，这种做法会直接破坏弹簧两端的并紧磨平结构，导致弹簧受力不均，用不了几个生产循环就会断裂；还有的选弹簧时只看弹力参数，忽略了弹簧的工作温度范围，普通碳素弹簧钢在超过120摄氏度的环境下持续工作，刚度会出现明显下降，压铸模具里靠近型腔的位置温度经常能到150摄氏度以上，这种位置就要选用合金弹簧钢材质的弹簧，建模时虽然不用标注材质，但结构尺寸要和选定的材质参数匹配，保证后续出BOM表时不会出现选型和结构不匹配的问题。另外还要注意弹簧的旋向，虽然大部分场景下单根弹簧使用时旋向对功能没有影响，但如果是在同一个安装位置并排使用多根弹簧，就要让相邻弹簧的旋向相反，避免弹簧受压时出现互相咬合的问题，这个细节在装配建模时就要提前做好区分，不要所有弹簧都画成同一个旋向，不然装配时很容易忽略这个问题，等到实际装机才发现就晚了。
