工业级手动进给金属切割锯设备结构

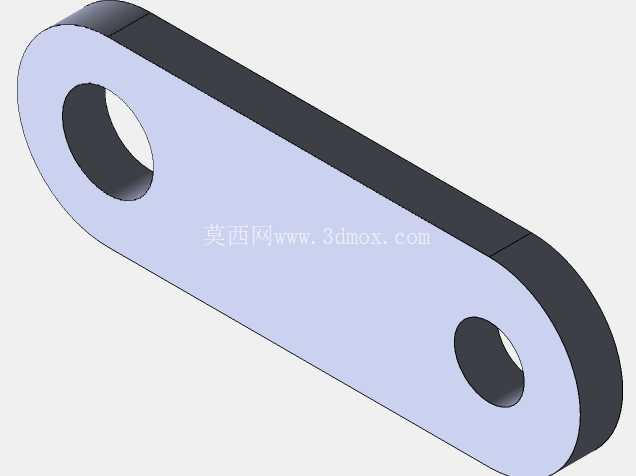

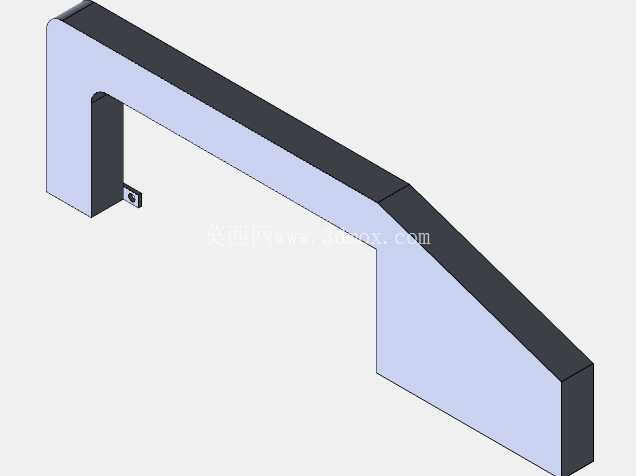

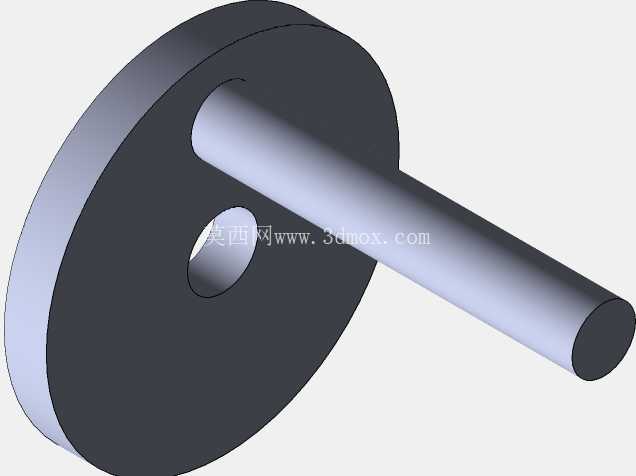

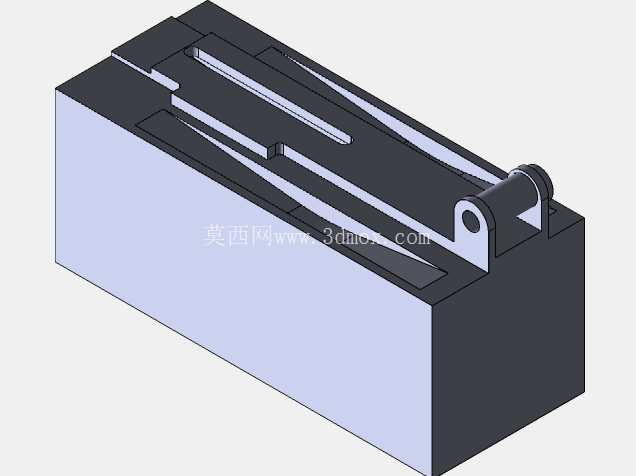

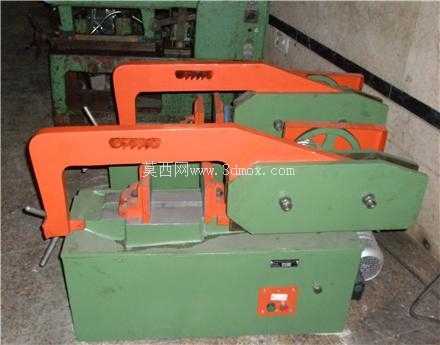

　　这款手动式金属切割锯主要面向小型机加工车间、模具维修工位、五金件下料场景设计，区别于全自动带锯床的大体积高成本，该设备更适配小批量、多规格的零散金属料件切割需求，在模具修配、小型铸件浇口去除、圆钢/型材短料裁切场景中，能灵活适配工位移动需求，无需复杂的电气接线与气源配套，仅靠手动操作即可完成常规黑色金属、有色金属的锯切作业。设备主体采用铸件焊接一体式机架，底部为箱型铸铁基座，内部预留锯屑收纳空间，基座表面经铣削加工保证安装平面度，整体重心偏低，手动进给作业时机身无明显晃动，可直接放置在常规钳工工作台或独立水泥台面上使用，无需额外打膨胀螺栓固定，适配车间临时工位调整的需求。锯切执行端采用弓形摆臂结构，摆臂与基座之间通过铰接转轴连接，转轴处配置铜套衬套减少磨损，摆臂上安装锯条张紧机构，可根据锯切材料的硬度调整锯条张紧度，避免锯切过程中锯条跑偏断裂；锯条驱动部分采用减速电机直连驱动轮，从动轮设置在摆臂前端，两轮的平行度在装配时通过调整垫片校准，保证锯条运行时无侧向摆动，锯切切面垂直度可控制在0.1mm/100mm范围内，满足普通机加工件的下料精度要求。

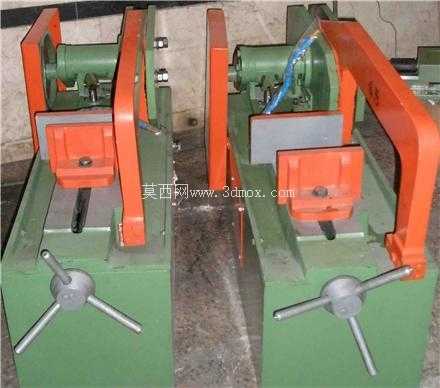

　　工件夹持部分采用平口钳式夹具，钳口经淬火处理提升耐磨性，夹具底部与基座导轨配合，可通过前方的三爪手轮调整夹持位置，适配不同宽度的工件装夹，手轮的力臂长度经过优化，单手即可完成工件的夹紧与松开，钳口最大开口距离可覆盖150mm以内的型材、铸件装夹，针对异形铸件还可更换定制钳口垫块，保证装夹稳定性，避免锯切过程中工件松动打齿。设备的手动进给结构完全依靠操作人员下压摆臂完成进刀，摆臂铰接处设置阻尼调节结构，可根据操作人员的操作习惯调整摆臂下落阻尼，避免进刀量过大导致锯条崩断，对于硬度较高的碳钢材料，可适当调大阻尼保证匀速进刀，对于铝、铜等软质有色金属，可减小阻尼提升锯切效率。

　　从安装边界来看，设备单台占地面积约为0.6㎡，整体高度不超过1.2m，操作时人员站立在设备正前方，手部操作范围覆盖手轮、摆臂手柄区域，无需额外的操作空间预留，设备后侧预留电机接线位置，可直接接入车间380V工业用电，无需额外配置变压器或电控柜，整体布线简单，日常维护仅需定期清理锯屑、检查锯条磨损情况、给铰接转轴加注润滑脂即可，维护成本远低于全自动锯切设备。在实际生产场景中，这类设备常布置在铸造车间的清整工位，用于去除小型铸件的浇冒口残留，也可布置在模具维修间，用于裁切模具维修所需的小型钢料、顶杆、导柱配件，相比角磨机切割，该设备的锯切切面更平整，后续打磨余量更小，且锯切过程中无明显的火花飞溅，作业安全性更高；相比大型全自动带锯床，该设备采购成本低、占用空间小、操作门槛低，新入职的操作人员仅需半小时培训即可独立完成操作，非常适配小批量生产、维修类工位的锯切需求。

　　设计过程中重点优化了机架的抗振性能，通过在基座内部增设加强筋，减少锯切过程中的共振问题，避免锯条因振动产生的早期磨损；摆臂的结构采用等强度设计，在保证摆臂刚性的前提下尽可能减轻摆臂重量，降低操作人员的劳动强度，长时间操作也不会产生明显的手臂酸胀感；锯条防护结构采用半包围式护罩，仅露出锯切工作区域的锯条，避免操作人员误触运行中的锯条，同时护罩可快速拆卸，方便更换锯条时的操作。夹具的导轨采用矩形导轨结构，相比燕尾槽导轨更耐锯屑磨损，日常清理时仅需用毛刷扫去导轨表面的锯屑即可，无需频繁拆解清理，适配车间多粉尘的作业环境；手轮的三个手柄采用防滑设计，表面滚花处理，即使手上沾有切削液或油污也能稳定转动手轮完成夹紧操作。设备的锯切行程经过优化，最大锯切直径可达120mm，覆盖绝大多数小型金属件的下料需求，针对超长工件还可通过调整夹具位置，实现分段锯切，无需额外配置辅助托架即可完成常规长度型材的裁切作业。
