教学演示用单摆摆动实验装置结构

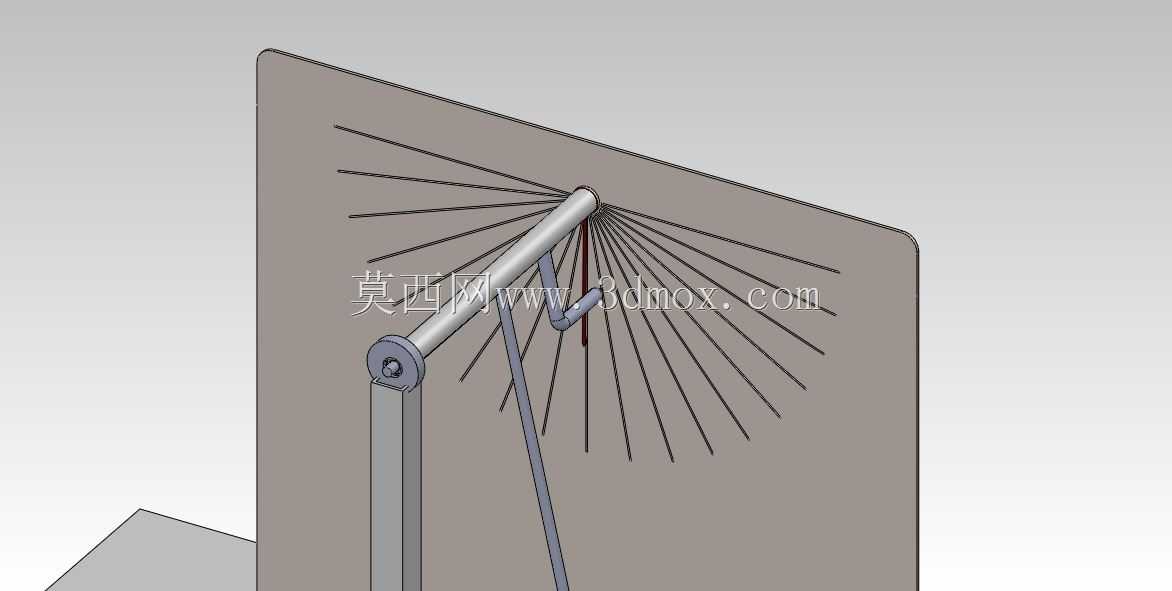

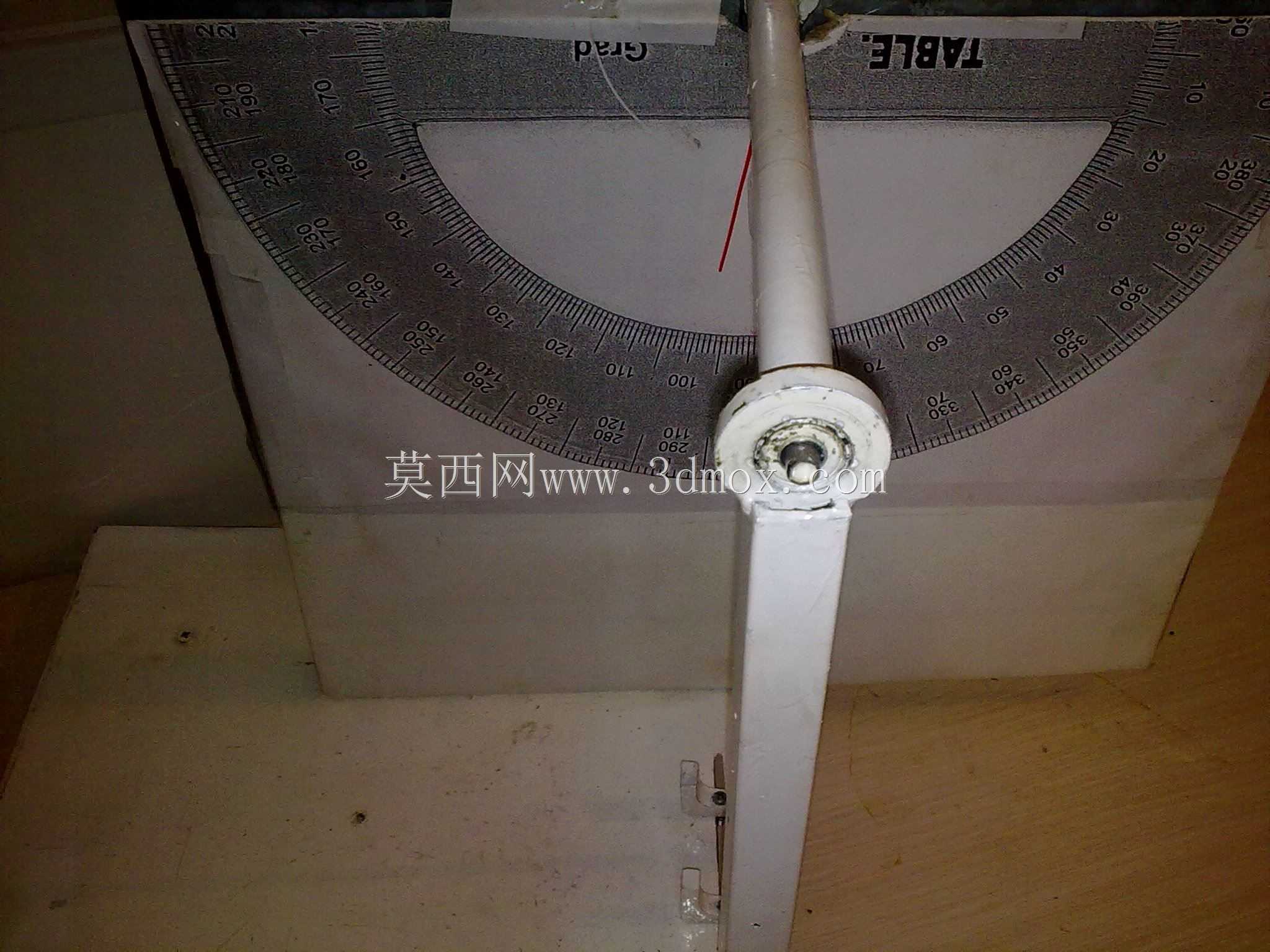

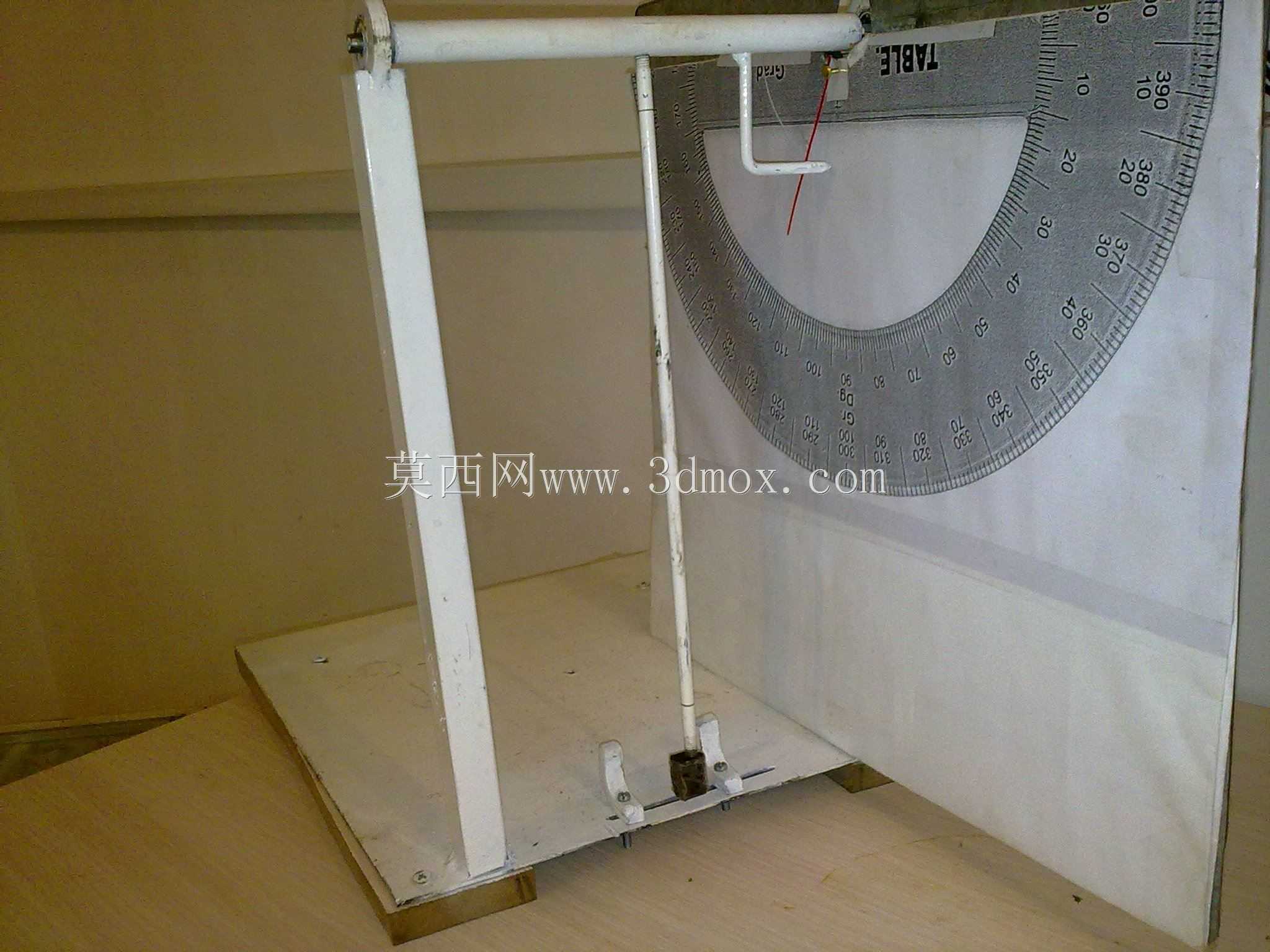

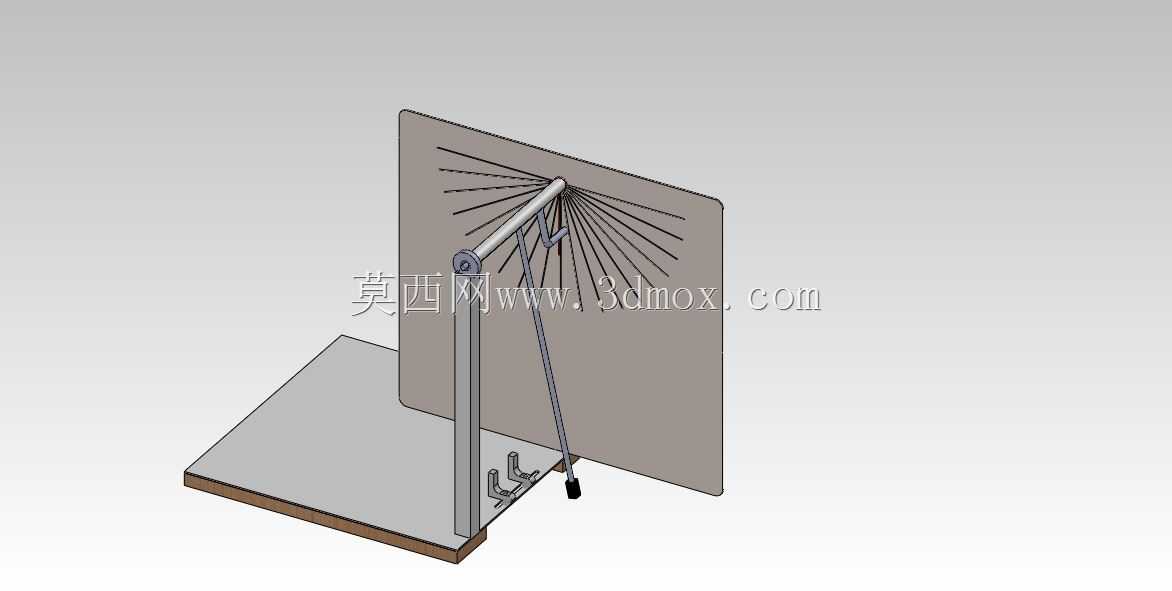

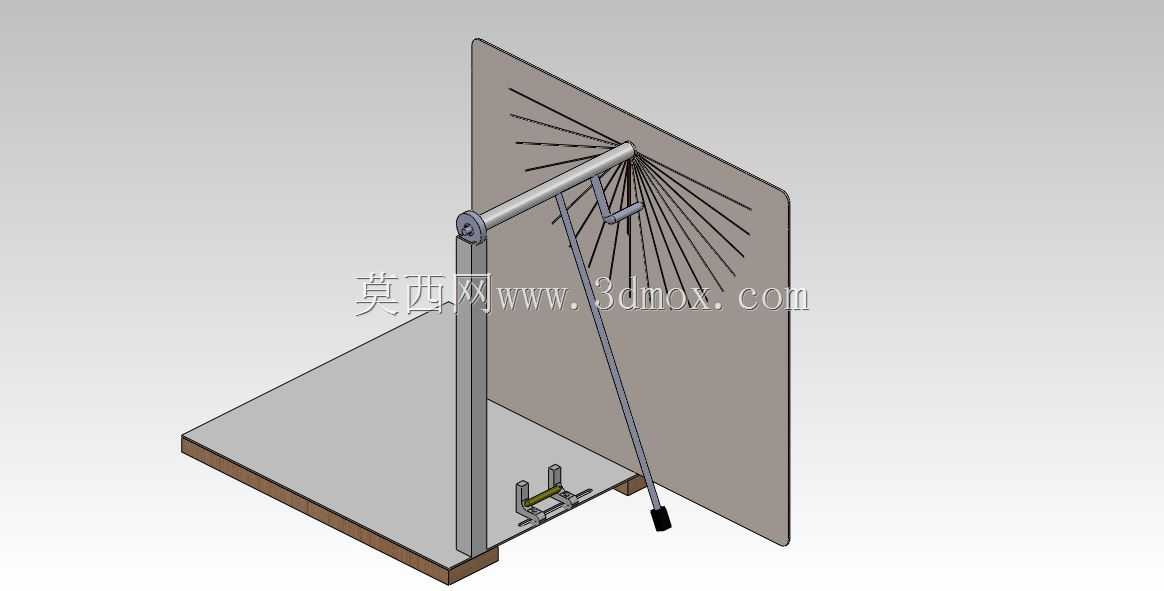

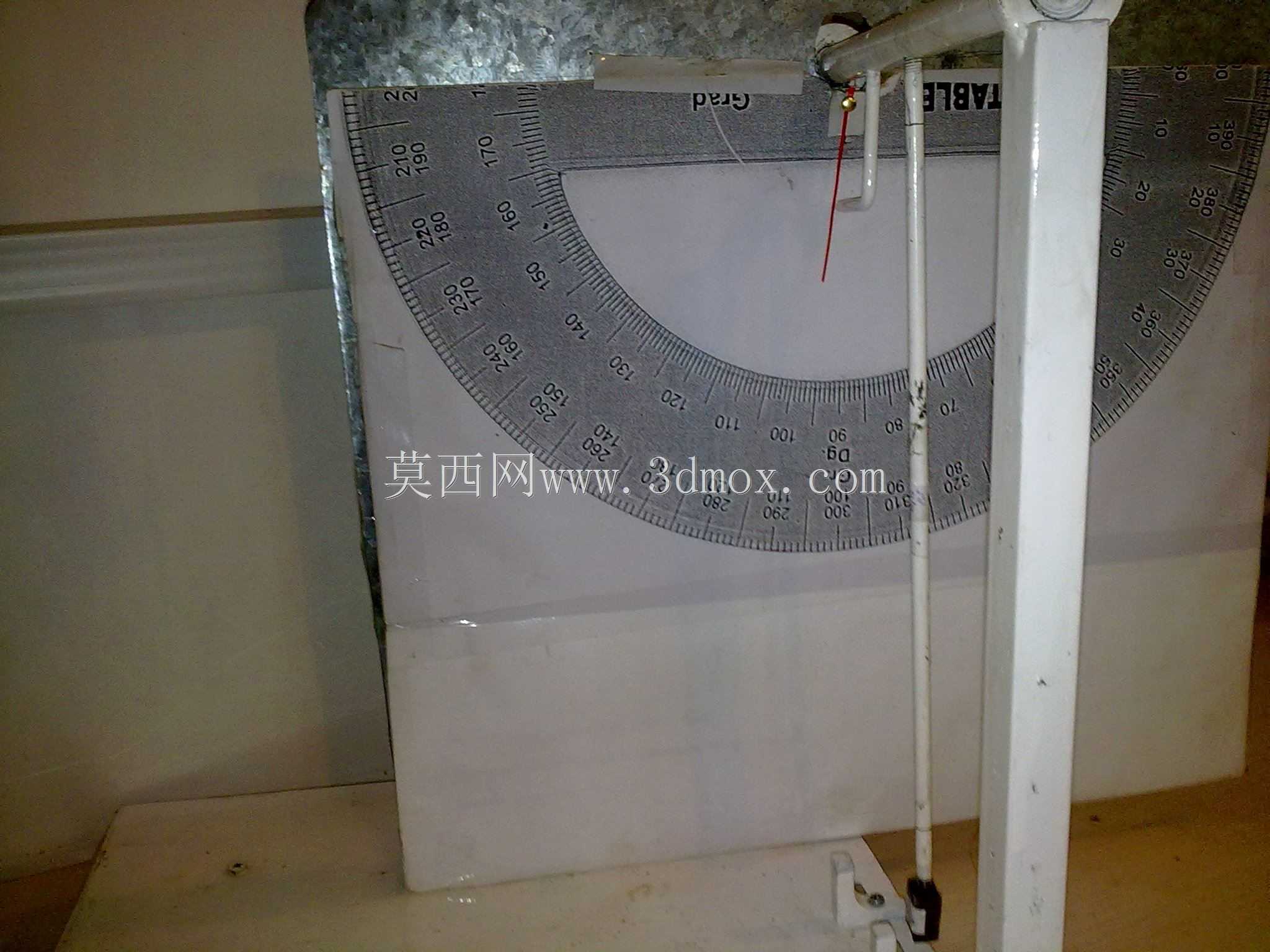

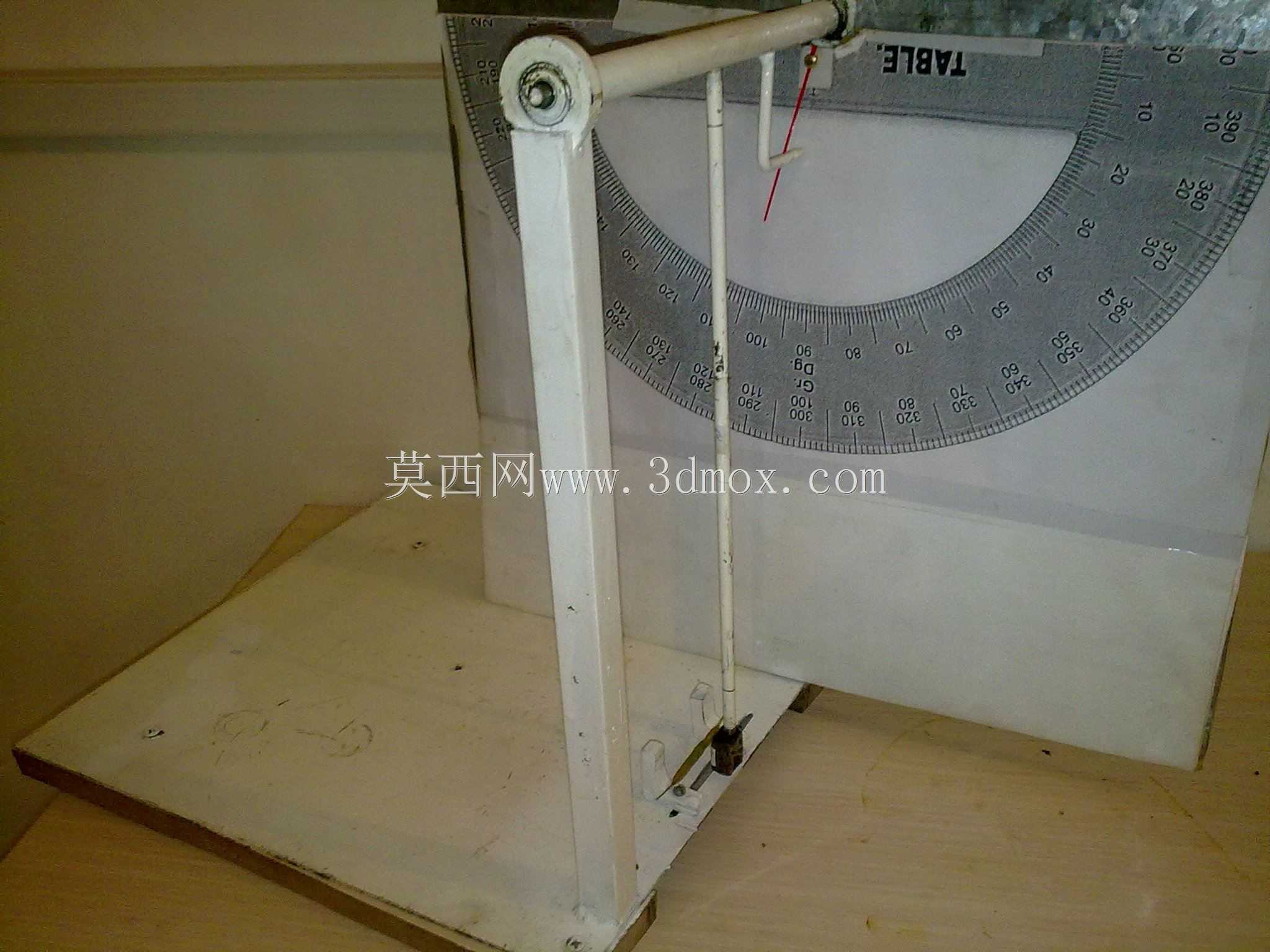

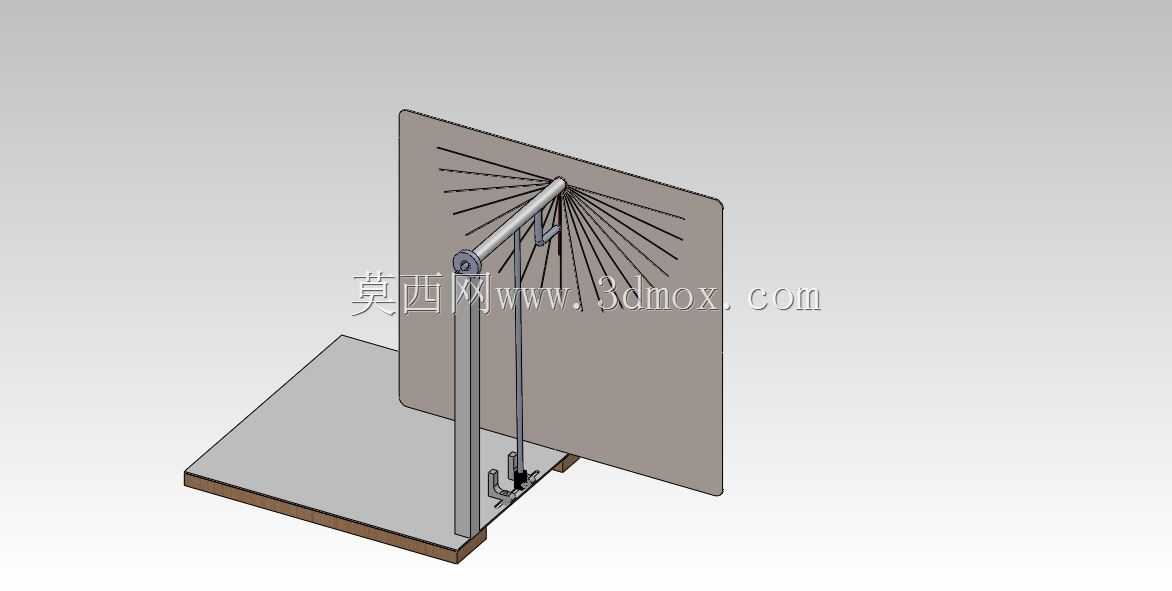

这套摆动实验装置的核心应用场景集中在中学物理力学教学、基础运动学验证实验场景，也可作为小型摆动机构原理验证的实物参照，帮助学习者直观理解单摆运动周期、摆角与能量转换的对应关系，避免纯公式推导的抽象感。装置主体采用立式摆杆结构，核心支撑为垂直布置的刚性摆杆，摆杆通过中部的铰接转轴实现定轴摆动，转轴位置做了低摩擦处理，尽可能减小转动阻尼对摆动周期的干扰，保证实验数据的参考价值。摆杆后方配套半圆式角度刻度盘，刻度盘以转轴为圆心做0-180度对称分度，刻度标识清晰，可直接读取摆杆摆动的瞬时摆角，无需额外搭配测量工具，适配课堂快速演示的使用需求。从设计思路来看，整套结构优先保证摆动路径的垂直度，刻度盘安装基准与摆杆转轴的同轴度做了专门校准，避免摆杆摆动过程中与刻度盘发生剐蹭，同时刻度盘的安装位置与摆杆摆动平面完全重合，消除视差带来的读数误差。摆杆采用轻质刚性管材制作，在保证结构直线度的前提下尽可能降低自身重量对摆动特性的影响，摆杆下端可根据实验需求搭配不同重量的配重块，调整单摆的整体质心位置，验证摆长、摆重与摆动周期的关联规律。安装边界方面，整套装置可直接固定在水平工作台面使用，底座支撑范围覆盖摆杆最大摆角的投影区域，避免大角度摆动时出现装置倾覆的问题，摆杆的有效摆动长度可根据实验需求做一定范围的调整，适配不同摆长的对照实验需求。铰接转轴位置预留了润滑维护空间，长期使用后可直接补充润滑脂维持低阻尼转动状态，刻度盘采用耐磨材质制作，表面刻度做了防刮处理，避免长期使用后刻度磨损影响读数精度。整套结构没有冗余的复杂构件，所有部件都围绕摆动实验的核心需求设计，拆装调整便捷，适合教学场景下频繁调整参数、重复演示的使用要求，摆杆的摆动轨迹经过限位设计，最大摆角控制在刻度盘量程范围内，防止摆幅过大超出刻度读取范围，也避免摆杆摆动到极限位置碰撞周边构件。
