3W-028i发动机配套点火块结构设计

这款点火块是专为3W-028i型发动机配套设计的核心点火执行部件，主要应用在小型航模动力、小型通用动力汽油机的点火系统中，承担着接收点火信号、升压输出高压电、驱动火花塞完成缸内点火的核心功能，是保障发动机正常启动、稳定运转的关键零部件。从实际使用场景来看，这类小型单缸汽油机常被用在大载重航模、小型植保无人机动力单元、便携发电机组、小型园林动力设备上，点火块的工作稳定性直接决定了发动机的怠速稳定性、高转速响应速度以及极端工况下的点火可靠性，一旦点火性能不足，很容易出现高速断火、启动困难、怠速熄火等问题，直接影响整套动力系统的正常工作。

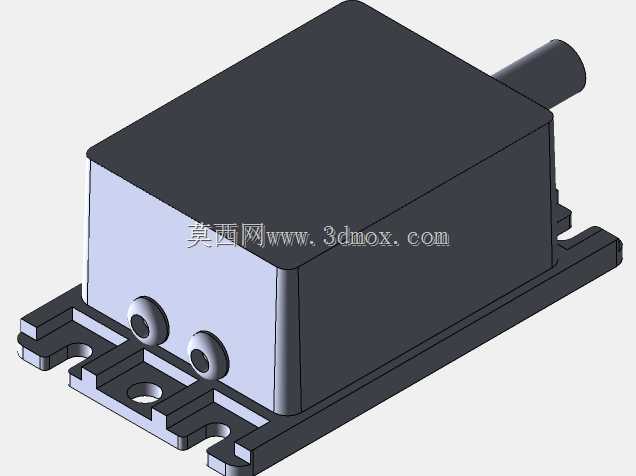

从结构设计思路来看，这款点火块采用了全封闭方盒式主体结构，主体外壳做了圆角过渡处理，既可以避免装配过程中锐边划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力，适配小型动力设备常面临的振动、轻微磕碰的使用环境。主体侧面伸出的高压输出接头，直接对接火花塞高压帽，布局上尽量缩短高压传输路径，减少高压电传输过程中的能量损耗，同时降低高压漏电的风险。主体正面设置的两个接线端口，分别对应信号输入与电源供给，端口做了内嵌式设计，避免接线后导线接头受外力拉扯出现松脱。

底部的安装底座采用了带安装孔的凸耳式结构，安装孔位做了沉台设计，装配时螺丝可以完全沉入沉台内，不会突出底座平面，保证安装后点火块与安装面完全贴合，减少振动带来的连接松动。底座与主体外壳采用一体化成型结构，省去了额外的连接紧固件，既提升了整体结构强度，也减少了装配工序。安装边界上，底座的两个安装耳对称分布在主体两侧，安装孔间距适配3W-028i发动机缸体上的预设安装位，不需要额外做安装支架改造，可以直接对位装配，主体的整体高度控制在合理范围内，安装后不会与发动机周边的散热片、油箱、化油器等部件产生干涉。

在功能特性设计上，全封闭的壳体可以有效阻挡发动机工作时溅出的燃油、润滑油以及户外使用时的雨水、灰尘进入内部电路，提升部件的环境适应能力。壳体选用的绝缘材质既可以满足高压部件的绝缘防护要求，也具备一定的耐高温性能，能够承受发动机缸头传递过来的持续高温，避免长时间高温工作下壳体出现变形、绝缘性能下降的问题。整体结构没有多余的外露部件，布线布局简洁，日常维护时不需要对点火块做额外的保养，只需要在定期检修时检查接线是否松动、高压接头是否牢固即可，适配小型动力设备轻量化、低维护的使用需求。建模过程中对安装孔位、接口位置、主体外形的尺寸公差做了严格控制，保证加工后的成品可以直接与对应型号发动机完成适配，不需要二次修配。
