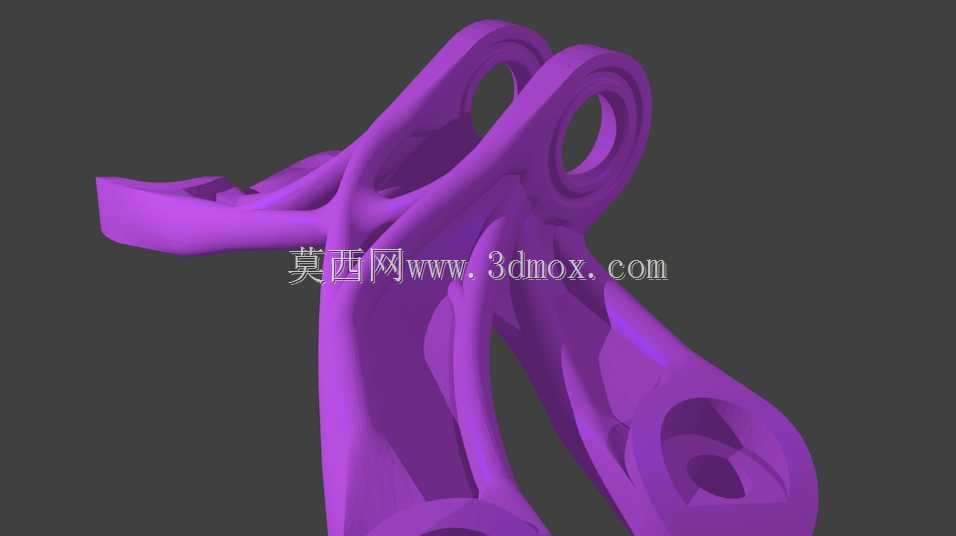

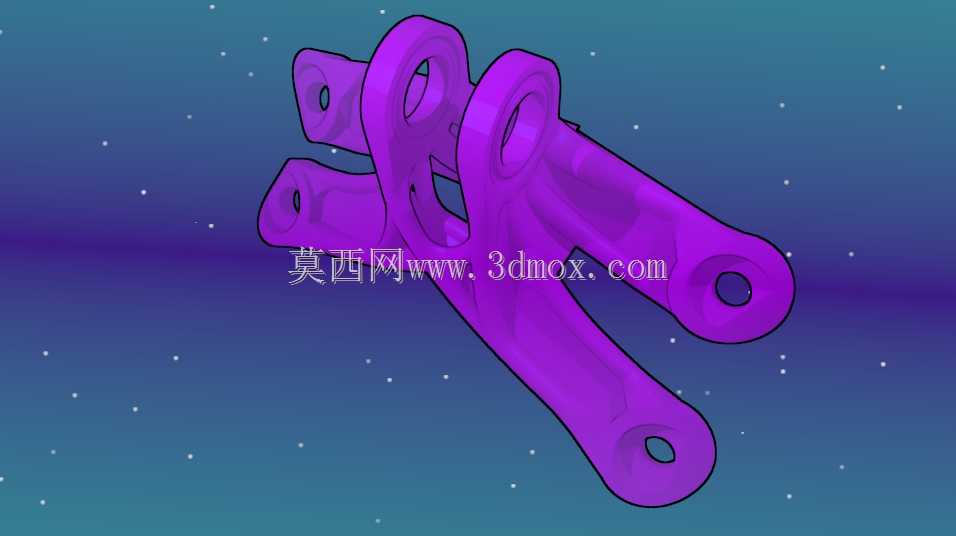

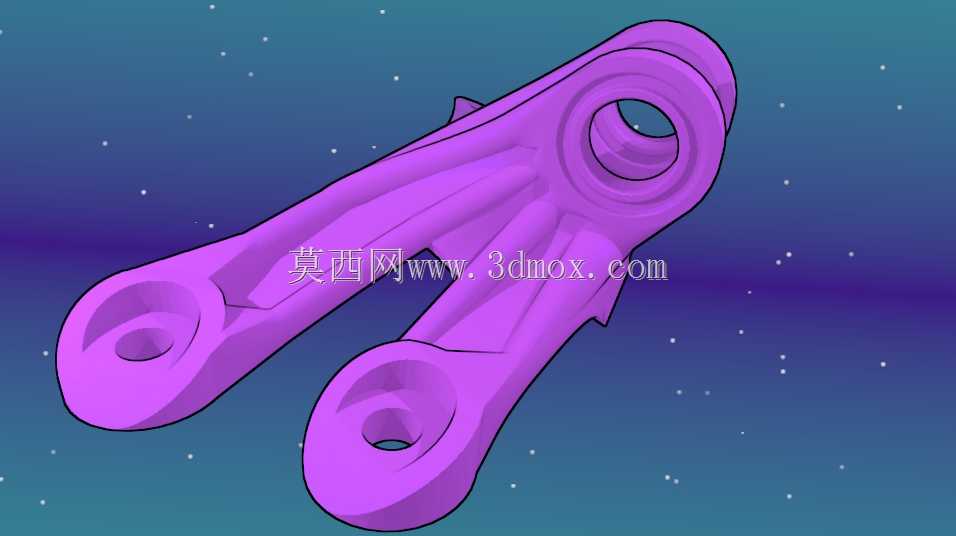

通用电气用紫色异形连接结构件

该结构件属于通用电气设备配套的连接支撑类部件，整体采用多臂式异形布局，三个带孔安装支臂沿主体呈非对称分布，每个支臂末端的通孔均做了同轴度公差预留，可适配不同规格的销轴或螺栓紧固需求，安装时无需额外加工转接座，直接通过紧固件即可完成与相邻部件的刚性连接。从实际应用场景来看，这类部件多用于电气设备内部的传动机构联动、模组支撑固定场景，可在设备运行过程中传递往复摆动力矩，同时承担部分结构支撑载荷，避免相邻传动部件在运行过程中出现径向窜动。设计阶段优先考虑了载荷分布合理性，主体与支臂的过渡位置均做了大圆角过渡处理，有效降低应力集中系数，在承受交变载荷时可减少疲劳断裂风险，支臂的长度比例经过反复校核，既保证了安装时的操作空间，也控制了整体重量，不会给配套的动力部件带来额外负载。安装边界方面，三个支臂的孔位中心距经过精准匹配，可直接适配现有通用电气设备的对应安装位，无需对原有设备结构做改动，支臂的厚度方向预留了足够的耐磨余量，长期运行磨损后也不会快速出现配合间隙超差的问题。外形上采用流畅的曲面过渡，没有尖锐棱角，既方便生产加工时的脱模或切削走刀，也能避免安装维护过程中划伤操作人员。这类连接结构件的核心作用是在多部件联动场景下实现动力的稳定传递与位置固定，相比标准直杆类连接件，异形布局的设计可以在有限的设备内部空间里完成多方向的连接需求，减少额外转接零件的使用，简化整体装配流程，同时曲面化的外形设计也能在一定程度上优化设备内部的气流走向，避免局部积尘影响电气元件的散热效率。在结构强度校核阶段，针对每个支臂的受力方向做了针对性的壁厚优化，受力较大的主支臂壁厚比辅助支臂厚15%左右，在保证整体强度满足额定载荷1.5倍安全系数的前提下，尽可能压缩了整体体积，适配紧凑化的设备内部安装空间。
