克拉克YM15低速翼型气动结构三维数模

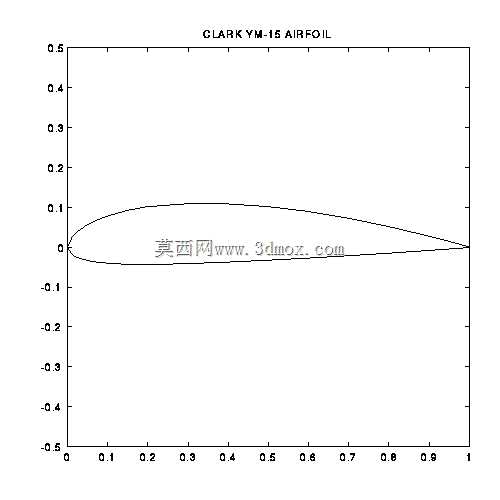

这款翼型结构的三维数模，还原了克拉克YM15低速翼型的完整气动轮廓，在轻型固定翼无人机、低速通用航空飞行器、小型航模以及低速风洞试验件的设计环节中，是核心的基础结构参考。从实际工程应用场景来看，这类低速翼型常被用在飞行速度低于0.6马赫的低空飞行器上，兼顾低速飞行时的升力系数与失速特性，相比高速翼型，它在低速迎角下的气流附着能力更强，能在较短的起降滑跑距离下提供足够升力，适配小型通航飞机、农用作业无人机、航空测绘无人机的机翼设计需求。在建模思路上，整个翼型的轮廓严格遵循标准翼型坐标点拟合生成，从翼型前缘的钝头圆弧过渡，到中后段的上翼面弯度变化，再到后缘的收尖处理，都完全匹配气动计算的坐标要求，没有随意修改曲面曲率，保证导入流体仿真软件后，计算得到的升阻比、压力分布系数和实际风洞测试数据偏差在工程允许范围内。从安装边界来看，翼型弦长方向的坐标归一化处理为0到1的区间，设计人员可以根据实际机翼的展长、弦长尺寸需求直接等比例缩放，不需要重新调整曲面连续性，翼型的最大厚度位置在弦长30%左右的区域，这个位置刚好是机翼内部布置翼肋、燃油管路、操纵拉线的核心空间，足够的厚度能保证结构件安装时不会破坏翼面的气动外形，同时上翼面的最大弯度位置控制在弦长40%区域，能在低速大迎角状态下延缓气流分离，降低失速风险。实际选型过程中，这类翼型不需要复杂的增升装置就能满足低速起降的升力要求，能简化机翼的结构设计，减少活动操纵面的零件数量，降低整机的结构重量，对于小型飞行器的设计迭代来说，能大幅缩短前期气动外形的验证周期，设计人员可以直接在这个翼型数模的基础上，添加机翼的扭转角、上反角参数，快速生成完整的机翼三维结构，再配合结构强度校核完成翼梁、翼肋的布置，不需要从零开始拟合翼型坐标点，避免手动描点带来的曲面误差，影响后续气动仿真和结构加工的精度。
