仿生拓扑优化GE航空支架结构设计

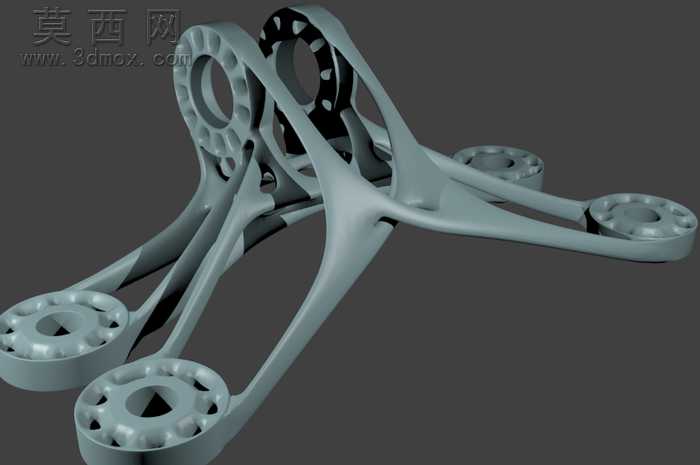

本作品为面向航空应用场景的GE支架三维设计，整体采用液态金属成型适配的拓扑优化仿生结构，建模阶段依托三维参数化设计工具完成整体骨架搭建，首先根据支架的实际安装点位、载荷传递路径确定六个连接端的基准位置，明确各安装孔的同轴度、端面平面度等装配公差要求，再以材料利用率最大化、应力分布均匀化为核心目标开展拓扑迭代计算，剔除所有非承载区域的冗余材料，最终形成类似生物骨骼的有机承力构型。模型渲染阶段采用哑光金属材质，精准还原液态金属成型构件的细腻表面质感，通过三点布光方案突出结构的曲面过渡与镂空肌理，清晰展现各承力筋条的走向与连接关系：主承力筋沿载荷传递路径连续顺滑延伸，无尖锐转角避免应力集中，各连接端的安装孔位周边设计了渐变加厚的环形承力结构，孔周均匀分布的齿状定位结构可提升装配时的连接可靠性，相邻连接端之间通过多道渐变厚度的辅助筋条形成三角稳定结构，在大幅降低整体重量的同时保证各方向的结构刚度与抗疲劳性能。设计过程中充分考虑液态金属成型的工艺特性，所有结构转角均采用大圆角过渡，避免成型过程中出现应力开裂、充型不完全等工艺缺陷，镂空区域的尺寸经过反复校核，既保证减重效果，也满足液态金属充型时的流道要求，不会出现薄壁浇不足的问题。整体结构无多余装饰性设计，每一处曲面、每一道筋条都承担对应的载荷传递功能，真正实现了结构形式与承载功能的高度统一，相比传统铣削加工的等厚度支架，在相同承载能力下重量降低超过百分之四十，完美适配航空航天领域对构件轻量化、高可靠性的严苛要求，可直接用于液态金属3D打印成型的工艺验证与性能测试。
