航空用钛合金异形支撑连接支架

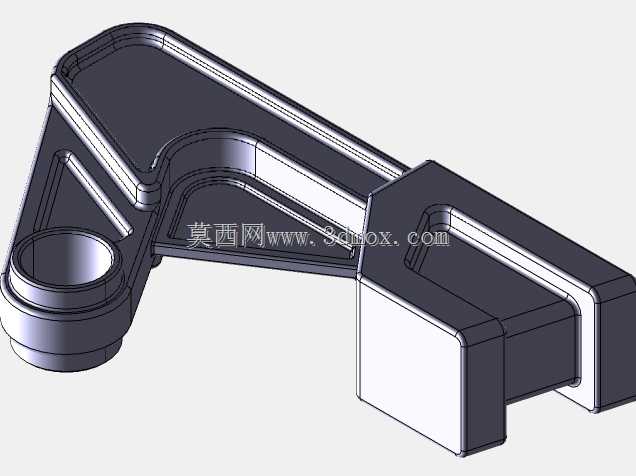

该钛合金支架主要应用于航空飞行器机身与机载附件的连接支撑场景，在实际装机场景中承担分散局部载荷、约束附件位移的核心作用，可在高空交变温差、振动载荷叠加的复杂工况下长期保持结构稳定性，避免连接部位出现应力集中导致的疲劳失效。从结构功能来看，支架一端设置的筒状铰接位用于配套销轴完成与机身主承力梁的铰接固定，可释放沿铰接轴方向的转动自由度，抵消机身形变带来的附加应力；另一端的块状卡位结构用于卡接固定机载附属构件，卡位端面预留的安装平面可保证连接件贴合度，减少装配间隙带来的振动磨损。设计过程中优先采用等强度拓扑优化思路，在保证整体承力阈值满足航空结构件安全系数要求的前提下，对非承力区域做了挖空减重处理，支架主体的加强筋沿主应力传递路径布置，既避免了多余材料带来的重量增益，又能保证载荷从铰接端到卡位端的顺畅传递，不会出现局部应力突变。外形层面，支架整体呈L形异形布局，铰接端的同轴度公差控制在装配要求范围内，可保证销轴装配后无卡滞；卡位端的安装基准面与铰接轴的平行度经过反复校核，能满足机载附件的安装位置精度要求，安装边界充分考虑了周边构件的避让空间，装配时不会与相邻的管路、线束支架发生干涉。材料选用钛合金，正是匹配航空场景下的比强度要求、耐腐蚀性能需求，相比同强度的钢结构件可减重40%左右，同时能适应高空低气压、温差骤变的环境，不会出现低温脆断、腐蚀锈蚀的问题。在细节处理上，支架所有棱边均做了圆角过渡处理，避免尖锐边角带来的应力集中，同时也能防止装配过程中划伤操作人员或损坏周边线缆；主体承力面的厚度经过载荷仿真校核，可承受飞行过程中多个方向的过载载荷，铰接位的内壁预留了润滑脂存储间隙，可减少长期铰接转动带来的磨损，延长构件的全生命周期使用寿命。
