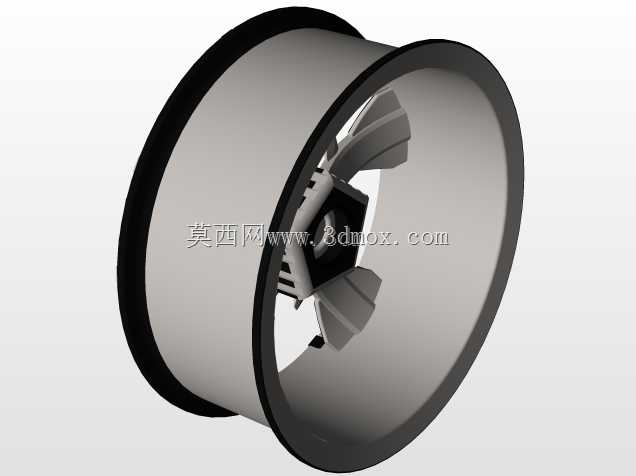

这款轮毂结构面向常规家用乘用车的行走系统设计,适配主流麦弗逊前悬与扭力梁后悬的安装接口,轮辐采用等强度变截面设计,在轮心安装位到轮辋连接段做了渐变厚度处理,既保证螺栓预紧力作用下的安装面平面度,也能在车辆过颠簸路面时分散轮辋传递的冲击载荷,避免应力集中导致的辐条开裂。轮辋部分采用深槽式结构,槽底深度匹配常规真空胎的拆装需求,胎圈座位置做了15度的锥面过渡,能保证轮胎充气后胎圈与轮辋紧密贴合,避免高速行驶时轮胎脱圈的风险,轮辋两侧的凸缘高度符合乘用车轮胎的装配标准,能在车辆侧倾时给胎侧提供足够的支撑,减少胎侧过度形变带来的磨损。设计过程中优先考虑了量产的冲压焊接工艺可行性,轮辐与轮辋的连接焊缝位置避开了应力集中区域,焊接坡口角度适配常规二氧化碳气体保护焊的作业要求,不需要额外定制特殊焊具就能完成批量生产。安装边界上,轮心的定位孔直径适配常规乘用车的轮毂轴承轴头尺寸,螺栓孔分布圆直径匹配主流五孔安装规格,螺栓孔的沉台深度做了严格控制,保证轮毂螺栓拧紧后端面能完全贴合沉台平面,不会出现螺栓虚接的问题。轮辋的偏距设置兼顾了轮距与转向拉杆的运动间隙,在车轮最大转角状态下,轮辐背面不会与制动卡钳、转向节发生运动干涉,同时轮辋内部预留了足够的通风间隙,能在车辆制动时引导气流穿过辐条间隙带走制动盘的热量,降低制动热衰减的概率。日常使用场景中,这类轮毂能覆盖城市铺装路面、轻度非铺装路面的行驶需求,轮辐的镂空结构在保证结构强度的同时降低了整体转动惯量,能减少起步时的动力损耗,也能提升制动时的响应速度。设计时还考虑了动平衡的配重需求,轮辋两侧边缘预留了平衡块的安装位置,不管是粘贴式还是卡扣式平衡块都能牢固固定,不会在高速旋转时出现配重脱落的问题。
- 上一篇:民用喷气式客机曲面外观结构设计方案
- 下一篇:米格21战斗机主题标识卡座摆件
- 全部评论(0)
- 模板大小 4.58 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 汽车
