涵道式轻型单人直升机结构设计

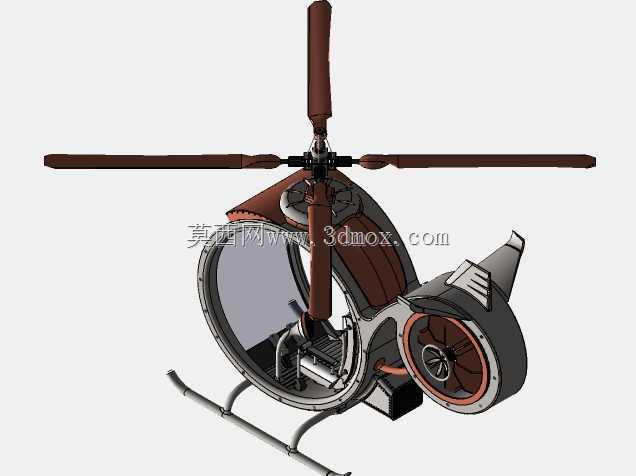

这款涵道尾桨布局的轻型单人直升机，核心面向低空短途通勤、航空科普教具、特种作业低空平台等场景设计，区别于常规尾桨外露的直升机构型，涵道式尾桨的设计首先解决了低空作业时尾桨剐蹭障碍物的风险，在林间巡检、近地作业、狭小场地起降的场景下，能大幅降低操作失误带来的结构损坏概率。从功能特性来看，整机采用单座开放式座舱布局，主旋翼为三叶片铰接式结构，桨叶翼型选取低速高升力翼型，适配低空低速飞行的升力需求，桨毂集成挥舞铰与摆振铰结构，可抵消前飞时的桨叶升力不对称问题，降低飞行过程中的机体振动水平。尾段的涵道尾桨将风扇结构完全包裹在尾梁末端的涵道壳体内，一方面涵道壁可以为尾桨提供额外的环量升力，提升尾桨的操纵效率，另一方面涵道结构可以对尾桨形成物理防护，避免地面人员误触、低空飞行时尾桨击打杂物引发故障。设计思路上优先控制整机结构重量，主承力框架采用航空铝合金管材拼接成型，非承力的座舱外壳、涵道壳体采用轻量化复合材料制作，在保证结构强度满足低空飞行载荷要求的前提下，尽可能降低整机空重，提升有效载荷能力。外形尺寸方面，主旋翼直径控制在6米级，尾梁末端到机头的整机长度约3.8米，涵道尾桨直径约0.8米，整机高度（含主旋翼桨毂）约2.2米，起降所需的平整场地直径仅需8米即可满足安全起降要求，安装边界上，动力单元布置在座舱后方的重心位置，通过传动轴分别连接主旋翼减速器与尾桨传动机构，燃油箱布置在座舱底部重心区域，避免燃油消耗过程中整机重心出现大幅偏移，滑橇式起落架采用弹性钢管结构，可吸收着陆时的冲击载荷，无需额外的减震机构即可适应硬土、草地、平整铺装路面等多种起降场地，起落架的横向跨度约1.6米，可保证地面滑跑及侧风着陆时的侧向稳定性。结构细节上，座舱操纵机构采用常规直升机的总距、周期变距杆与脚蹬布局，操纵连杆直接连接旋翼自动倾斜器与尾桨变距机构，减少传动环节的间隙，提升操纵响应精度，涵道尾桨的叶片采用可变距设计，通过脚蹬操纵即可调整尾桨推力大小，实现航向的精准控制。
