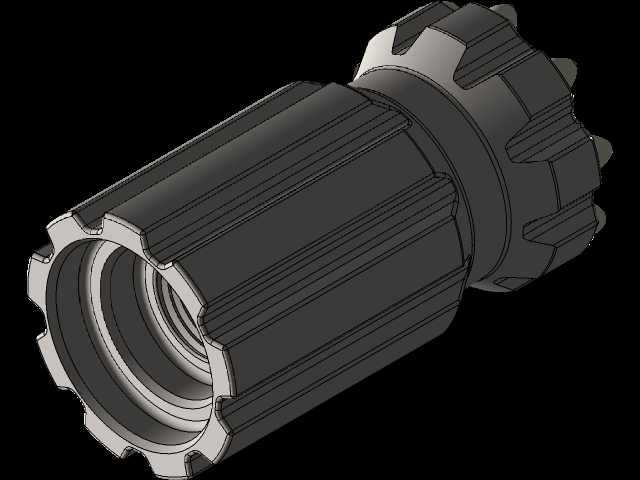

按钮式布里尔钻夹头连接结构

这类按钮式布里尔钻头结构，核心应用场景集中在便携钻孔设备、台式钻床的快换刀具装夹环节，区别于传统扳手锁紧的钻夹头，按钮式解锁结构能大幅缩短钻头更换的辅助工时，在批量钻孔加工、现场维修钻孔作业中，能有效减少操作人员的工具准备动作，无需额外携带夹头扳手即可完成刀具拆装。从功能特性来看，该结构依靠端部带齿形的锁紧套与内部夹爪的斜面配合实现钻头夹持，周向均匀分布的花键结构既承担了扭矩传递的作用，也为锁紧套的轴向滑动提供了导向，避免锁紧过程中出现偏载导致的夹爪不同心问题。设计过程中优先考虑了装夹的同轴度要求，内部阶梯孔的同轴度公差控制在0.02mm以内，保证装夹钻头后钻孔的径向跳动量满足精密钻孔的工艺要求，端部的按钮解锁结构采用内置弹簧复位设计，按下按钮时锁紧套轴向移动松开夹爪，松开按钮后弹簧推动锁紧套复位，自动锁紧插入的钻头柄部，整个解锁锁紧动作可单手完成。外形方面，主体采用圆柱型结构设计，最大外径适配常规钻床的输出轴安装尺寸，安装端的内孔与莫氏锥柄或者直柄输出轴配合，安装边界预留了足够的锁紧螺母避让空间，不会在安装时与设备主轴端面发生干涉。周向的防滑齿结构除了传递扭矩外，也能在手动微调锁紧力时提供足够的摩擦力，避免操作时打滑。夹爪部分采用三瓣均布结构，夹持范围覆盖常用的小直径钻头柄部尺寸，夹持时三个夹爪同步径向移动，保证钻头中心与夹头旋转中心重合，减少钻孔过程中的扩孔、偏孔问题。结构上的密封槽设计可在装配时加装密封圈，阻挡钻孔过程中产生的金属切屑、切削液进入夹头内部，避免夹爪滑动面被切屑卡滞，延长夹头的维护周期与使用寿命。在实际选型适配时，需要注意该结构的安装接口尺寸与设备主轴的匹配性，端部的齿形锁紧结构需与对应规格的按钮解锁机构配合，不能与普通扳手式钻夹头混装，否则会出现锁紧失效的问题。
