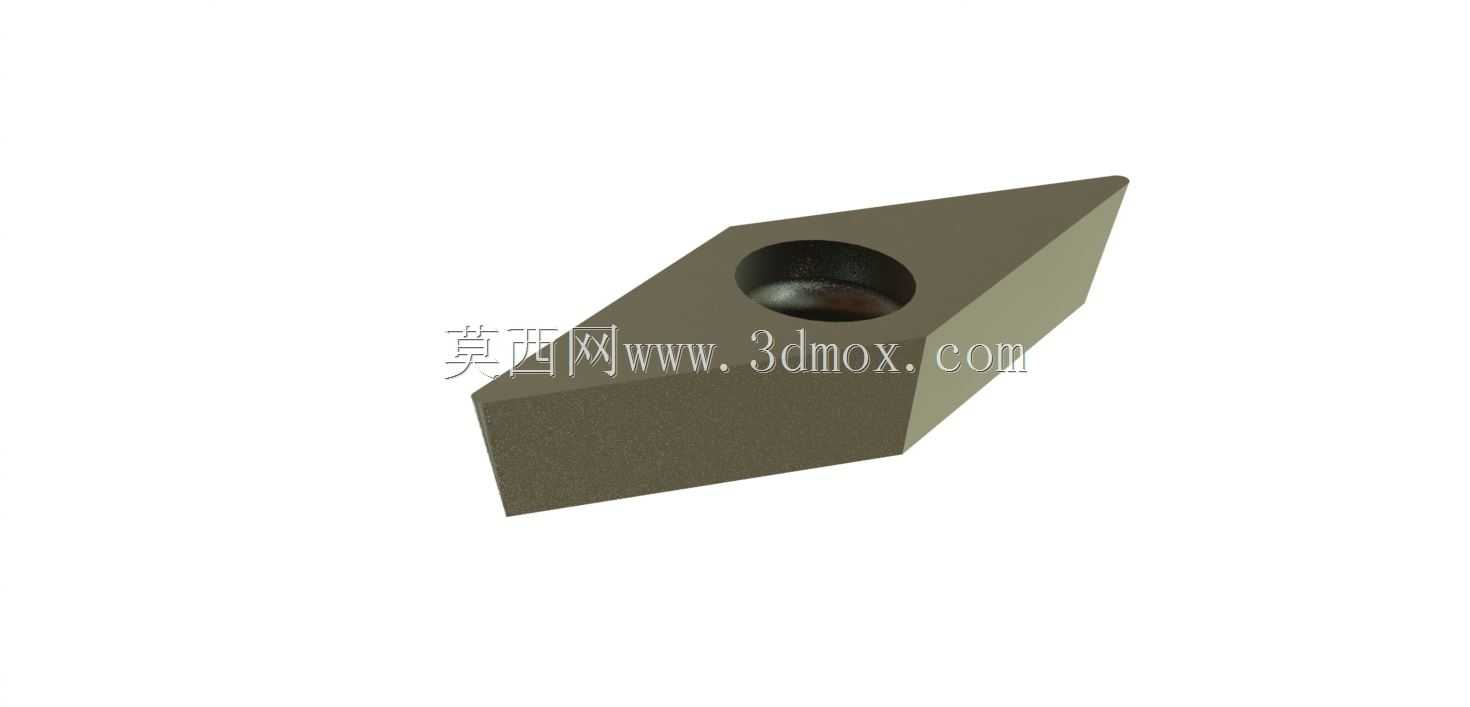

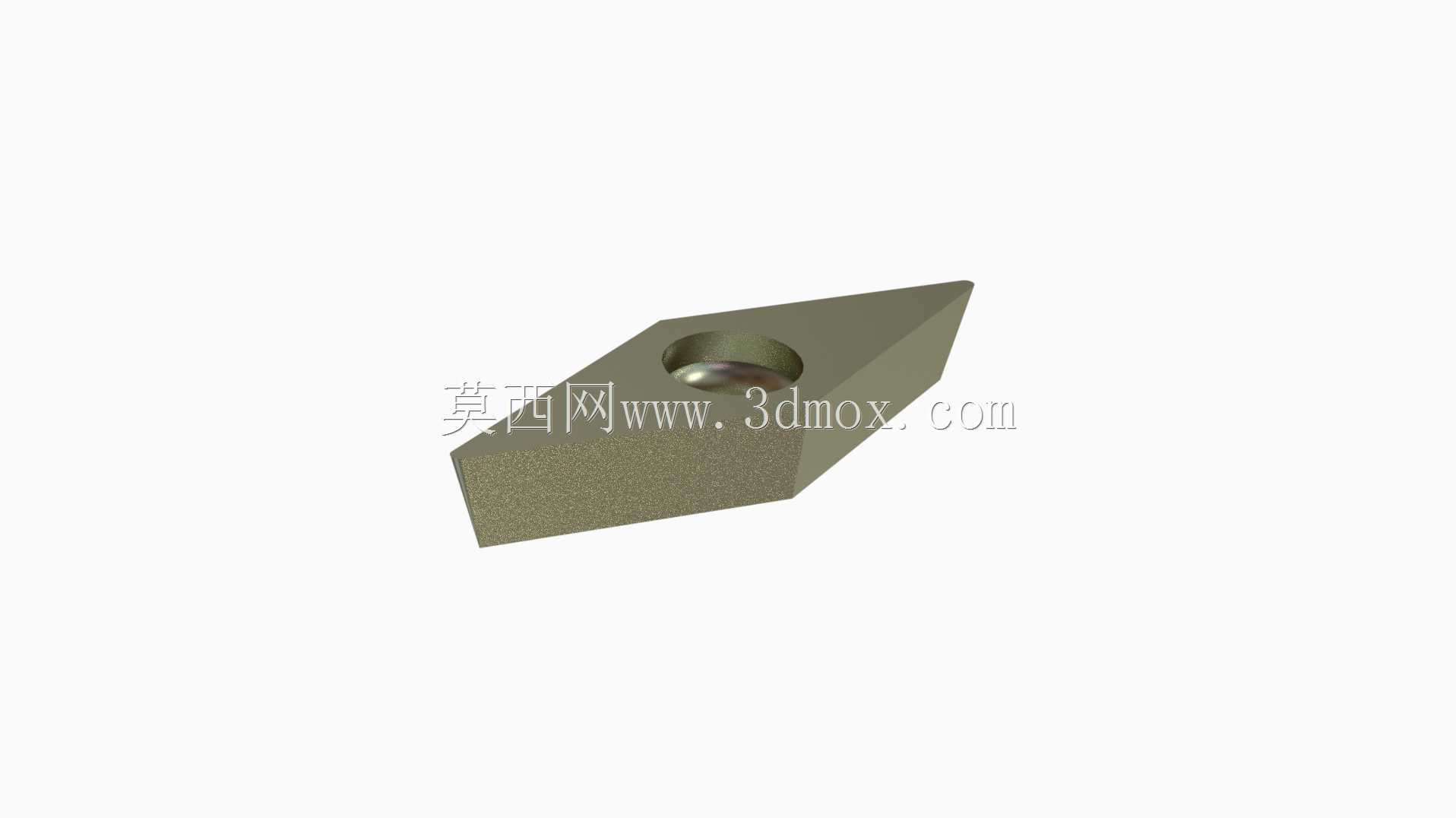

三菱VCMT160404菱形车削镶块设计

在普通卧式车床、数控斜轨车床的外圆、端面及锥面车削加工场景中，这类菱形车削镶块是直接参与金属切削的核心执行部件，主要承担钢件、铸铁及常见有色金属的半精与精加工工序，可适配常规外圆刀杆完成连续切削工况下的材料去除作业。从实际安装适配性来看，该镶块采用标准V型菱形结构，中心带有沉头安装孔，可通过标准刀杆压板实现快速压紧定位，安装时需保证镶块定位面与刀杆贴合无间隙，避免切削过程中出现振刀、崩刃问题。其菱形刀尖角度经过优化，既保证了刀尖部位的强度储备，又能在加工台阶、小角度锥面时避免刀具与工件已加工面发生干涉，适配的加工轮廓范围较广，可覆盖多数轴类、盘类零件的常规车削需求。设计这类镶块三维模型时，首先要还原切削刃口的实际几何角度，包括前角、后角以及刃口的倒棱参数，这些参数直接决定切削过程中的排屑流畅度与切削阻力大小，建模过程中不能仅做外形拉伸，需要准确还原刃口的微小倒角与安装孔的沉头深度，保证模型导入装配后与刀杆的配合面完全贴合，不会出现装配干涉。从尺寸边界来看，该镶块的内切圆直径、刀尖圆弧半径、整体厚度均遵循通用车削刀片的标准尺寸规范，可直接匹配对应型号的标准可转位刀杆，无需额外定制非标夹持部件。实际生产中，这类镶块属于可转位消耗件，当单一切削刃磨损后，只需松开压板将镶块转动一个角度，即可使用新的切削刃继续加工，无需重新对刀，能大幅缩短换刀辅助时间，提升批量加工的生产效率。建模过程中需要注意切削刃部位的微小细节还原，不能将刃口做成锋利直角，实际生产中刃口会有微米级的倒钝处理，虽然三维模型中不需要完全还原微米级细节，但要体现出刃口的工艺处理特征，避免模型与实际刀具的使用状态出现偏差。同时镶块的上下表面带有适配断屑的结构特征，建模时要还原这些曲面的曲率变化，保证后续做切削仿真时，能准确模拟切屑的卷曲与折断过程，为切削参数优化提供准确的模型基础。
