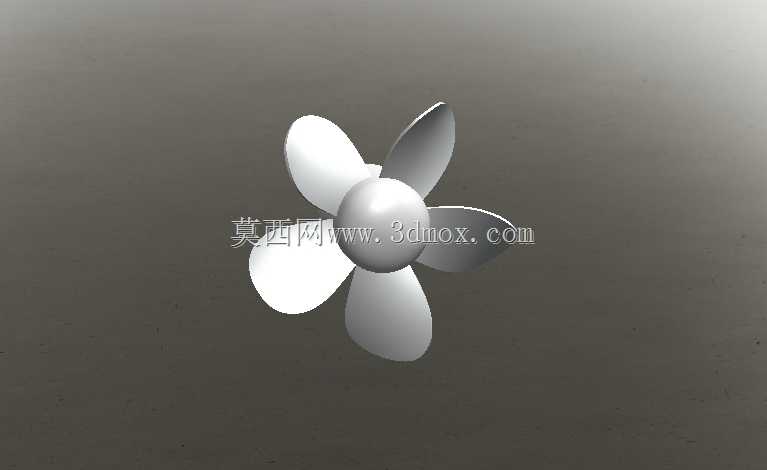

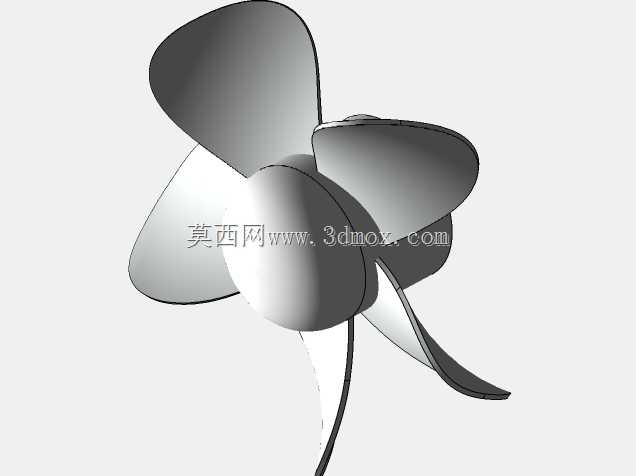

五叶曲面螺旋推进桨结构设计

这类五叶曲面螺旋桨，常应用在小型船舶舷外机、低噪水下推进装置、轴流循环泵的动力端，也可适配小型风力提水设备的风能捕获端，核心作用是通过旋转过程中叶片曲面与流体的相互作用，将轴系输入的旋转扭矩转化为流体的轴向推力，或是反过来捕获流体动能带动轴系输出动力。从结构设计逻辑来看，五叶布局相比常见的三叶、四叶结构，在同等直径下单叶载荷更低，运行时的流体脉动更小，能有效降低推进过程中的振动与噪声，适合对运行平稳性有要求的工况。叶片采用变螺距曲面构型，从叶根到叶稍的弦长、安装角呈渐变过渡，叶根位置厚度更大，用来承担旋转过程中产生的离心力与流体弯矩，避免长期运行出现叶根疲劳断裂，叶稍位置做了薄化修型，减少叶稍位置的流体涡流损失，提升整体推进效率。中心桨毂采用球面过渡构型，一方面降低桨毂位置的流体绕流阻力，另一方面预留了与传动轴配合的安装孔位，安装时需要匹配对应直径的传动轴，通过键槽传递扭矩，桨毂端面设置有定位止口，保证安装后桨叶的旋转同轴度，避免动平衡超标引发的轴系振动。设计过程中需要重点控制叶片的曲面精度，每个叶片的型线偏差需要控制在合理范围内，保证五个叶片的质量分布均匀，组装后无需额外做过多动平衡校正即可满足运行要求。安装边界上，这类螺旋桨的外径需要匹配安装位置的流道尺寸，与外围护罩或流道壁面保留足够的安全间隙，避免旋转过程中出现剐蹭，同时桨叶的入水或入流角度需要匹配设备的运行工况，保证流体能够平顺流过叶片曲面，避免出现气蚀或流道堵塞问题。在实际选型应用中，这类五叶螺旋桨更适合中低转速、大推力需求的工况，相比少叶结构，它在低速段的推力输出更线性，不会出现明显的推力脉动，能够提升配套设备的运行平顺性，在小型观光船、水下巡检机器人、水族循环大流量泵等场景下都有广泛适配。
