航模舵机配套多规格输出摇臂结构

这类摇臂是小型伺服执行机构的末端输出配套零件，主要适配9g级别微型舵机使用，常见于固定翼航模、小型四轴飞行器、桌面级机械臂、微型仿生机器人、小型自动化演示装置的动力传递环节，作用是把舵机输出轴的旋转扭矩转化为摆臂的往复摆动，带动连杆、舵面或者执行端完成指定角度的动作。设计这类零件的时候，首先要匹配舵机输出齿的规格，这类微型舵机普遍采用20T左右的花键输出轴，摇臂中心的安装孔必须和花键齿形完全契合，避免安装后出现旷量，导致动作精度下降甚至打齿损坏。

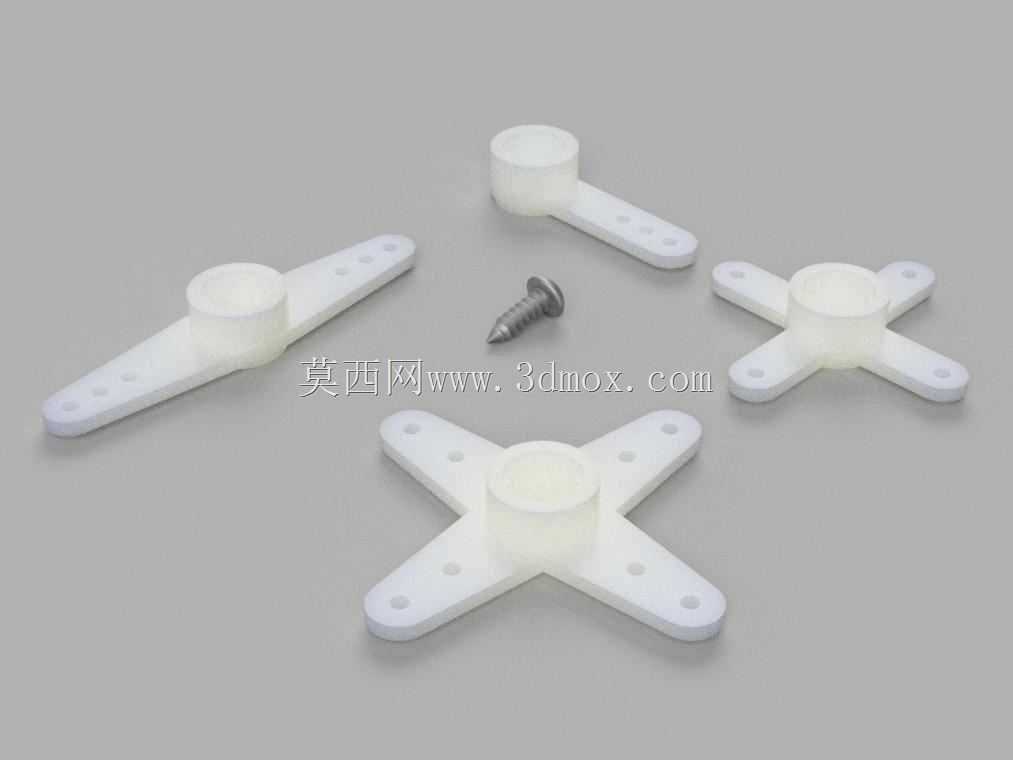

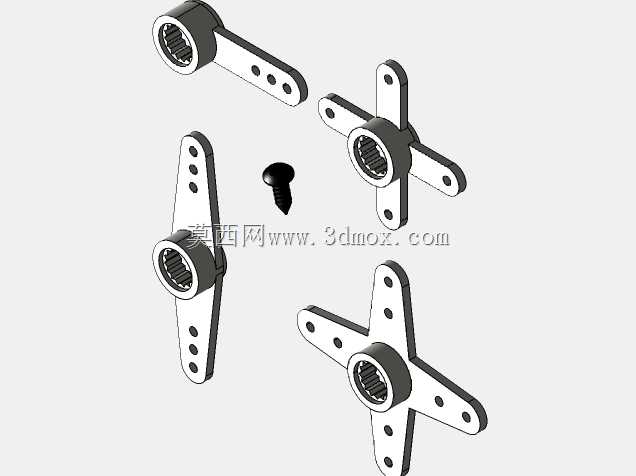

从结构上看，这次的摇臂做了单臂、双臂、十字四臂三种不同的构型，分别对应不同的安装场景：单臂摇臂适合单方向推拉的传动场景，比如固定翼航模的副翼、升降舵舵面驱动，只需要单侧连接拉杆即可完成动作；双臂摇臂适合对称推拉的结构，比如方向舵的双向驱动，两侧拉杆受力均匀，能减少舵机轴的侧向负载；十字四臂摇臂则多用于需要多方向同时输出动力的场景，比如小型四足机器人的关节联动，或者多连杆机构的动力分配，不用额外加装转接件就能同时连接四个方向的传动杆。

摇臂上的安装孔做了等间距排布，每个孔位到中心轴的距离对应不同的传动比，孔位离中心越远，相同舵机转角下输出端的线位移越大，输出力越小；孔位离中心越近，输出力越大，线位移越小，实际装配的时候可以根据需要的动作行程和推力大小选择对应的孔位安装拉杆。因为这类零件多用于轻量化的小型设备，整体采用硬质塑料材质，在保证足够结构强度的前提下尽可能降低自重，减少舵机的负载，提升动作响应速度。

尺寸设计上，因为没有公开的原厂尺寸参数，建模时完全按照实物测绘完成，中心花键孔的深度刚好和舵机输出轴的伸出长度匹配，安装后摇臂底面和舵机壳体上盖保留0.2mm左右的间隙，避免转动时出现摩擦卡顿；摇臂的厚度控制在2mm左右，既不会因为太薄导致受力时弯折变形，也不会因为过厚增加不必要的重量。每个臂上的安装孔直径统一适配常用的M1.2或者M1.5拉杆螺丝，孔位边缘做了轻微的倒角处理，安装拉杆球头的时候不会出现卡滞，保证传动顺畅。安装时只需要把中心花键孔对准舵机输出轴压入，再用配套的自攻螺丝从中心锁紧，就能把摇臂固定在舵机轴上，不会因为反复正反转出现松动移位。

实际使用中这类摇臂的受力方向主要是沿臂长方向的推拉载荷，所以建模时在臂的根部做了轻微的加厚过渡，避免反复摆动时根部出现应力断裂；臂的边缘做了圆角处理，没有尖锐的棱角，装配和调试的时候不会划伤线材或者操作人员的手。三种不同构型的摇臂可以覆盖绝大多数微型舵机的使用场景，不用单独开模制作不同的转接件，能大幅缩短小型原型装置的搭建周期，调试时更换不同构型的摇臂就能快速适配不同的传动需求。
