西林德罗伸缩式线性驱动部件结构设计

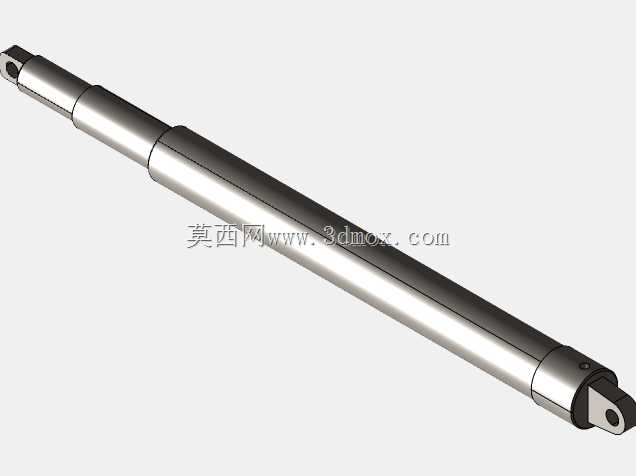

这类伸缩式线性杆件常被集成在各类需要直线往复动作的设备中，小到民用开窗器、医疗护理床的姿态调节，大到工业生产线的工位顶升、专用车辆的舱门启闭，都能见到同结构原理部件的身影，核心作用是将动力输出转化为可控的直线位移，替代传统的连杆或凸轮传动，在安装空间受限的场景下优势尤为明显。从结构设计逻辑来看，该部件采用多级同轴嵌套的缸体布局，完全收回时整体长度较短，可适配狭小的安装腔室，伸出后能达到预设的行程长度，兼顾了收纳尺寸与工作行程的矛盾需求。杆身两端预留的铰接孔是安装定位的核心边界，设计时需要严格匹配配套设备的铰接点间距，孔位的同轴度公差直接影响部件动作时的顺畅度，若公差超差，动作过程中会出现卡滞、偏磨问题，大幅缩短部件的使用寿命。杆体外径沿轴向呈阶梯式变化，不同直径段的配合精度经过针对性设计，伸缩配合段采用小间隙配合，既保证伸缩动作无明显旷量，又能避免配合过紧导致的摩擦阻力过大，非配合段则适当放大尺寸公差，降低加工难度与生产成本。部件表面做了均匀的防锈处理，可适应常规室内工况的使用需求，若用于户外或高湿腐蚀场景，还需要在现有基础上增加密封结构与表面镀层厚度。在实际选型应用时，需要先核算负载的实际推力需求，匹配对应级别的杆体强度，避免过载导致杆体弯曲变形；同时要确认安装位置的摆动角度，预留足够的活动空间，防止部件伸缩过程中与周边结构发生干涉。建模过程中对各级杆的同轴度、配合间隙做了1:1还原，每一级阶梯的过渡圆角、端部铰接孔的倒角都按照实际加工工艺要求绘制，可直接用于装配干涉校验、运动仿真模拟，也能作为同类线性驱动部件设计的参考基准，帮助结构工程师快速完成方案迭代，减少重复建模的工作量。
