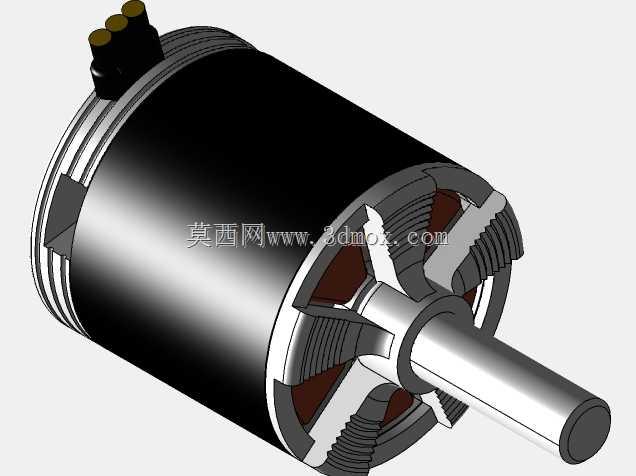

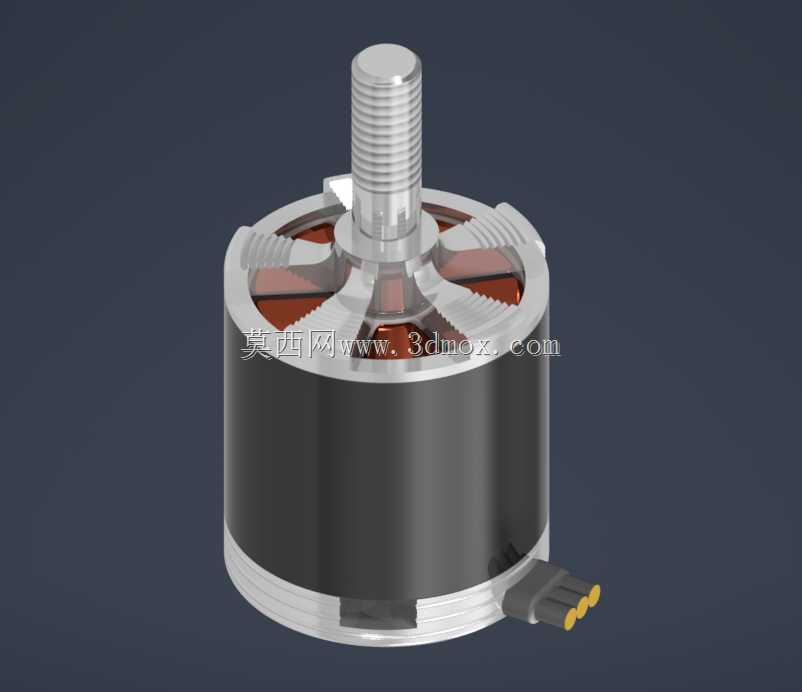

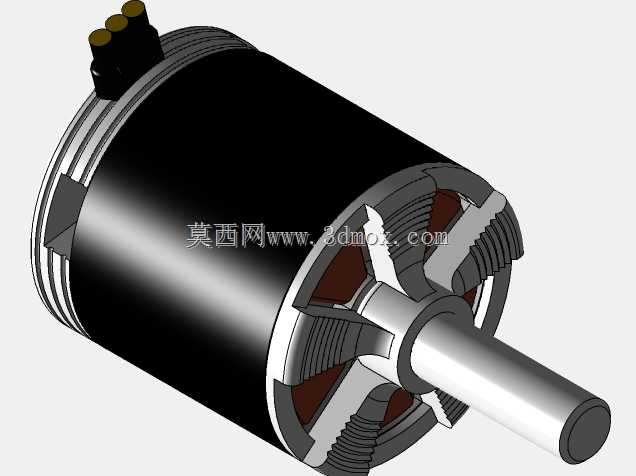

航模用径向2218B外转子无刷电机结构

这款径向结构的外转子无刷动力部件，主要适配小型固定翼航模、FPV穿越类飞行器的动力输出场景，在航模动力选型中属于兼顾轻量化与输出扭矩的常用规格。从结构设计来看，采用外转子布局能让转动惯量更适配螺旋桨的负载特性，输出轴直接与螺旋桨连接省去额外传动结构，降低动力传输过程的损耗。定子部分采用多槽矽钢片叠压结构，绕组排布适配径向磁路设计，能在高转速工况下保持稳定的电磁转换效率，转子外壳集成磁钢固定位，外壳同时承担散热与磁钢防护的作用，尾部引出的三相接线端做了绝缘包覆处理，避免装机过程中出现线芯磨损短路的问题。设计过程中优先考虑了航模装机的安装边界，定子基座预留了标准的十字安装孔位，可直接适配多数轻型航模的电机安装座，输出轴的轴径与伸出长度匹配常用的航模螺旋桨夹规格，不需要额外做轴件改装就能完成装配。外形上整体做了圆柱化收边处理，外壳表面做了阳极氧化质感的防护层，既降低飞行过程中的风阻，也能在轻微磕碰时保护内部磁钢与绕组结构。实际使用中，这类电机的扭矩输出特性适配小尺寸低速螺旋桨，能在起飞阶段提供足够的拉力，巡航工况下的电流负载控制在合理区间，避免电池过快损耗。结构建模时还原了内部定子冲片、绕组排布、磁钢贴合位置以及轴承装配位的细节，能直观看到转子与定子之间的气隙控制范围，对于做航模动力匹配、电机结构逆向学习的从业者来说，可直接参考其安装位尺寸、部件配合公差来做适配性设计，也能通过拆解式的结构呈现，理解外转子无刷电机的磁路布局逻辑，在做同规格电机改型、定制化动力方案设计时，可直接参照其安装边界调整绕组参数、磁钢规格，匹配不同起飞重量的航模动力需求。建模时也还原了出线端的走线槽结构，能看到三相线从定子基座引出的位置做了防拉扯的限位设计，避免飞行过程中震动导致接线端松脱，轴承位的配合公差按照航模常用的微型深沟球轴承规格设计，保证高转速下的转动同轴度，降低运转过程中的震动噪音。
